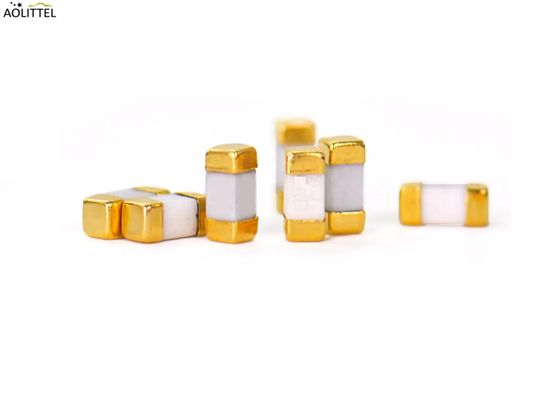

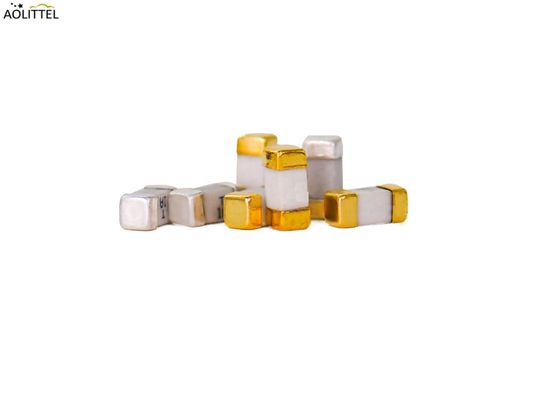

0452.500MRL 나노 6.1x2.5x2.5mm 세라믹 튜브 시체 시간 지연 표면 장착 피우스 STE0500 500mA 125VAC 125VDC
크기
단위:mm
사양
|
모델 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
명목 냉각 저항력 (오름) |
용해 통합 (A2.S) |
에이전시 승인 | |
| UL | CUL | ||||||
| STE0250 | 250mA | 125VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● | ● |
| STE0300 | 300mA | 0.620 | 0.162 | ● | ● | ||
| STE0315 | 315mA | 0.550 | 0.189 | ● | ● | ||
| STE0375 | 375mA | 0.470 | 0.200 | ● | ● | ||
| STE0400 | 400mA | 0.380 | 0.238 | ● | ● | ||
| STE0500 | 500mA | 0.320 | 0.275 | ● | ● | ||
| STE0600 | 600mA | 0.285 | 0.470 | ● | ● | ||
| STE0630 | 630mA | 0.256 | 0.566 | ● | ● | ||
| STE0700 | 700mA | 0.208 | 0.805 | ● | ● | ||
| STE0750 | 750mA | 0.175 | 1.240 | ● | ● | ||
| STE0800 | 800mA | 0.155 | 1.880 | ● | ● | ||
| STE1100 | 1A | 0.148 | 3.500 | ● | ● | ||
| STE1125 | 1.25A | 0.102 | 4.760 | ● | ● | ||
| STE1150 | 1.5A | 0.085 | 6.305 | ● | ● | ||
| STE1200 | 2A | 0.044 | 8.950 | ● | ● | ||
| STE1250 | 2.5A | 0.043 | 16.025 | ● | ● | ||
| STE1300 | 3A | 0.033 | 21.560 | ● | ● | ||
| STE1315 | 3.15A | 0.029 | 22.750 | ● | ● | ||
| STE1350 | 3.5A | 0.027 | 27.050 | ● | ● | ||
| STE1400 | 4A | 0.025 | 31.808 | ● | ● | ||
| STE1500 | 5A | 0.019 | 40.250 | ● | ● | ||
| STE1600 | 6A | 0.018 | 67.245 | ● | ● | ||
| STE1630 | 6.3A | 0.017 | 73.550 | ● | ● | ||
| STE1700 | 7A | 0.016 | 76.280 | ● | ● | ||
| STE1800 | 8A | 0.015 | 80.750 | ● | ● | ||
| STE2100 | 10A | 0.014 | 110.380 | ● | ● | ||
| STE2120 | 12A | 0.013 | 158.080 | ● | ● | ||
| STE2150 | 15A | 0.012 | 160.680 | ● | ● | ||
특징
시간차 / 느린 파동
낮은 온도 소화
작은 크기
넓은 전류 범위 250mA-15A
넓은 작동 온도 범위
RoHS 불만
알로겐 없는
(주) (주) 다운로드________
적용
노트북 PC
통신 시스템
LCD/PDP TV
무선 베이스 스테이션
LCD 모니터
백화품
게임기
사무실 자동화 장비
전원 공급
시리즈에 대한 전기적 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 120초 |
| 1000% * | 10ms 분 |
설명
| 표면 화석 퓨즈 | ||||
| - 아니 | 크기 | 쏘아 | 전압 | 시어스 |
| 1 | 0603 | F | 32V | 06.000 |
| 2 | 0603 | T | 32V | 06.100 |
| 3 | 1206 | F | 32V | 12.000 |
| 4 | 1206 | T | 32V | 12.100 |
| 5 | 6125 | T | 250V | SET |
| 6 | 6125 | F | 250V | SEF |
| 7 | 2410 | F | 125V | SFE |
| 8 | 2410 | T | 125V | STE |
| 9 | 1808 | F | 300V | SSF |
| 10 | 1808 | T | 300V | SST |
| 11 | 1032 | T | 125V | R1032 |
| 12 | 1032 | F | 125V | R1032 |
패키지

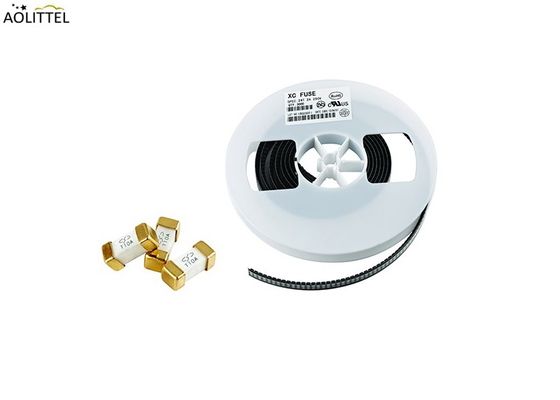

1,000 pcs 7 인치 직경 릴, 12mm 폭 테이프, EIA 표준 481
신뢰성 검사
|
아니죠 |
항목 |
내용 |
기준 표준 |
| 1 |
제품 표시 |
브랜드, 암페어 등급 | AOLITEL 표기 표준 |
| 2 |
작동 온도 |
-55°C ~ 125°C | IEC60068-2-1/2 |
| 3 |
용접 가능성 |
T=240°C±5°C, t=3sec±0.5sec, 커버리지≥95% | MIL-STD-202, 방법 208 |
| 4 |
용접 열에 저항력 |
260°C에서 10초 | MIL-STD-202, 방법 210, 시험 조건 B |
| 5 |
단열 저항 (열린 후) |
10최소 1000 오름 | MIL-STD-202, 방법 302, 시험 조건 A |
| 6 |
열 충격 |
5회, -65°C / +125°C, 각 극한에서 15분 | MIL-STD-202, 방법 107, 시험 조건 B |
| 7 |
기계 충격 |
100G 즈의 정점 6 밀리 초, 3주기 | MIL-STD-202, 방법 213, 시험 I |
| 8 |
진동 |
00.03 앰플리튜드, 10-55 Hz 1분 2시간 XYZ=6시간 | MIL-STD-202, 방법 201 |
| 9 |
수분 저항성 |
10 회로 | MIL-STD-202, 방법 106 |
| 10 |
소금 스프레이 |
5% 소금 용액, 48시간 | MIL-STD-202, 방법 101, 시험 조건 B |
