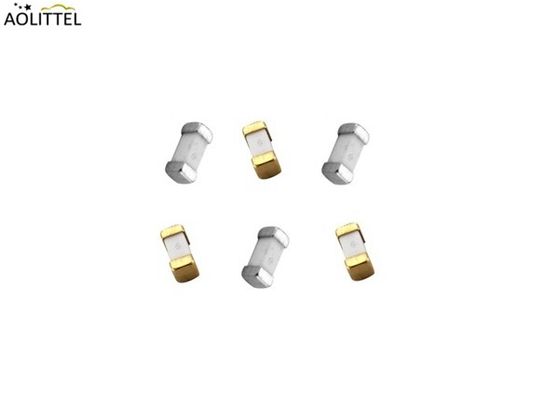

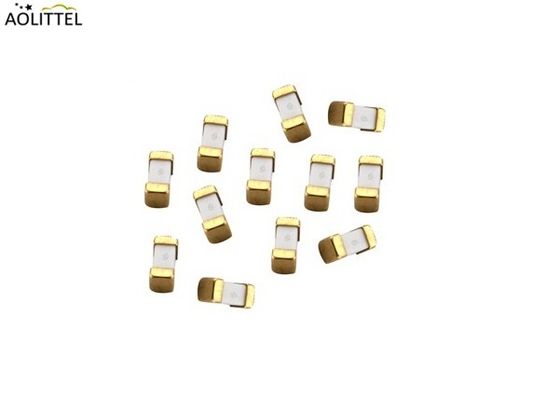

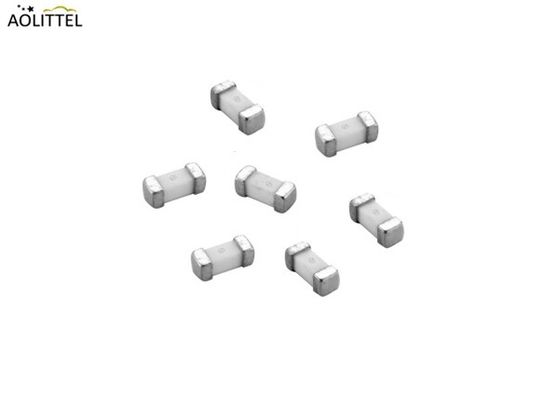

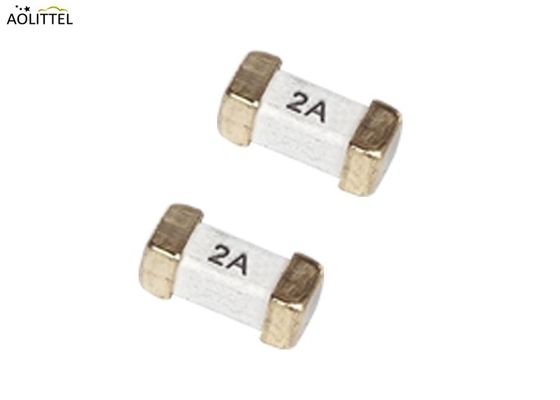

본스 싱글 퓨즈 SF-2410FP100W-2 크로스 UL 248-14 정밀 철 코어 표면 장착 퓨즈 SEF 1.0A 빠른 작용 2410
적용
LCD / LED TV
백화품
PC 서버
LCD 모니터
DC/DC 변환기
DC/AC 인버터
노트북 / 울트라북
통신 시스템
충전기
(주) (주)
다운로드________
특징
오버 커런트 보호용 단발 퓨즈
6125 (EIA 2410) 발자국
빠른 작동 정확성
UL 248-14 목록
RoHS 준수 * 하로겐 무료
와이어 코어 SMD 설계
자동 조립용 표면 장착 포장재
차원
부분 번호
|
카탈로그 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
명목 냉각 저항력 (오름) |
난2녹기 통합 (A)2.S) |
에이전시 승인 | |
| UL | CUL | ||||||
| SEF0200 | 200mA | 250VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.960 | 0.148 | ● | ● |
| SEF0250 | 250mA | 0.860 | 0.145 | ● | ● | ||
| SEF0300 | 300mA | 0.620 | 0.162 | ● | ● | ||
| SEF0315 | 315mA | 0.550 | 0.189 | ● | ● | ||
| SEF0375 | 375mA | 0.470 | 0.200 | ● | ● | ||
| SEF0400 | 400mA | 0.380 | 0.238 | ● | ● | ||
| SEF0500 | 500mA | 0.320 | 0.275 | ● | ● | ||
| SEF0600 | 600mA | 0.285 | 0.470 | ● | ● | ||
| SEF0630 | 630mA | 0.256 | 0.566 | ● | ● | ||
| SEF0700 | 700mA | 0.208 | 0.805 | ● | ● | ||
| SEF0750 | 750mA | 0.175 | 1.240 | ● | ● | ||
| SEF0800 | 800mA | 0.155 | 1.880 | ● | ● | ||
| SEF1100 | 1A | 0.148 | 3.500 | ● | ● | ||
| SEF1125 | 1.25A | 0.102 | 4.760 | ● | ● | ||
| SEF1150 | 1.5A | 0.085 | 6.305 | ● | ● | ||
| SEF1200 | 2A | 0.044 | 8.950 | ● | ● | ||
| SEF1250 | 2.5A | 0.043 | 16.025 | ● | ● | ||
| SEF1300 | 3A | 0.033 | 21.560 | ● | ● | ||
| SEF1315 | 3.15A | 0.029 | 22.750 | ● | ● | ||
| SEF1350 | 3.5A | 0.027 | 27.050 | ● | ● | ||
| SEF1400 | 4A | 0.025 | 31.808 | ● | ● | ||
| 1500 SEF | 5A | 0.019 | 40.250 | ● | ● | ||
| SEF1600 | 6A | 0.018 | 67.245 | ● | ● | ||
| SEF1630 | 6.3A | 0.017 | 73.550 | ● | ● | ||
| SEF1700 | 7A | 0.015 | 76.280 | ● | ● | ||
환경 특성
| 작동 온도 | -55 °C ~ +125 °C |
| 보관 조건 온도 | +5 °C ~ +35 °C |
| 습도 | 40%에서 75% |
| 유효기간 | 제조일로부터 2년 |
| 수분 민감도 수준 | 1 |
| ESD 분류 (HBM) | 6급 |
타임스 퍼포먼스
|
암페어 등급의 %(중) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 120초 |
| 1000% * | 10ms 분 |
평균 시간 전류 곡선
신뢰성 검사
| - 아니 | 테스트 | 요구 사항 | 시험 상태 | 테스트 참조 |
| 1 | 리플로우와 굽기 |
DCR 변동 ≤ 20% (≤ 1A의 경우 ≤ 10%) 기계적 손상은 없습니다. |
245 °C에서 3번 재공류 후 2mm 곡선 |
STP 참조 문서 |
| 2 | 용접 가능성 | 최소 90%의 커버리지 | 245 °C에서 5초 동안 한 번 담아 | MIL-STD-202 방법 208 |
| 3 | 용접 열 저항력 |
DCR 변동 ≤ 20% (≤ 1A의 경우 ≤ 10%) 새로운 용매 커버 ≤ 75% |
260 °C에서 10초 동안 한 번 담아 | MIL-STD-202 방법 210 |
| 4 | 수분 저항성 | DCR 변화 ≤ ±15 % 과도한 부식 없음 | 10 회로 | MIL-STD-202 방법 106 |
| 5 | 소금 스프레이 | DCR 변화 ≤ ± 10% 과도한 부식 |
48시간 노출, 5% 소금 용액 | MIL-STD-202 방법 101 |
| 6 | 기계적인 진동 | DCR 변화 ≤ ± 10% 기계적 손상은 없습니다. |
00.4인치 D.A. 또는 30G 사이 5~3000 Hz |
MIL-STD-202 방법 204 |
| 7 | 기계 충격 | DCR 변화 ≤ ± 10% 기계적 손상은 없습니다. |
1500 G, 0.5 ms, 반 시너지 충격 | MIL-STD-202 방법 213 |
| 8 | 열 충격 | DCR 변화 ≤ ± 10% 기계적 손상은 없습니다. |
-65 °C~+125 °C 사이클 100회 | MIL-STD-202 방법 107 |
| 9 | 생활 | 시험 중에 전기 ¥ 열리지 않습니다. 전압 하락 변동은 적어야 합니다. 초기 값의 ± 20% 이상 |
80%, 등급 전류 (< 1A 퓨즈의 경우 75%) 주변 온도에서 2000시간 동안 +25 °C |
STP 참조 문서 |
* RoHS 지침 2002/95/EC (2003년 1월 27일) 및 RoHS 개정 2011/65/EU 2011년 6월 8일
** 보른스는 제품이 (a) 브롬 (Br) 함량이 900ppm 이하인 경우
(b) 염소 (Cl) 함량은 900ppm 이하이며 (c) 브롬 (Br) 및 염소 (Cl) 총 함량은 1500ppm 이하입니다.
사양은 통지 없이 변경될 수 있습니다.
이 데이터 셰이트의 장치 특성 및 매개 변수는 다른 응용 프로그램에서 다를 수 있으며 시간이 지남에 따라 실제 장치 성능이 달라질 수 있습니다.사용자들은 자신의 특정 응용 프로그램에서 실제 장치 성능을 확인해야합니다..
현재 등급 열 절감 곡선
용매 재공류 권고
| 리플로우 상태 | Pb-Free 집합 | |
| 평균 램프업 속도 (Ts ((max) ~ Tp) | 최대 5°C/초 | |
| 전열 | 온도 미니 (Ts(min)) | 150°C |
| 최대 온도 (Ts ((max)) | 200°C | |
| 시간 (분 ~ 최대) (s) | 60~120초 | |
| 재흐름 | 온도 (T)L) | 220°C |
| 최대 시간 (t)L) | 60초 | |
| 최고 온도 ((Tp) | 최대 260°C | |
| 램프 다운 비율 | 최대 5°C/초 | |
| 최고 온도까지 25°C의 시간 (Tp) | 최대 8분 | |
물결 용접용 권장 온도 프로파일
파동 용접은 2410 사이즈 모델에 적합합니다.
포장
1,000 pcs 7 인치 직경 릴, 12mm 넓은 테이프, EIA 표준 481
