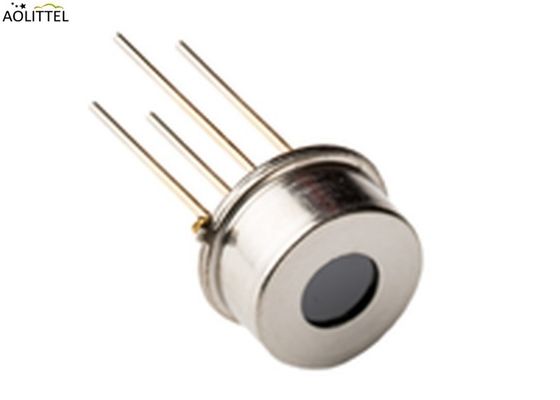

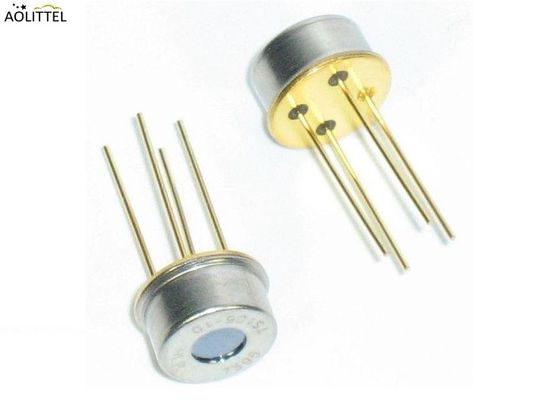

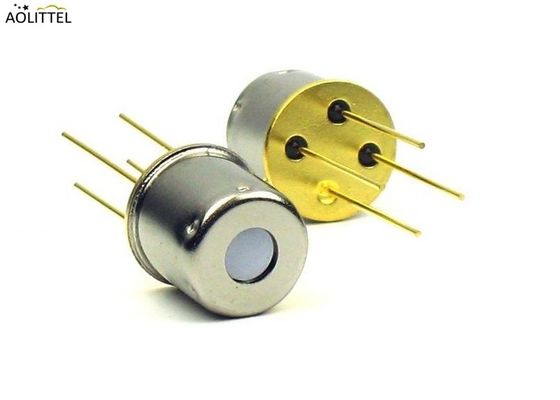

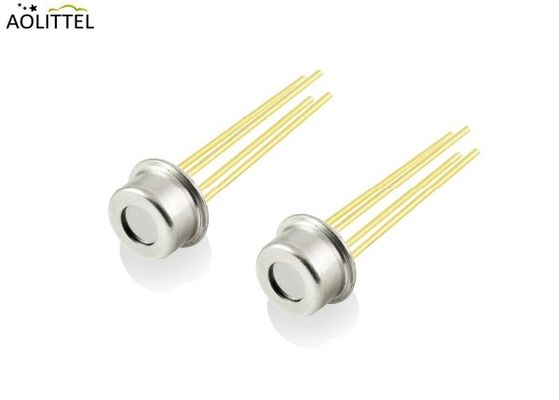

TO-46 패키지 IR 적외선 온도 센서 100K 3950 ISB-TS45H 비접촉 온도 측정
공연
| ISB-TS45H | |||||
| 매개 변수 | 미네 | 타이프. | 맥스 | 단위 | 조건 |
| 칩 크기 | 1.1×11 | mm2 | |||
| 민감한 부위 | 0.35×035 | mm2 | |||
| 탐지 각도 | 90 | ° | |||
| 온도 저항성 | 80 | 98 | 115 | KΩ | 온도=25°C |
| 소음 전압 | 38 | nV/Hz1/2 | 온도=25°C | ||
| 신개발 계획 | 0.23 | nW/Hz1/2 | 블랙보디=500K,1Hz@25°C | ||
| 전압 반응 | 20.11 | Vmm2/w | 블랙보디=500K,1Hz@25°C | ||
| 책임감 | 134 | 164 | 194 | V/w | 블랙보디=500K,1Hz@25°C |
| 저항의 온도 계수 | 0.06 | %/°C | 온도=25°C ∼75°C | ||
| 시간 상수 | ≤ 13 | ms | |||
| 특정 탐지성 | 1.51 E08 | cmHz1/2/w | 블랙보디=500K,1Hz@25°C | ||
| NTC 저항 | 100±3% | KΩ | 25°C | ||
| NTC β | 3950±1% | K | 25/50°C | ||
(주) (주)
다운로드________
차원
단위:mm
환경 요구 사항
작동 온도:-30°C+85°C
보관 온도:-30°C+100°C
시험 조건: 25°C 주변 온도, 측정 대상 온도 및 반응기의 전형적인 출력 전압 대응 관계.
* 참고: 이 매개 변수는 TO46 패키지와 LWP5.0 필터 조건에서 테스트됩니다.
| 온도 | V가 꺼져 | 온도 | V가 꺼져 | 온도 | V가 꺼져 | 온도 | V가 꺼져 | 온도 | V가 꺼져 |
| (°C) | (mv) | (°C) | (mv) | (°C) | (mv) | (°C) | (mv) | (°C) | (mv) |
| - 20 | - 3번046 | 10 | - 1개196 | 40 | 1.334 | 70 | 4.477 | 100 | 8.508 |
| -19 | - 2번983 | 11 | - 1개131 | 41 | 1.426 | 71 | 4.606 | 101 | 8.667 |
| -18세 | - 2번929 | 12 | - 1개051 | 42 | 1.526 | 72 | 4.73 | 102 | 8.839 |
| -17번 | - 2번879 | 13 | -0.973 | 43 | 1.624 | 73 | 4.845 | 103 | 9.001 |
| -16 | - 2번829 | 14 | -0.888 | 44 | 1.725 | 74 | 4.962 | 104 | 9.172 |
| -15 | - 2번777 | 15 | -0.806 | 45 | 1.81 | 75 | 5.081 | 105 | 9.335 |
| -14 | - 2번724 | 16 | -0.723 | 46 | 1.892 | 76 | 5.205 | 106 | 9.499 |
| -13 | - 2번673 | 17 | -0.646 | 47 | 1.995 | 77 | 5.321 | 107 | 9.664 |
| -12 | - 2번619 | 18 | -0.572 | 48 | 2.094 | 78 | 5.455 | 108 | 9.83 |
| -11 | - 2번569 | 19 | -0.494 | 49 | 2.199 | 79 | 5.587 | 109 | 9.991 |
| -10 | - 2번514 | 20 | -0.417 | 50 | 2.306 | 80 | 5.724 | 110 | 10.15 |
| -9 | - 2번461 | 21 | -0.33 | 51 | 2.42 | 81 | 5.848 | 111 | 10.32 |
| -8 | - 2번399 | 22 | -0.248 | 52 | 2.53 | 82 | 5.981 | 112 | 10.48 |
| -7 | - 2번338 | 23 | -0.164 | 53 | 2.635 | 83 | 6.116 | 113 | 10.64 |
| -6 | - 2번275 | 24 | -0.083 | 54 | 2.753 | 84 | 6.251 | 114 | 10.81 |
| -5 | - 2번214 | 25 | 0 | 55 | 2.865 | 85 | 6.376 | 115 | 10.98 |
| -4 | - 2번144 | 26 | 0.086 | 56 | 2.969 | 86 | 6.514 | 116 | 11.15 |
| -3 | - 2번084 | 27 | 0.174 | 57 | 3.08 | 87 | 6.641 | 117 | 11.33 |
| -2 | - 2번022 | 28 | 0.258 | 58 | 3.185 | 88 | 6.767 | 118 | 11.5 |
| -1 | - 1개964 | 29 | 0.346 | 59 | 3.299 | 89 | 6.907 | 119 | 11.66 |
| 0 | - 1개899 | 30 | 0.446 | 60 | 3.401 | 90 | 7.043 | 120 | 11.84 |
| 1 | - 1개829 | 31 | 0.544 | 61 | 3.508 | 91 | 7.19 | ||
| 2 | - 1개754 | 32 | 0.623 | 62 | 3.608 | 92 | 7.33 | ||
| 3 | - 1개689 | 33 | 0.709 | 63 | 3.715 | 93 | 7.468 | ||
| 4 | - 1개629 | 34 | 0.798 | 64 | 3.808 | 94 | 7.604 | ||
| 5 | - 1개155 | 35 | 0.892 | 65 | 3.91 | 95 | 7.751 | ||
| 6 | - 1개479 | 36 | 0.974 | 66 | 4.019 | 96 | 7.9 | ||
| 7 | - 1개416 | 37 | 1.062 | 67 | 4.123 | 97 | 8.051 | ||
| 8 | - 1개349 | 38 | 1.149 | 68 | 4.239 | 98 | 8.191 | ||
| 9 | - 1개275 | 39 | 1.246 | 69 | 4.354 | 99 | 8.344 |
스펙트럼 곡선
전송 속도 % 파장 (nm)
적용
기후 조절
의료: 귀 온도 측정기, 앞머리 온도 측정기
접촉 없는 온도 측정
산업용 연속 온도 조절기,산업용 피로미터
설명
아올리텔의 온도 센서 온도 센서는 특정 거리의 외부 물체의 적외선 에너지를 감지하여 온도를 측정 할 수 있습니다.생산된 적외선 에너지는.
열전지 감지 요소는 에너지를 흡수하고 출력 신호를 생성하는 실리콘 칩에 작은 열쌍으로 구성됩니다.
이 장점은 더 나은 성능과 신뢰성, 그리고 디자인에 움직임을 통합 할 때 사용 편리성과 전반적인 단순성입니다.IR 온도선 또한 주변 온도 판독을 고려 할 수 있습니다, 따라서 더 높은 정확성과 온도 조절을 제공합니다.
온도선들은 주로 많은 응용분야에서 접촉 없는 온도 측정에 사용된다. 그 기능은 물체에서 방출되는 열방사선을 전압 출력으로 전송하는 것이다.이 제품은 적외선 필터로 구성됩니다., 온도 조절기 및 다른 구성 요소, TO-46 금속 캡슐화 된 후, 높은 신뢰성과 높은 민감성.
특징
열전지 IR 센서
접촉 없는 온도 측정용
단일 요소
높은 신호
정확한 참조 센서
TO-46 패키지
높은 감수성
NTC 온도 정전 보상
빠른 반응 시간
5μm 장선 평면 필터
주의 사항
1설계 제한
센서는 실내용으로 설계되었습니다.
야외에서 사용 할 때 적절한 추가 광적 필터와 습도 방지 구조를 사용하십시오.
작동 장애 또는 오작동으로 인한 2차 고장을 방지하기 위해, 고장 안전 기능이 미리 추가 될 수 있습니다.
2사용 제한
센서 고장, 작동 장애 또는 다른 장애를 방지하기 위해 이 센서를 비슷한 조건에서 사용하지 마십시오.
A. 주변 온도 가 심각 하게 변화 한다.
B. 강한 진동 또는 진동.
C. 장벽 물질 (글라스, 안개 등) 이 있는 곳을 통과할 때 적외선 광선은 검출 영역을 통과할 수 없습니다.
D. 액체, 부식성 가스 및 바닷물.
E. 고 습도 환경에서 지속적으로 사용.
F. 정적 전기장 또는 강한 전자기 방사선.
G. 부식성 가스나 바다풍
H. 광학 창을 오염시킬 수 있는 더럽고 먼지 환경.
3용접 제한
A. 용접철로 용접. 용접 온도는 10초 동안 260°C입니다. 센서 핀을 오랫동안 과열하지 마십시오.
B. 모든 흐름은 용접 후 씻어내고 붓으로 씻어야 합니다. 초음파 청소기 사용은 성능 문제 를 일으킬 수 있습니다.
4제품 사용 제한
적용 법이나 규정에 따라 사용 및 판매.
센서의 잘못된 사용으로 인한 잘못된 취급 또는 저장은 제조업체의 책임이 아닙니다.
