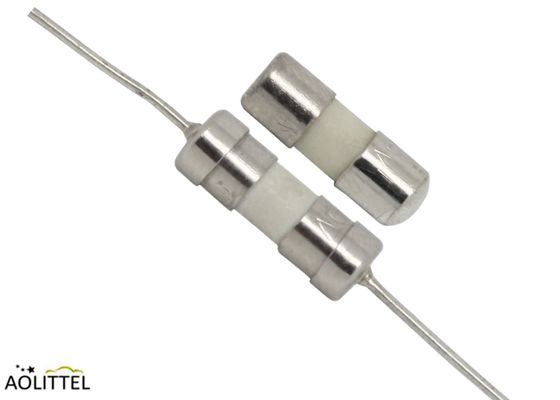

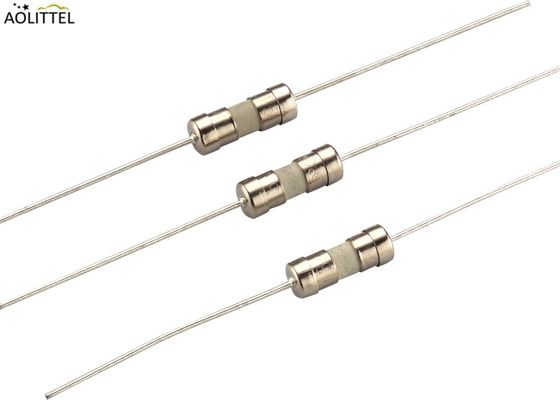

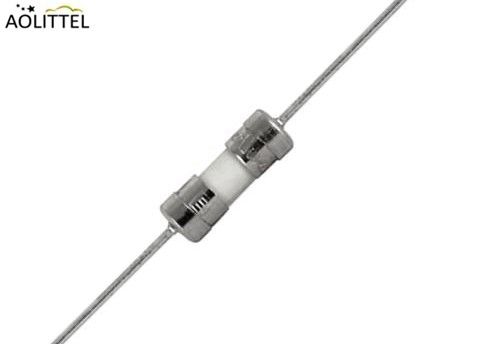

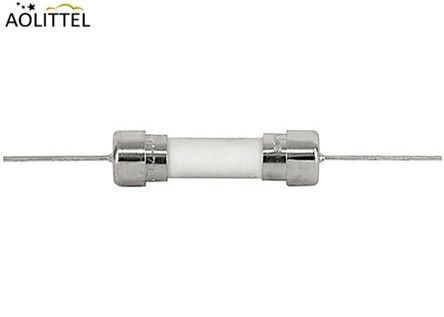

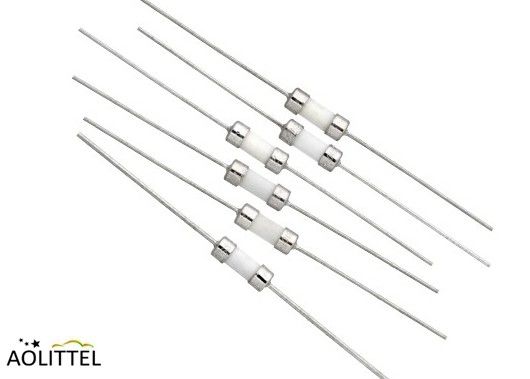

셔터 SPT 동등 PCB 또는 THT 장착 3.6x10mm 느린 부공 카트리지 세라믹 튜브 퓨즈 125V 100mA-12A
신청서
1차 회로 보호:
a. 전원 공급 장치
LED 및 일반 조명
c. 소비자 전자제품
데스크톱, 노트북 및 노트북
e.시험 장비
(주) (주)
다운로드________
제품 설명
I 시간 지연 (슬로우 블로크)
II IEC60127-3 기준으로 설계
III 니켈화 된 청동 단일 끝 뚜?? 구조
IV 3.6 mm x 10 mm의 컴팩트 디자인으로 보드 공간을 덜 사용
V 알로겐, 납 없는, RoHS 준수
| 작은 세라믹 튜브 퓨즈 가족 멤버 | ||||
| - 아니 | 크기 | 쏘아 | 전압 | 시리즈 |
| 1 | 3.6x10mm | 느린 불꽃 | 125V/250V | PTU |
| 2 | 3.6x10mm | 빠른 파격 | 125V/250V | PTU |
| 3 | 4x11mm | 느린 불꽃 | 125V/250V | HTP |
| 4 | 4x11mm | 빠른 파격 | 125V/250V | HFP |
| 5 | 5x20mm | 느린 불꽃 | 125V/250V | BTC |
| 6 | 5x20mm | 빠른 파격 | 125V/250V | BFC |
| 7 | 6.32x32mm | 느린 불꽃 | 125V/250V | BMT |
| 8 | 6.32x32mm | 빠른 파격 | 125V/250V | BMF |
사양(A = 250V/ B = 125V,● 승인 / ○ 대기 중)
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | CUL |
PSE
|
|||||
| PTU0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
| PTU0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.010 | ○ | ○ | ○ |
| PTU0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.025 | ○ | ○ | ○ |
| PTU0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.035 | ○ | ○ | ○ |
| PTU0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.056 | ● | ● | ○ |
| PTU0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.10 | ● | ● | ○ |
| PTU0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.12 | ● | ● | ○ |
| PTU0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.15 | ● | ● | ○ |
| PTU0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.25 | ● | ● | ○ |
| PTU0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.35 | ● | ● | ○ |
| PTU0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.55 | ● | ● | ○ |
| PTU0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.70 | ● | ● | ○ |
| PTU0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ● | ● | ○ |
| PTU1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ● | ● | ○ |
| PTU1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3.8 | ● | ● | ○ |
| PTU1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4.2 | ● | ● | ○ |
| PTU1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6.2 | ● | ● | ○ |
| PTU1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ● | ● | ○ |
| PTU1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ● | ● | ○ |
| PTU1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ● | ● | ○ |
| PTU1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ● | ● | ○ |
| PTU1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ● | ● | ○ |
| PTU1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ● | ● | ○ |
| PTU1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 50 | ● | ● | ○ |
| PTU1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 56 | ○ | ○ | ○ |
| PTU1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 60 | ○ | ○ | ○ |
| PTU1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 65 | ○ | ○ | ○ |
| PTU1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 70 | ○ | ○ | ○ |
| PTU2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 78 | ○ | ○ | ○ |
| PTU2100A/B | 12A | 250V/125V | 50A@125V/250VAC | 80 | ○ | ○ | ○ |
제품 특성
| 소재 | 몸체: 세라믹 뚜??: 니켈 접착 금속 금속 금속 |
| 종단 강도 | MIL-STD-202, 방법 211, 시험 조건 A |
| 용접 가능성 | MIL-STD-202, 방법 208 |
| 제품 마케팅 | 몸: 브랜드 로고, 전류 등급, 전압 등급, 기관 승인 표지 |
| 포장 | 대량 (500개/폴리백,5000개/박스,20000개/카튼) |
| 작동 온도 | -55oC ~ 125oC |
| 열 충격 | MIL-STD-202, 방법 107 시험 조건 B3 (65oC에서 +125oC까지 5주기) |
| 진동 | MIL-STD-202, 방법 201 (10-55 Hz) |
| 습도 | MIL-STD-202, 방법 106, 높은 습도 (90-98%RH), 열 (65oC) |
| 소금 스프레이 | MIL-STD-202, 방법 101, 시험 조건 B |
운영 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 60초 |
포장 데이터
| 대용품 | ||
| 폴리백당 500개 | |
|
| 내부 상자당 10개의 폴리백 | |
L240±2 * W170±2 * H110±2 |
| 4개의 내부 상자 1개의 외부 상자 | |
L390±5 * W240±5 * H250±5 |
