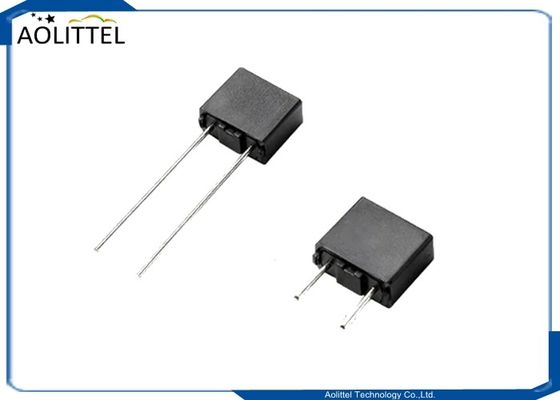

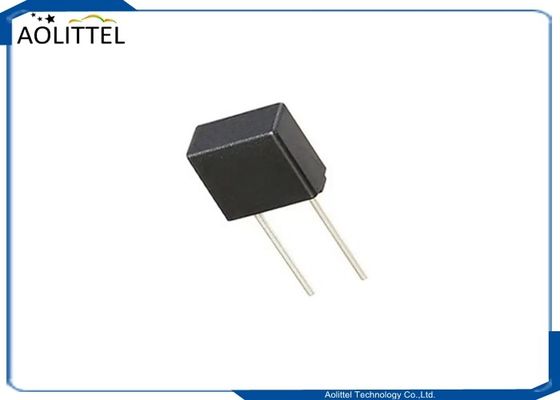

392시리즈 방사성 납 250V 등급 TE5 타임 레이그 소형 피질 280mA-6.3A VDE UL PSE CQC KC SEMKO
새로운 변화 - 매우 중요 한 변화
새로운 빨간색 인산염 자유 부품의 개선 사항은 아래와 같습니다.
1. 樹脂 재료는 紅?? 酸?? 불 retardant을 제외합니다. 변환 된 392 시리즈 피지에는 紅?? 酸?? 불 retardant (Red Phosphorus Free라고도 불립니다) 이 포함되어 있지 않습니다.합성물 (폴리아마이드) 의 종류 는 변함 이 없다.

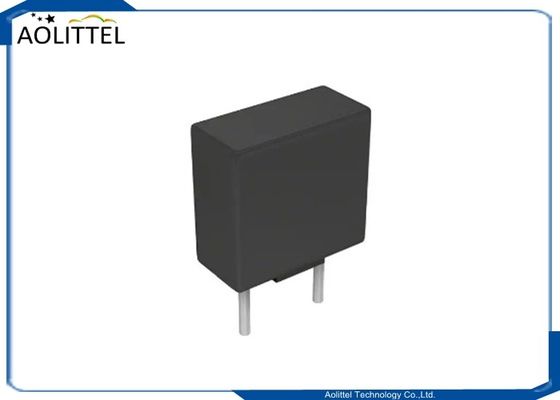

2. 피지 캡 및 하우징 색상은 ′′Red-Brown′′에서 ′′Black′′로 변경됩니다. 합금 (폴리아마이드) 의 종류는 변경되지 않습니다. 예시 목적으로 아래 이미지를 참조하십시오.
3작동 온도는 40°C에서 85°C로 40°C에서 125°C로 증가합니다. 합금 (폴리아마이드) 의 종류는 변하지 않습니다.
설명
TE5 피지, 타임래그 타입, 250V 등급, IEC 60127-3에 따라 설계
특징:
응용 프로그램:
시리즈에 대한 전기적 특성
| 암페어 등급의 % | 개장 시간 |
| 150% | 1시간, 미니 |
| 210% | 최대 120초 |
| 275% | 400mS 미니 최대 10초 |
| 400% | 150ms 미니 최대 3초 |
| 1000% | 20ms 미니 최대 150 ms. |
각 항목별로 전기적 특성에 대한 사양
| 가속 전류 | 앰프 코드 | 정압 등급 | 분쇄 용량 | 명목 추운 저항 (오름) | 전압 하락 1.0 × IN 최대 (mV) | 전력 분산 1.5×IN 최대 (mW) | 녹는 통합 10 × IN 최대 (A2s) |
| 280mA | 0280 | 250V | 35a@250VAC | 0.3300 | 115 | 168 | 0.048 |
| 800mA | 0800 | 250V | 25A@250VAC | 0.0960 | 110 | 280 | 5.120 |
| 1.00A | 1100 | 250V | 25A@250VAC | 0.0715 | 115 | 400 | 8.00 |
| 1.25A | 1125 | 250V | 25A@250VAC | 0.0569 | 100 | 500 | 11.95 |
| 1.60A | 1160 | 250V | 25A@250VAC | 0.0400 | 95 | 600 | 18.43 |
| 2.00A | 1200 | 250V | 25A@250VAC | 0.0298 | 90 | 700 | 29.00 |
| 2.50A | 1250 | 250V | 25A@250VAC | 0.0240 | 85 | 750 | 47.81 |
| 3.15A | 1315 | 250V | 32A@250VAC | 0.0170 | 80 | 1100 | 78.39 |
| 4.00A | 1400 | 250V | 40A@250VAC | 0.0128 | 75 | 1200 | 126.4 |
| 5.00A | 1500 | 250V | 50A@250VAC | 0.0101 | 70 | 1000 | 106.25 |
| 6.30A | 1630 | 250V | 60A@250VAC | 0.0077 | 65 | 1200 | 160.74 |
참고:
1) 1.00은 두 소수점으로 된 숫자 1입니다. 1,000은 숫자 1천입니다.
2) 저항은 25oC의 명소 전류의 10%에서 측정됩니다.
392 세이어스 TE5 타임 레이그 피지용 사양표
