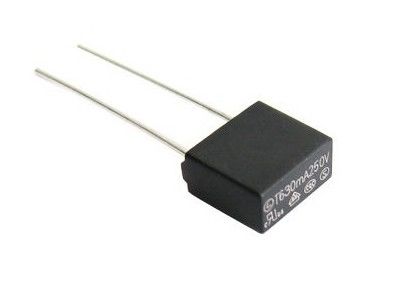

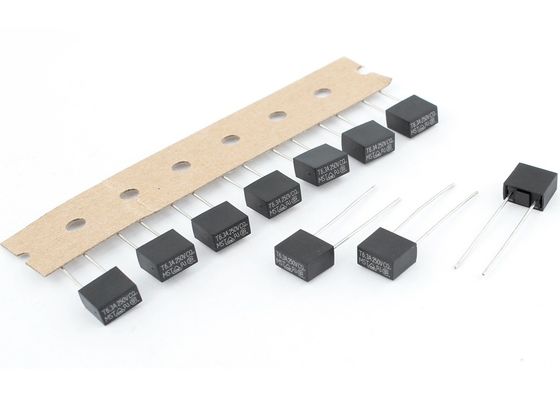

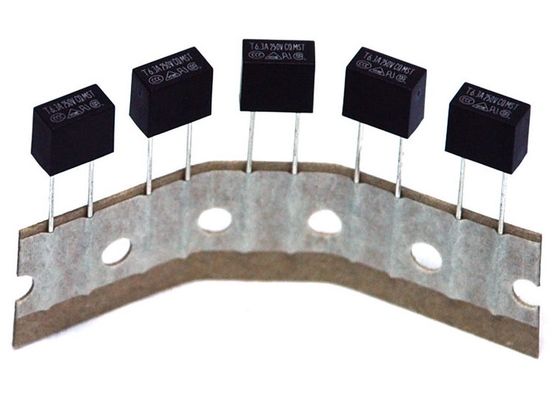

빨간색 광소 자유 사각형 패스틱 느린 부공 마이크로 퓨즈 100mA-6.3A 8.4x7.2x4.0mm 등급 전압 125V 250V 300V 350V
특징
PCB 공간 요구 사항 감소
직판 판매 또는 플러그인 버전
국제적으로 승인된
낮은 내부 저항
충격 안전 포장
진동 저항성
알로겐이 없는
납 없는 및 RoHS 준수
적색 인산화물
신청서
배터리 충전기
소비자 전자제품
전원 공급 장치
산업용 컨트롤러
충전기
주문 정보
H=350V,G=300V,A=250V,B=125V
| 카탈로그 | 암페어 | 전압 | 최대 전압 | 녹는 통합 | |
| - 아니 | 등급 | 등급 | 떨어뜨려 | (A)2.S) | |
| SNT0100H/G/A/B | 100mA | 350V/300V/250V | 350 | 0.06 | |
| SNT0125H/G/A/B | 125mA | 350V/300V/250V | 300 | 0.08 | |
| SNT0160H/G/A/B | 160mA | 350V/300V/250V | 280 | 0.10 | |
| SNT0200H/G/A/B | 200mA | 350V/300V/250V | 260 | 0.20 | |
| SNT0250H/G/A/B | 250mA | 350V/300V250V | 240 | 0.40 | |
| SNT0315H/G/A/B | 315mA | 350V/300V/250V | 220 | 0.49 | |
| SNT0400H/G/A/B | 400mA | 350V/300V/250V | 200 | 0.58 | |
| SNT0500H/G/A/B | 500mA | 350V/300V/250V | 190 | 0.65 | |
| SNT0630H/G/A/B | 630mA | 350V/300V/250V | 180 | 0.80 | |
| SNT0800H/G/A/B | 800mA | 350V/300V/250V | 160 | 2.80 | |
| SNT1100H/G/A/B | 1A | 350V/300V/250V | 140 | 5.20 | |
| SNT1125H/G/A/B | 1.25A | 350V/300V/250V | 130 | 7.2 | |
| SNT1160H/G/A/B | 1.6A | 350V/300V/250V | 120 | 10 | |
| SNT1200H/G/A/B | 2A | 350V/300V250V | 100 | 15 | |
| SNT1250H/G/A/B | 2.5A | 350V/300V250V | 100 | 34 | |
| SNT1315H/G/A/B | 3.15A | 350V/300V250V | 100 | 51 | |
| SNT1400H/G/A/B | 4A | 350V/300V250V | 100 | 80 | |
| SNT1500H/G/A/B | 5A | 350V/300V250V | 100 | 110 | |
| SNT1630H/G/A/B | 6.3V | 350V/300V250V | 100 | 170 | |
차원(mm)
전기 특성
| 암페어 등급의 % | 개장 시간 | ||||
| 210% | 최대 2분 | ||||
| 275% | 400ms~10s | ||||
| 400% | 150ms ~ 3s | ||||
| 1000% | 20ms ~ 150ms |
인증서
UL: 500mA ~ 5A 및 250V
VDE: 500mA ~ 5A 및 250V
CQC: 500mA ~ 4A 및 250V
SEMKO: 500mA ~ 5A 및 250V
PSE: 1~5A 및 250V
KTL: 500mA ~ 4A 및 250V
현재 시간 곡선
온도 재평가 곡선
참고:
1이 곡선에서 표시된 환율은 연속 작동에 대한 25%의 표준 환율에 추가됩니다.
권장되는 프로세스 매개 변수
| 파동 매개 변수 | 납 없는 권고 |
|
전열: (플럭스 활성화 온도에 따라) |
(산업의 전형적인 권고) |
| 최소 온도: | 100°C |
| 최대 온도: | 150°C |
| 선열 시간: | 60~180초 |
| 용접 냄비 온도: | 최대 260°C |
| 소금 체류 시간: | 2~5초 |
권장 수동 용접기 매개 변수: 용접철 온도: 350°C +/- 5°C 가열시간: 최대 5초. 참고: 이 장치들은 IR 또는 컨벡션 리플로우 프로세스에 권장되지 않습니다.
