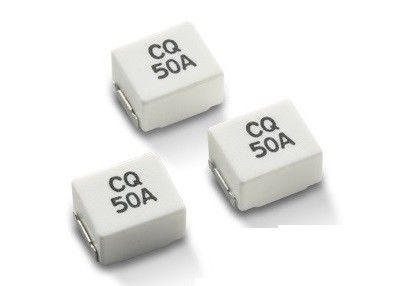

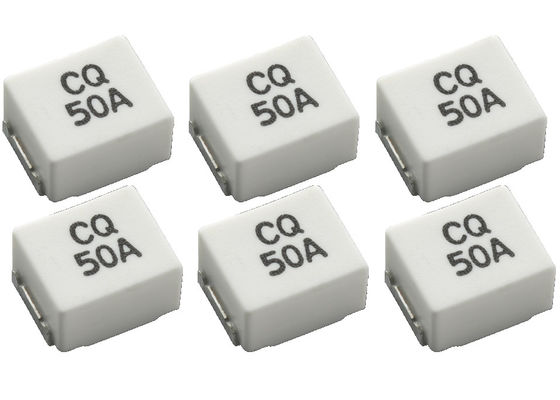

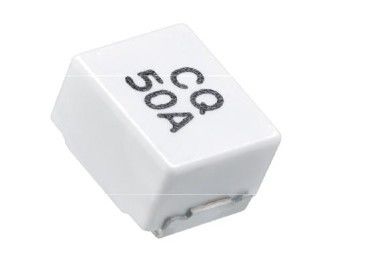

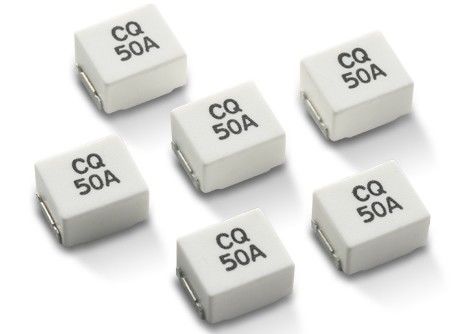

MMS-P 시리즈 SMD 고류 세라믹 표면 장착 마이크로 카트리지 퓨즈 7.3x5.8mm 35V 50A 냉각 팬 시스템 BMS
특징
고전량
PCB의 크기 절감
방수성
전반적인 설명
| 적용 | 냉각 팬 시스템, 배터리 관리 시스템 (BMS) |
| 승인 | 캐나다와 미국 50A를 위한 인정된 부품 |
| 중계 등급 | 300암페어, 35V DC |
| 작동 온도 | -55°C ~ +125°C |
| 진동 | MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 이동) |
| 소금 스프레이 | MIL-STD-202G, 방법 101, 시험 조건 B (48시간) |
| 단열 저항 | MIL-STD-202G, 방법 302, 시험 조건 A |
| 용접열에 저항력 | MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초) |
| 열 충격 | MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C) |
전기적 특성
| 가속 전류 | 1 일 | 2.5 내 |
| 분 | 맥스 | |
| 50A | 4시간 | 60초 |
사양
| P/N | 표기 | 암페어 등급 [ 입력 ] | 정압 등급 (V) | 명목 저항력 차가운 오름 |
명목 녹기 I2t A2 세크 |
| MMS-P 050 | 50A | 50A | 35V | 0.0007 | 1750.00 |
1가등류의 ≤ 10%와 25oC에서 측정된다.
2현재 용량의 1000%에서 용해
물리적 사양
소재
구조물 재료: 세라믹
종착 재료: 구리 (Cu), 진 (Sn)
퓨즈 원소: 구리 (Cu), 진 (Sn)
포장
1테이프 & 릴: 16mm 테이프
2포장 사양: EIA 표준 481-D
3양: 1000pcs 각 릴.
기계 차원 (mm)
추천 된 토지 패턴
피지 그룹
회로 보호 설계는 소형 퓨즈, 퓨즈 베이스 및 퓨즈 캐리어를 결합합니다.우리는 귀하의 다양한 요구에 따라 좋은 조합을 제공합니다.예를 들어,피지 클립 또는 홀더는 피지 전선 없이 피지에 적합합니다.사용자가 쉽게 변경하고 수정할 수 있습니다.
The Fuse-Holder must be thinking about the maximum energy dissipation (temperature raise) of the application and must check especially in installment about the temperature raise in the maximum ambient temperature퓨즈 링크의 선택 및 응용에 대한 자세한 정보를 요청하십시오.
