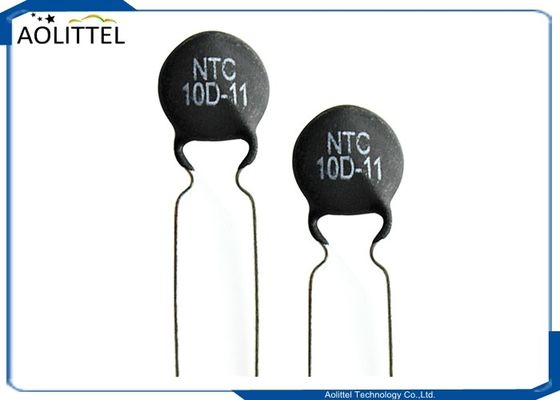

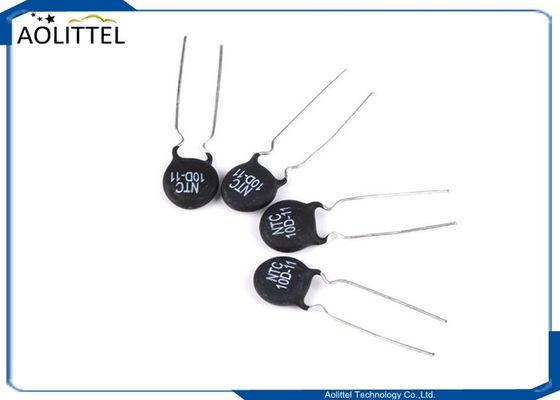

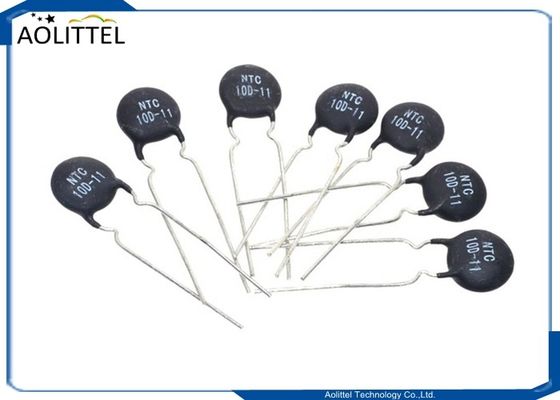

돌입 전류 억제기 10D-11 디스크 NTC 서미스터 11mm 3A 10 Ohm +/-20% 10D11 P7.5mm
돌입 전류 제한기 서미스터 MF 72 NTC 시리즈의 매개변수
| 부품번호 | R25(Ω) | R 공차 | 아이맥스(A) | IB(A) | RS(Ω) | δ(Mw/℃) | τ(초) |
| 5D | |||||||
| 5D-5 | 5 | ±20% | 1 | 2 | 0.353 | 6 | 20 |
| 10D-5 | 10 | ±20% | 0.7 | 1.4 | 0.771 | 6 | 20 |
| 15D-5 | 15 | ±20% | 0.6 | 1.2 | 0.9 | 6 | 20 |
| 22D-5 | 22 | ±20% | 0.6 | 1.2 | 0.9 | 6 | 20 |
| 33D-5 | 33 | ±20% | 0.5 | 1 | 1.2 | 6 | 20 |
| 47D-5 | 47 | ±20% | 0.4 | 0.8 | 1.5 | 6 | 20 |
| 68D-5 | 58 | ±20% | 0.4 | 0.8 | 2.1 | 6 | 20 |
| 200D-5 | 200 | ±20% | 0.1 | 0.2 | 6.259 | 6 | 20 |
| 9D | |||||||
| 3D-9 | 3 | ±20% | 4 | 8 | 0.12 | 11 | 35 |
| 4D-9 | 4 | ±20% | 3 | 6 | 0.19 | 11 | 35 |
| 5D-9 | 5 | ±20% | 3 | 6 | 0.21 | 11 | 34 |
| 6D-9 | 6 | ±20% | 2 | 4 | 0.315 | 11 | 34 |
| 8D-9 | 8 | ±20% | 2 | 4 | 0.4 | 11 | 32 |
| 10D-9 | 10 | ±20% | 2 | 4 | 0.458 | 11 | 32 |
| 12D-9 | 1 | ±20% | 1 | 2 | 0.652 | 11 | 31 |
| 16D-9 | 16 | ±20% | 1 | 2 | 0.802 | 11 | 30 |
| 20D-9 | 20 | ±20% | 1 | 2 | 0.864 | 11 | 30 |
| 22D-9 | 22 | ±20% | 1 | 2 | 0.95 | 11 | 30 |
| 30D-9 | 30 | ±20% | 1 | 2 | 1.022 | 11 | 30 |
| 33D-9 | 33 | ±20% | 1 | 2 | 1.124 | 11 | 30 |
| 50D-9 | 50 | ±20% | 1 | 2 | 1.252 | 11 | 30 |
| 60D-9 | 60 | ±20% | 0.8 | 1.6 | 1,502 | 11 | 30 |
| 80D-9 | 80 | ±20% | 0.8 | 1.6 | 2.01 | 11 | 30 |
| 120D-9 | 120 | ±20% | 0.8 | 1.6 | 3.015 | 11 | 30 |
| 200D-9 | 200 | ±20% | 0.5 | 1 | 5.007 | 11 | 32 |
| 400D-9 | 400 | ±20% | 0.2 | 0.4 | 9.852 | 11 | 32 |
| 11일 | |||||||
| 2.5D-11 | 2.5 | ±20% | 5 | 10 | 0.095 | 13 | 43 |
| 3D-11 | 3 | ±20% | 5 | 10 | 0.1 | 13 | 43 |
| 4D-11 | 4 | ±20% | 4 | 8 | 0.15 | 13 | 44 |
| 5D-11 | 5 | ±20% | 4 | 8 | 0.156 | 13 | 45 |
| 6D-11 | 6 | ±20% | 3 | 6 | 0.24 | 13 | 45 |
| 8D-11 | 8 | ±20% | 3 | 6 | 0.255 | 14 | 47 |
| 10D-11 | 10 | ±20% | 3 | 6 | 0.275 | 14 | 47 |
| 12D-11 | 12 | ±20% | 2 | 4 | 0.462 | 14 | 48 |
| 16D-11 | 16 | ±20% | 2 | 4 | 0.47 | 14 | 50 |
| 20D-11 | 20 | ±20% | 2 | 4 | 0.512 | 15 | 52 |
| 22D-11 | 22 | ±20% | 2 | 4 | 0.563 | 15 | 52 |
| 30D-11 | 30 | ±20% | 1.5 | 3 | 0.667 | 15 | 2 |
| 33D-11 | 33 | ±20% | 1.5 | 3 | 0.734 | 15 | 52 |
| 50D-11 | 50 | ±20% | 1.5 | 3 | 1.021 | 15 | 52 |
| 60D-11 | 60 | ±20% | 1.5 | 3 | 1.212 | 15 | 52 |
| 80D-11 | 80 | ±20% | 1.2 | 2.4 | 1,656 | 15 | 52 |
| 13D | |||||||
| 1.3D-13 | 1.3 | ±20% | 7 | 14 | 0.062 | 13 | 60 |
| 1.5D-13 | 1.5 | ±20% | 7 | 14 | 0.073 | 13 | 60 |
| 2.5D-13 | 2.5 | ±20% | 6 | 12 | 0.088 | 13 | 60 |
| 3D-13 | 3 | ±20% | 6 | 12 | 0.092 | 14 | 60 |
| 4D-13 | 4 | ±20% | 5 | 10 | 0.12 | 15 | 67 |
| 5D-13 | 5 | ±20% | 5 | 10 | 0.125 | 15 | 68 |
| 6D-13 | 6 | ±20% | 4 | 8 | 0.17 | 15 | 65 |
| 7D-13 | 7 | ±20% | 4 | 8 | 0.188 | 15 | 65 |
| 8D-13 | 8 | ±20% | 4 | 8 | 0.194 | 15 | 60 |
| 10D-13 | 10 | ±20% | 4 | 8 | 0.206 | 15 | 62 |
| 12D-13 | 12 | ±20% | 3 | 6 | 0.316 | 16 | 62 |
| 15D-13 | 15 | ±20% | 3 | 6 | 0.335 | 16 | 60 |
| 16D-13 | 16 | ±20% | 3 | 6 | 0.338 | 16 | 60 |
| 20D-13 | 20 | ±20% | 3 | 6 | 0.372 | 16 | 65 |
| 30D-13 | 30 | ±20% | 2.5 | 5 | 0.517 | 16 | 65 |
| 47D-13 | 47 | ±20% | 2 | 4 | 0.81 | 17 | 65 |
| 120D-13 | 120 | ±20% | 1.5 | 3 | 2.124 | 16 | 65 |
| 15일 | |||||||
| 1.5D-15 | 1.3 | ±20% | 8 | 16 | 0.048 | 18 | 68 |
| 1.5D-15 | 1.5 | ±20% | 8 | 16 | 0.052 | 19 | 69 |
| 3D-15 | 3 | ±20% | 7 | 14 | 0.075 | 18 | 76 |
| 5D-15 | 5 | ±20% | 6 | 12 | 0.112 | 20 | 76 |
| 6D-15 | 6 | ±20% | 5 | 10 | 0.155 | 20 | 80 |
| 7D-15 | 7 | ±20% | 5 | 10 | 0.173 | 20 | 80 |
| 8D-15 | 8 | ±20% | 5 | 10 | 0.178 | 20 | 80 |
| 10D-15 | 10 | ±20% | 5 | 10 | 0.18 | 20 | 75 |
| 12D-15 | 12 | ±20% | 4 | 8 | 0.25 | 20 | 75 |
| 15D-15 | 15 | ±20% | 4 | 8 | 0.268 | 21 | 85 |
| 16D-15 | 16 | ±20% | 4 | 8 | 0.276 | 21 | 70 |
| 20D-15 | 20 | ±20% | 4 | 8 | 0.288 | 17 | 86 |
| 30D-15 | 30 | ±20% | 3.5 | 7 | 0.438 | 18 | 75 |
| 47D-15 | 47 | ±20% | 3 | 6 | 0.68 | 21 | 86 |
| 120D-15 | 120 | ±20% | 2.5 | 5 | 1.652 | 22 | 87 |
| 20일 | |||||||
| 0.7D-20 | 0.7 | ±20% | 12 | 24 | 0.018 | 25 | 89 |
| 1.3D-20 | 1.3 | ±20% | 9 | 18 | 0.037 | 24 | 88 |
| 3D-20 | 3 | ±20% | 8 | 16 | 0.055 | 24 | 88 |
| 5D-20 | 5 | ±20% | 7 | 14 | 0.087 | 23 | 87 |
| 6D-20 | 6 | ±20% | 6 | 12 | 0.113 | 25 | 103 |
| 8D-20 | 8 | ±20% | 6 | 12 | 0.142 | 25 | 105 |
| 10D-20 | 10 | ±20% | 6 | 12 | 0.162 | 24 | 102 |
| 12D-20 | 12 | ±20% | 5 | 10 | 0.195 | 24 | 100 |
| 16D-20 | 16 | ±20% | 5 | 10 | 0.212 | 25 | 100 |
소개
돌입 전류 억제기라고도 알려진 전력 서미스터는 NTC(음의 온도 계수) 서미스터의 하위 범주입니다. 전력 서미스터는 전류 흐름에 따라 자체 가열되어 저항을 크게 감소시키는 NTC 서미스터의 자체 가열 특성을 활용합니다.
전력 서미스터는 전류가 흐르면 장치가 가열되는 NTC 서미스터의 특성을 활용하며, 이러한 자체 가열로 인해 저항이 급격히 감소합니다. Aolittel의 전력 서미스터는 낮은 제조 비용으로 인해 기존 전력 서미스터에 비해 가격이 저렴합니다.
돌입 전류 제한기 서미스터 MF72 NTC 10D11 사양
| 25℃에서 제로 전력 저항 | 10Ω±20% |
| 대략. 저항 @ 최대 전류 | 3A |
| 열 회복 시간 계수 | 14 |
| 열 방출 상수 | 47 |
| 작동 온도 | -55~ +200 정도 |
| B값 | 2800k±10% |
애플리케이션
모터 전류, 각종 히터, 전구 전압 안정기, 전자 에너지 절약 램프, 전자 정류기 및 기타 전자 설비를 제어하는 데 사용됩니다.
광범위한 과전류 제어 기능을 통해 안전하고 신뢰할 수 있으며 안정적입니다.
작은 크기, 큰 전력, 서지 전류를 억제하는 강력한 용량.
재료 상수(B 값)가 크고 잔류 저항이 작습니다.
작동 온도 범위가 넓은 열충격 저항.
스위칭 전원 공급 장치, 어댑터, LCD TV, 플라즈마 TV, 에어컨, DVD 플레이어, 오디오 장비, LCD 프로젝터, 복사기, PC, 프린터, 사무 자동화 장비, 게임기 전원 공급 장치 등
새로 개발된 돌입 전류 제한 전력 NTC 서미스터 최대 증가. 작동 전류.
| 부품 번호 | R25(옴) | 최대 안정 전류(A) | 대략. 최대 전류에서의 저항값(Ω) | 최대 정격 전력 Pmax.(W) | 소산계수(mW/oC) | 열 시상수(초) | 치수(mm) | |||||
| D최대 | 티맥스 | 시간 | H 0 | 디 | 핀 형태 | |||||||
| D15mm 2.5옴/9.5A | 2.5옴 | 9.5A | 0.044 | 3.5W | 22분 | 최대 75 | 17.5 | 6 | 19.5 | 26.5 | 7.5 | 내부 꼬임 |
| D15mm 5옴/8A | 5옴 | 8A | 0.058 | 3.5W | 22분 | 최대 75 | 17.5 | 6 | 19.5 | 26.5 | 7.5 | 내부 꼬임 |
| D15mm, 10옴/7A | 10옴 | 7A | 0.098 | 3.5W | 22분 | 최대 75 | 17.5 | 6 | 19.5 | 26.5 | 7.5 | 내부 꼬임 |
| D20mm 1옴/16A | 1옴 | 16A | 0.027 | 5W | 28분 | 최대 110 | 22.5 | 7 | 24.7 | / | 10 | 똑바로 |
| D20mm 5옴/12A | 5옴 | 12A | 0.047 | 5W | 28분 | 최대 110 | 22.5 | 7 | 24.7 | / | 10 | 똑바로 |
| D20mm, 10옴/8A | 10옴 | 8A | 0.085 | 5W | 28분 | 최대 110 | 22.5 | 7 | 24.7 | / | 10 | 똑바로 |
| D25mm, 1옴/20A | 1옴 | 20A | 0.021 | 7W | 30분 | 최대 130 | 29 | 8 | 33 | / | 10 | 똑바로 |
| D25mm, 5옴/14A | 5옴 | 14A | 0.047 | 7W | 30분 | 최대 130 | 29 | 8 | 33 | / | 10 | 똑바로 |
| D25mm, 10옴/10A | 10옴 | 10A | 0.084 | 7W | 30분 | 최대 130 | 29 | 8 | 33 | / | 10 | 똑바로 |
| D30mm, 1옴/30A | 1옴 | 30A | 0.014 | 8W | 40분 | 최대 190 | 36 | 8.5 | 40 | / | 18 | 똑바로 |
| D30mm, 10옴/13A | 10옴 | 13A | 0.056 | 8W | 40분 | 최대 190 | 36 | 8.5 | 40 | / | 18 | 똑바로 |
주의
• 리드선에 힘이 가해지면 다리 연결부가 부러지거나 부서지는 현상이 발생할 수 있습니다.
• 사용 중에는 뜨거워질 수 있습니다. 전력 서미스터 주변 환경을 설계할 때 리드선 연결, 바로 근처에 사용되는 재료 및 기타 전기 부품의 레이아웃에 특히 주의하십시오.
• 2개 이상의 파워 서미스터를 연속해서 사용하지 마십시오.
돌입 전류 제한기 서지 억제 전력 NTC 서미스터 신뢰성 데이터
|
시험
|
기준
|
테스트 조건
|
ΔR25/R25(일반)
|
비고
|
| 건조한 열에 보관 | IEC 60068-2-2 | 상위 범주 온도에서 보관 온도: 125oC 시간: 1000h |
<10%
|
눈에 보이는 손상 없음 |
| 습한 열에 안정된 상태로 보관 | IEC 60068-2-3 | 공기 온도: 40oC 공기 상대 습도: 93% 지속 시간: 21일 |
<5%
|
눈에 보이는 손상 없음 |
| 급속한 온도 순환 | IEC 60068-2-14 | 낮은 테스트 온도: -55oC 높은 테스트 온도: 125oC 주기 횟수: 10 |
<10%
|
눈에 보이는 손상 없음 |
| 지구력 | I=Imax t: 1000h |
<10%
|
눈에 보이는 손상 없음 | |
| 순환 지구력 | I=Imax, 1000사이클 온타임=1분 냉각 시간=6분 |
<10%
|
||
| 과도 부하 | 커패시턴스=CT 주기 수: 1000 |
<5%
|
눈에 보이는 손상 없음 |
돌입 전류 제한 서지 억제 전력 NTC 서미스터 적용 시 주의 사항
1) 돌입 전류 제한을 위해 NTC 서미스터는 부하 회로와 직렬로 연결되어야 합니다. 더 높은 감쇠를 위해 여러 돌입 전류 제한기를 직렬로 연결할 수도 있습니다. 돌입 전류 제한기는 병렬로 연결하면 안 됩니다.
2) 일반적으로 돌입 전류 제한기는 낮은 상태로 돌아가는 데 시간이 필요하며, 이 경우 높은 저항으로 인해 적절한 돌입 전류 제한을 제공할 수 있습니다. 냉각 시간은 주변 조건에 따라 다릅니다.
3) NTC 서미스터 주변은 상당히 뜨거워질 수 있으니 주의하시기 바랍니다. 서미스터의 적절한 냉각 시간을 허용하려면 인접한 구성 요소가 서미스터에서 충분한 거리에 배치되어 있는지 확인하십시오.
4) 인접한 재료가 서미스터의 표면 온도와 비슷한 온도에서 작동하도록 설계되었는지 확인하십시오. 주변 부품과 재료가 이 온도를 견딜 수 있는지 확인하십시오.
5) 과열을 방지하기 위해 서미스터가 적절하게 환기되는지 확인하십시오.
6) 서미스터 표면이 오염되지 않도록 하십시오.
7) NTC 서미스터가 액체 및 용제와 접촉하지 않도록 하십시오. NTC 서미스터에 물이 들어가지 않도록 하십시오.
