지상 산 포장 칩 NTC 서미스터 0402 0603 0805 SMD 스마트폰 정제 의학 자동 xEV 착용 가능 제품
설명
칩 NTC 서미스터는 온도 측정 및 보상을 위해 설계된 열에 민감한 반도체 저항기입니다. 포트폴리오에는 스마트폰, 소형 케이스 크기의 태블릿, 자동차 애플리케이션, LED 모듈 및 산업용 애플리케이션 등 고온 다습한 환경에서 탁월한 장기 안정성을 갖춘 NTC 서미스터가 포함됩니다. 저항 및 B 값의 엄격한 허용 오차로 인해 매우 정확한 온도 감지 기능이 가능합니다.
______________________________________________________________________________________
다운로드________

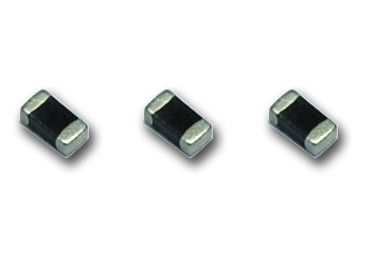

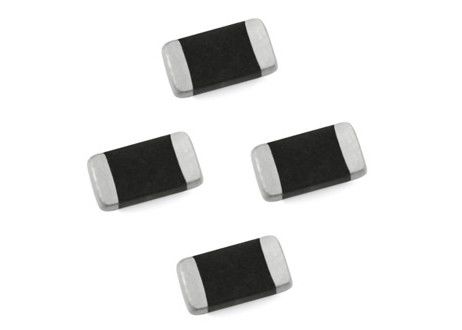

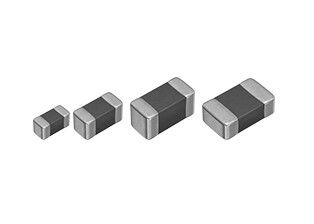

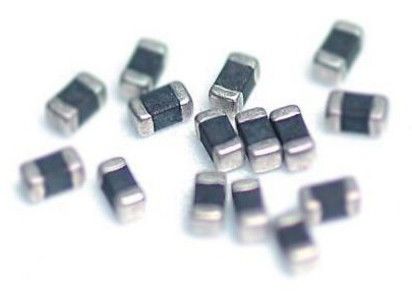

모습
건설
주요 특징
Ag-Ni-Sn 3층 구조의 단자전극으로 용접성, 납땜성이 우수합니다.
단층 구조 기술, 분포 용량이 낮고(3PF 미만) 고주파 분야에서 사용할 수 있습니다. 캡슐화 기술(10μm)을 사용하는 유리 표면은 기계적 강도와 내습성 및 내식성이 우수합니다. 작동 온도 범위는 - 40~+125℃.
치수: mm (인치)
| 0402(1005) | |
| 0603(1608) | |
| 0805(2012) | |
사양
| 0402 시리즈 사양 | ||
| 제품 모델 | 25°C 저항값(KΩ) | B 값 °C 25/50(K) |
| SNC101B12700□0402E | 0.1 | 2700 |
| SNC221B12750□0402E | 0.22 | 2750 |
| SNC331B12800□0402E | 0.33 | 2800 |
| SNC471B13850□0402E | 0.47 | 2850 |
| SNC681B12900□0402E | 0.68 | 2900 |
| SNC102B13000□0402E | 1 | 3000 |
| SNC202B13000□0402E | 2.2 | 3000 |
| SNC222B13000□0402E | 2.2 | 3000 |
| SNC222B13850□0402E | 2.2 | 3850 |
| SNC332B13200□0402E | 3.3 | 3200 |
| SNC472B13200□0402E | 4.7 | 3250 |
| SNC682B13200□0402E | 6.8 | 3350 |
| SNC103B13370□0402E | 10 | 3370 |
| SNC103B13434□0402E | 10 | 3435 |
| SNC103B13900□0402E | 10 | 3900 |
| SNC153B13500□0402E | 15 | 3500 |
| SNC153B13900□0402E | 15 | 3900 |
| SNC223B13600□0402E | 22 | 3600 |
| SNC223B13900□0402E | 22 | 3900 |
| SNC333B13950□0402E | 33 | 3950 |
| SNC473B13900□0402E | 47 | 3900 |
| SNC473B13900□0402E | 47 | 4050 |
| SNC503B14050□0402E | 50 | 4050 |
| SNC683B13950□0402E | 68 | 3950 |
| SNC104B14100□0402E | 100 | 4100 |
| SNC104B14360□0402E | 100 | 4360 |
| SNC224B14200□0402E | 220 | 4200 |
| SNC334B14300□0402E | 330 | 4300 |
| SNC474B14500□0402E | 470 | 4500 |
| SNC564B14500□0402E | 560 | 4500 |
| 0603 시리즈 사양 | ||
| 제품 모델 | 25°C 저항값(KΩ) | B 값 °C 25/50(K) |
| SNC101B12700□0603E | 0.1 | 2700 |
| SNC221B12750□0603E | 0.22 | 2750 |
| SNC331B12800□0603E | 0.33 | 2800 |
| SNC471B12850□0603E | 0.47 | 2850 |
| SNC681B12900□0603E | 0.68 | 2900 |
| SNC102B13000□0603E | 1 | 3000 |
| SNC202B13000□0603E | 2.2 | 3000 |
| SNC222B13000□0603E | 2.2 | 3000 |
| SNC222B13850□0603E | 2.2 | 3850 |
| SNC332B13200□0603E | 3.3 | 3200 |
| SNC472B13200□0603E | 4.7 | 3200 |
| SNC502B13400□0603E | 5 | 3400 |
| SNC682B13400□0603E | 6.8 | 3400 |
| SNC103B13370□0603E | 10 | 3370 |
| SNC103B13435□0603E | 10 | 3435 |
| SNC103B13900□0603E | 10 | 3900 |
| SNC153B13500□0603E | 15 | 3500 |
| SNC153B13900□0603E | 15 | 3900 |
| SNC223B13600□0603E | 22 | 3600 |
| SNC223B13900□0603E | 22 | 3900 |
| SNC333B13950□0603E | 33 | 3950 |
| SNC473B13900□0603E | 47 | 3900 |
| SNC473B14050□0603E | 47 | 4050 |
| SNC503B14050□0603E | 50 | 4050 |
| SNC683B13950□0603E | 68 | 3950 |
| SNC104B14100□0603E | 100 | 4100 |
| SNC104B14350□0603E | 100 | 4350 |
| SNC224B14200□0603E | 220 | 4200 |
| SNC334B14300□0603E | 330 | 4300 |
| SNC474B14500□0603E | 470 | 4500 |
| SNC564B14500□0603E | 560 | 4500 |
| 0805 시리즈 사양 | ||
| 제품 모델 | 25°C 저항값(KΩ) | B 값 °C 25/50(K) |
| SNC101B12700□0805E | 0.1 | 2700 |
| SNC221B12750□0805E | 0.22 | 2750 |
| SNC331B12800□0805E | 0.33 | 2800 |
| SNC471B12850□0805E | 0.47 | 2850 |
| SNC681B12900□0805E | 0.68 | 2900 |
| SNC102B13000□0805E | 1 | 3000 |
| SNC202B13000□0805E | 2.2 | 3000 |
| SNC222B13000□0805E | 2.2 | 3000 |
| SNC332B13200□0805E | 3.3 | 3200 |
| SNC472B13400□0805E | 4.7 | 3400 |
| SNC682B13400□0805E | 6.8 | 3400 |
| SNC103B13434□0805E | 10 | 3435 |
| SNC103B13900□0805E | 10 | 3900 |
| SNC153B13500□0805E | 15 | 3500 |
| SNC153B13900□0805E | 15 | 3900 |
| SNC203B13900□0805E | 20 | 3900 |
| SNC223B13600□0805E | 22 | 3600 |
| SNC223B13900□0805E | 22 | 3900 |
| SNC333B13950□0805E | 33 | 3950 |
| SNC473B13900□0805E | 47 | 3900 |
| SNC473B14050□0805E | 47 | 4050 |
| SNC503B14050□0805E | 50 | 4050 |
| SNC683B13950□0805E | 68 | 3950 |
| SNC104B14100□0805E | 100 | 4100 |
| SNC104B14360□0805E | 100 | 4360 |
| SNC224B14200□0805E | 220 | 4200 |
| SNC334B14300□0805E | 330 | 4300 |
| SNC474B14500□0805E | 470 | 4500 |
| SNC564B14500□0805E | 560 | 4500 |
애플리케이션
| 스마트폰/태블릿 | |
| 자동차(xEV) | |
| 자동차 인포테인먼트 | |
| 웨어러블 | |
| 의료 장비 | |
생산 공정 흐름
| 슬러리 준비 |
|
| 혼합 및 밀링 | |
| 테이프 캐스팅 | |
| 스태킹 및 인쇄 | |
| 누르기/절단 | |
| 탈지/소결 | |
| 유리 코팅 공정 | |
| 유리 코팅의 번인 | |
| Ag 금속화 | |
| 종료의 번인 | |
| Ni/Sn 전기도금 | |
| 측정 및 테이핑 |
신뢰성 테스트
| 테스트 항목 | 테스트 표준 | 테스트 방법 | 테스트 대상 | 성능 요구 사항 |
| 팁의 힘 | IEC68-2-21 | F:0402≥3N,0603≥8N,0805≥10N |
SNC | 눈에 보이는 손상 없음 |
| 굽힘강도 | IEC68-2-21 | h:1±0.1mm |
SNC | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤3% |
| 리드 벤드 | IEC68-2-21 | F:0.07<s≤0.2mm2 td=""> |
SNE/SNG | 눈에 보이는 손상 없음 |
| 리드 랠리 | IEC68-2-21 | F:0.3<d≤0.5mm 0.8mm="" 10n="" td=""><s≤0.2mm2 td=""> |
SNE/SNG
|
눈에 보이는 손상 없음 |
| 떨어지다 | IEC68-2-32 | 하락 고도: 1±0.1m 가을 시간:1 낙하 표면:시멘트 |
SNC/SNE/ SNS |
눈에 보이는 손상 없음 ∣ΔR25/R25∣≤1% ∣ΔB/ B∣≤2% |
| 용접성 | IEC68-2-20 |
납땜 온도: 260±5℃ 침수 시간: 3±1s |
SNC/SNE/ SNG/SNS/PN |
주석 면적≥95% |
| 납땜 열에 대한 내성 | IEC68-2-20 |
납땜 온도: 280±10℃ 침수 시간: 10±1s |
SNC/SNE/ SNG/SNS |
눈에 보이는 손상 없음 ︱ΔR25/R25∣≤3% |
| PN | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤10% |
|||
| 습열 부하 | IEC68-2-2/ IEC68-2-3/ CNS5550 | 온도:40±2℃ 습도:90~95%RH 시간:500±12h 작동 전류 |
SNC/SNE/ SNG/SNS |
눈에 보이는 손상 없음 ∣ΔR25/R25∣≤5% ∣ΔB/ B∣≤2% |
| 열충격 | IEC68-2-14 |
온도: -40℃,+125℃ 주기:100,30분/주기 |
SNC/SNE/ SNG/SNS |
눈에 보이는 손상 없음 ∣ΔR25/R25∣≤5% ∣ΔB/B∣≤2% |
| PN | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤20% |
|||
| 고온 부하 |
IEC68-2-2/ CNS5550 |
온도:125±2℃ 시간:1000±24h 작동 전류 |
SNC/SNE | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤5% ∣ΔB/B∣≤2% |
| 온도:165±2℃ 시간:1000±24h 작동 전류 |
SNG | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤5% ∣ΔB/B∣≤2% |
||
| 온도:85±2℃/105±2℃ 시간:1000±24h 작동 전류 |
SNS | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤5% ∣ΔB/B∣≤2% |
||
| 온도:125±2℃ 시간:1000±24h 작동 전류 |
PN | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤20% |
||
| 저온 보관 | IEC68-2-1 |
온도:-40±2℃ 시간:1000±24시간 |
SNC/SNE/ SNG/SNS |
눈에 보이는 손상 없음 ∣ΔR25/R25∣≤2% ∣ΔB/B∣≤2% |
| PN | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤20% |
|||
| 절연저항 | MIL-STD-202F -방법 302 |
절연 전압: 1000VDC 시간:1분 |
SNC/SNE/ SNG/SNS/PN |
눈에 보이는 손상 없음 절연 저항:≥500MΩ |
| 내구성 | UL1434 | 환경온도: 25±2℃ 작동 전류 주기:6000 |
SNC/SNE/ SNG/SNS |
눈에 보이는 손상 없음 ∣ΔR25/R25∣≤5% ∣ΔB/B∣≤2% |
| 환경온도: 25±2℃ 정격전압, 정격전류 정격 용량: 240VAC 커패시터 값 주기:6000 |
PN | 눈에 보이는 손상 없음 ∣ΔR25/R25∣≤20% |
온도특성
예
NTC 서미스터를 처음 사용하시는 고객님께
STEP 1:필요한 조건을 지정해주세요.
①회로의 기본 구성
②기준전압
③온도 제어 범위와 출력 전압 범위
④목표온도와 목표 출력전압
STEP 2: 주요 특성값에 대한 표와 그래프를 작성하겠습니다.
①출력전압(상한치와 하한치)
②감도(mV/℃)
③온도의 정확성
④회로의 전류
3단계: 회로 상수를 변경하고 시뮬레이션합니다.
①품번을 결정한다
(1)Ｂ값과 그 허용범위
(2)저항값 R25와 그 허용차
②고정 저항기 주변의 저항값과 허용 오차를 시뮬레이션합니다.
우리는 당신에게 최고의 회로 상수를 제안합니다.
요약
