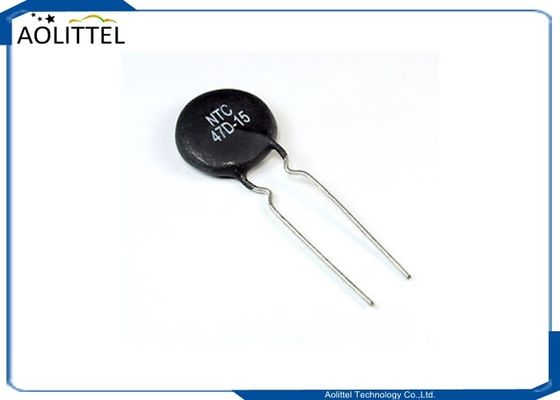

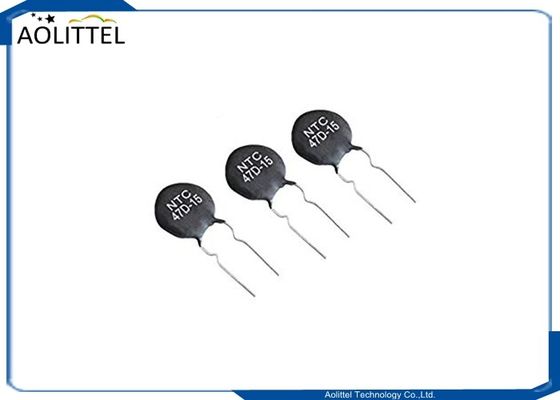

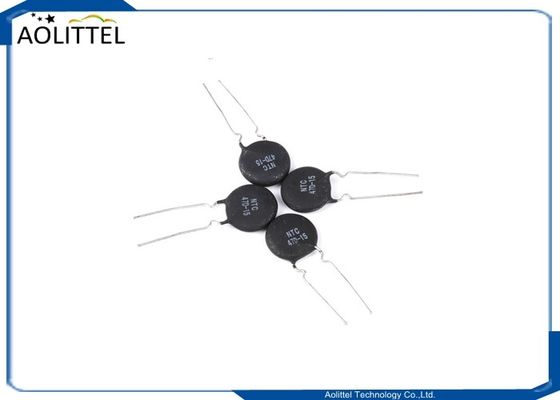

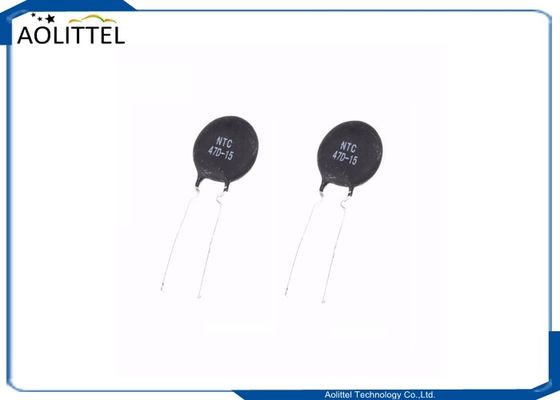

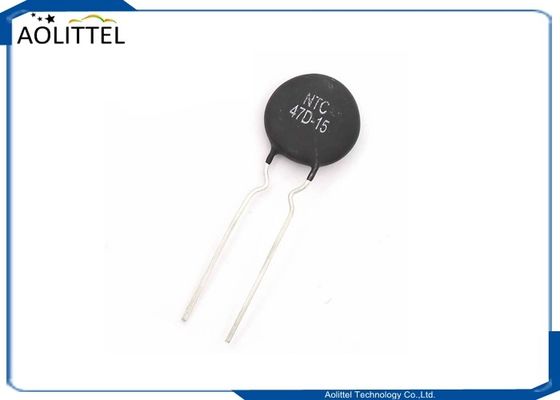

디스크 NTC 열역 저항 NTC 47D-15 47D15 열역 저항 47Ohm 15mm 3A 전류 입력 제한
일반 소개
전기 장비를 켜면, 전류는 전력으로 억제 될 수 있습니다
NTC 열전도 전원 회로와 연쇄 연결.
전류의 온도, 전력 NTC 열전지 상승, 저항은 빠르게 하락
소액의 값, 그래서 소비 된 전력을 무시 할 수 있습니다.
가장 효과적이고 가장 짧은 방법으로 전류를 억제합니다.
장비 파괴
적용
1전원 전환, 전력 전환, 전력 상승
2전자 에너지 절약 램프, 전자 밸러스트 및 모든 종류의 전기 난방.
3모든 종류의 RT, 디스플레이.
4전구 및 다른 조명등.
특징
1작은 크기, 강한 전력 및 강한 전류 보호 능력.
2- 급속한 반응
3.대 재료 상수 (B 값), 작은 유지 저항.
4- 서비스의 장수, 높은 신뢰성.
5전체 시리즈, 광범위한 작동 범위.
크기
선택 을 위한 모범
모델 |
D | L | F | T | d |
| 맥스 | 분 | ± 1 | 맥스 | ±0.06 | |
| D-5 | 6.5 | 25 | 5/2.5 | 5 | 00.645 |
| D-7 | 8.5 | 25 | 5 | 5 | 0.6 |
| D-9 | 10.5 | 25 | 7.5/5 | 5 | 00.86 |
| D-11 | 12.5 | 25 | 7.5/5 | 5 | 00.86 |
| D-13 | 14.5 | 25 | 7.5 | 6 | 00.86 |
| D-15 | 16.5 | 25 | 10/7.5 | 6 | 0.8 |
| D-20 | 22.5 | 25 | 10/7.5 | 7 | 1.0 |
| D-25 | 26.5 | 25 | 10 | 8 | 1.0 |
매개 변수
| 모델 | 등급 R | 최대 정정 상태 전류 | 잔류 R | 권력 분산 | 시간 상수 |
| (Ω) | (A) | (Ω) | (mW/oC) | (S) | |
| 5D-5 | 5 | 1 | 0.318 | 9 | 18 |
| 10D-5 | 10 | 0.7 | 0.694 | 9 | 18 |
| 60D-5 | 60 | 0.5 | 1.690 | 9 | 17 |
| 200D-5 | 200 | 0.1 | 5.633 | 9 | 16 |
| 5D-7 | 5 | 2 | 0.255 | 14 | 27 |
| 8D-7 | 8 | 1 | 0.485 | 12 | 27 |
| 10D-7 | 10 | 1 | 0.554 | 12 | 28 |
| 12D-7 | 12 | 1 | 0.734 | 12 | 28 |
| 16D-7 | 16 | 0.7 | 0.903 | 12 | 28 |
| 22D-7 | 22 | 0.6 | 0.997 | 12 | 25 |
| 33D-7 | 33 | 0.5 | 1.337 | 13 | 26 |
| 200D-7 | 200 | 0.2 | 5.610 | 14 | 26 |
| 3D-9 | 3 | 4 | 0.108 | 15 | 28 |
| 4D-9 | 4 | 3 | 0171 | 15 | 28 |
| 5D-9 | 5 | 3 | 0.189 | 15 | 29 |
| 6D-9 | 6 | 2 | 0.194 | 15 | 28 |
| 8D-9 | 8 | 2 | 0.360 | 15 | 30 |
| 10D-9 | 10 | 2 | 0.412 | 15 | 30 |
| 12D-9 | 12 | 1 | 0.587 | 15 | 30 |
| 16D-9 | 16 | 1 | 0.722 | 15 | 31 |
| 20D-9 | 20 | 1 | 0.724 | 15 | 30 |
| 22D-9 | 22 | 1 | 0.855 | 15 | 30 |
| 30D-9 | 30 | 1 | 0.920 | 15 | 31 |
| 33D-9 | 33 | 1 | 1.012 | 15 | 31 |
| 50D-9 | 50 | 1 | 0.125 | 15 | 31 |
| 60D-9 | 60 | 0.8 | 0.352 | 15 | 30 |
| 80D-9 | 80 | 0.8 | 1.809 | 15 | 31 |
| 120D-9 | 120 | 0.8 | 2.714 | 15 | 30 |
| 200D-9 | 200 | 0.5 | 4.506 | 15 | 30 |
| 400D-9 | 400 | 0.2 | 8.868 | 15 | 30 |
| 2.5D-11 | 2.5 | 5 | 0.086 | 17 | 43 |
| 3D-11 | 3 | 5 | 0.900 | 17 | 45 |
| 4D-11 | 4 | 4 | 0.135 | 17 | 45 |
| 5DD-11 | 5 | 4 | 0.140 | 17 | 46 |
| 6D-11 | 6 | 3 | 0.216 | 17 | 46 |
| 8D-11 | 8 | 3 | 0.230 | 17 | 46 |
| 10D-11 | 10 | 3 | 0.248 | 17 | 46 |
| 12D-11 | 12 | 2 | 0.416 | 18 | 46 |
| 16D-11 | 16 | 2 | 0.423 | 18 | 47 |
| 모델 | 등급 R | 최대 정정 상태 전류 | 잔류 R | 권력 분산 | 시간 상수 |
| (Ω) | (A) | (Ω) | (mW/oC) | (S) | |
| 20D-11 | 20 | 2 | 0.461 | 18 | 47 |
| 22D-11 | 22 | 2 | 0.507 | 19 | 48 |
| 30D-11 | 30 | 1.5 | 0.600 | 19 | 48 |
| 33D-11 | 33 | 1.5 | 0.661 | 19 | 48 |
| 50D-11 | 50 | 1.5 | 0.919 | 19 | 50 |
| 60D-11 | 60 | 1.5 | 1.094 | 19 | 50 |
| 80D-11 | 80 | 1.2 | 1.490 | 19 | 50 |
| 1.3D-13 | 1.3 | 7 | 0.056 | 18 | 60 |
| 1.5D-13 | 1.5 | 7 | 0.066 | 18 | 62 |
| 2.5D-13 | 2.5 | 6 | 0.079 | 18 | 62 |
| 3D-13 | 3 | 6 | 0.083 | 18 | 62 |
| 4D-13 | 4 | 5 | 0.108 | 20 | 63 |
| 5D-13 | 5 | 5 | 0.113 | 20 | 64 |
| 6D-13 | 6 | 4 | 0.153 | 20 | 64 |
| 7D-13 | 7 | 4 | 0.169 | 20 | 62 |
| 8D-13 | 8 | 4 | 0.175 | 20 | 62 |
| 10D-13 | 10 | 4 | 0.185 | 20 | 62 |
| 12D-13 | 12 | 3 | 0.284 | 21 | 63 |
| 15D-13 | 15 | 3 | 0.303 | 21 | 63 |
| 16D-13 | 16 | 3 | 0.304 | 21 | 62 |
| 20D-13 | 20 | 3 | 0.335 | 21 | 62 |
| 30D-13 | 30 | 2.5 | 0.465 | 21 | 62 |
| 47D-13 | 47 | 2 | 0.729 | 21 | 63 |
| 120D-13 | 120 | 1.5 | 1.912 | 21 | 63 |
| 모델 | 등급 R | 최대 정정 상태 전류 | 잔류 R | 권력 분산 | 시간 상수 |
| (Ω) | (A) | (Ω) | (mW/oC) | (S) |
| 1.3D-15 | 1.3 | 8 | 0.043 | 21 | 76 |
| 1.5D-15 | 1.5 | 8 | 0.067 | 25 | 76 |
| 3D-15 | 3 | 7 | 0.680 | 25 | 80 |
| 5D-15 | 5 | 6 | 0.101 | 25 | 81 |
| 6D-15 | 6 | 5 | 0.140 | 25 | 82 |
| 7D-15 | 7 | 5 | 0.156 | 25 | 82 |
| 8D-15 | 8 | 5 | 0.160 | 25 | 80 |
| 10D-15 | 10 | 5 | 0.162 | 25 | 78 |
| 12D-15 | 12 | 4 | 0.225 | 25 | 75 |
| 15D-15 | 15 | 4 | 0.234 | 25 | 83 |
| 16D-15 | 16 | 4 | 0.248 | 25 | 84 |
| 20D-15 | 20 | 4 | 0.259 | 25 | 83 |
| 30D-15 | 30 | 3.5 | 0.394 | 25 | 83 |
| 47D-15 | 47 | 3 | 0.612 | 25 | 84 |
| 120D-15 | 120 | 2.5 | 1.482 | 25 | 85 |
| 0.7D-20 | 0.7 | 12 | 0.016 | 31 | 85 |
| 1.3D-20 | 1.3 | 9 | 0.033 | 31 | 99 |
| 3D-20 | 3 | 8 | 0.049 | 31 | 102 |
| 5D-20 | 5 | 7 | 0.078 | 31 | 103 |
| 6D-20 | 6 | 6 | 0.102 | 31 | 100 |
| 8D-20 | 8 | 6 | 0.128 | 31 | 97 |
| 10D-20 | 10 | 6 | 0.146 | 30 | 97 |
| 12D-20 | 12 | 5 | 0.176 | 30 | 98 |
| 16D-20 | 16 | 5 | 0.191 | 30 | 98 |
| 모델 | 등급 R | 최대 정정 상태 전류 | 잔류 R | 권력 분산 | 시간 상수 |
| (Ω) | (A) | (Ω) | (mW/oC) | (S) |
| 0.7D-25 | 0.7 | 13 | 0.013 | 36 | 124 |
| 1.5D-25 | 1.5 | 10 | 0.024 | 36 | 124 |
| 3D-25 | 3 | 9 | 0.039 | 38 | 124 |
| 5D-25 | 5 | 8 | 0.063 | 38 | 123 |
| 8D-25 | 8 | 7 | 0.103 | 38 | 123 |
| 10D-25 | 10 | 7 | 0.117 | 38 | 124 |
| 12D-25 | 12 | 6 | 0.140 | 38 | 125 |
| 16D-25 | 16 | 6 | 0.044 | 40 | 125 |
주문 방법
정확한 모델을 얻을 수 있도록, 다음 필요한 정보를 제공:
1- 25°C의 평상 저항: R25°C=________
2B값: B25/50=________ 또는 B25/85=__________
3저항 용도:________
4. ________의 적용.
5작동 온도 범위: ______°C ~ _______°C
