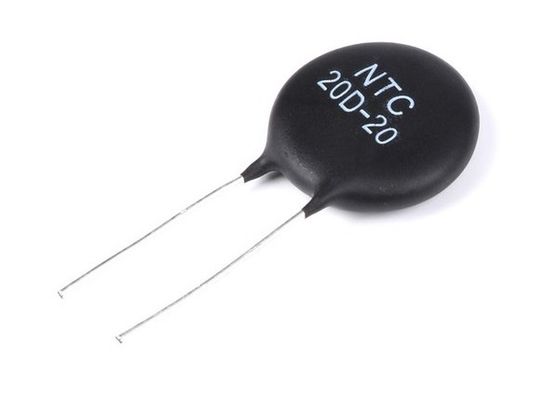

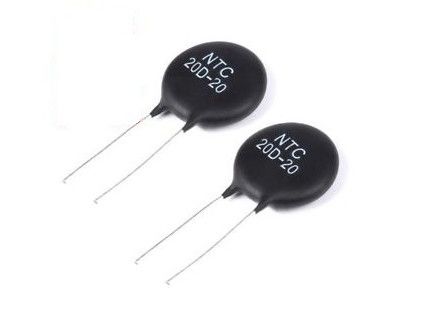

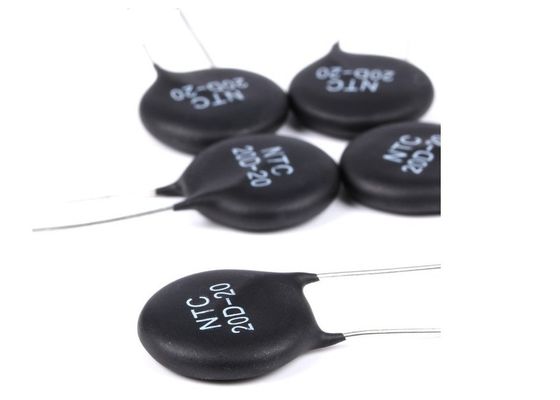

현재 제한 서미스터 NTC 칩 원판 돌입 현재 제한기 ICL 20D-20 20mm 전력 공급 밸러스트 552를 위한 5개 Amp 20R
짧은 소개
큰 파도 현재 제한을 위한 MF72 시리즈 NTC 서미스터 장치는 특별히 공식화한 금속 산화물 도재의 그리고 입힌 높은 큰 파도 현재 제한 가능한 광선 수지의 모양으로 합니다. 전력 공급 반복에 있는 힘 NTC 서미스터를 적용하는 것은 쉽고, 편리합니다 및 큰 파도 현재스위치에 제지하고 전자 장비를 보호해 효과적인 대책.
주요 모수 및 차원
| 유형 |
정격 저항 |
(a) | D | L | F |
차원 (단위: mm) |
|
|
최대. 꾸준한 국가 현재 |
Dmax | Lmin | F±1 | Tmax | d | ||
| 5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
| 8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
| 20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
| 3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 60D-9 | 60 | 0.8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 0.7D-20 | 0.7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
NTC 서미스터 신청
1. 변환 전력 공급, 스위치 전력 공급, UPS 힘
2. 전력 공급 회로, 장비의 전자 회로
3. 전기 히이터
4. 전자 밸러스트
5. Oscillight의 전시
6. 전구, 전자 에너지 절약 램프 및 다른 점화 램프의 필라멘트 보호
일 원리
전기 장비를 켜십시오 때, 거대한 큰 파도 현재는 수용량을 포함하여, 히이터, 모터 전력 회로도 시리즈에서 연결된 힘 NTC 서미스터에 의해 순간에서 효과적으로 제지될 수 있습니다 발생합니다. 이 돌입 현재는 짧게 지속됩니다, 그러나 그것의 봉우리 전류는 거대합니다. 그것은 변환 힘, 스위치 힘 및 UPS 힘에 있는 동작 전류의 100배 초과할 조차 수 있습니다. 따라서 큰 파도 currentmeasures를 제한하는 것은 효과적으로 가지고 갔습니다 이어야 합니다. 현재가 NTC 서미스터에 직접 적용될 때, NTC 저항은 NTC 서미스터의 난방으로 빠르게 줄일지도 모릅니다. 회로에 있는 시리즈에 있을 때 힘 유형 NTC 서미스터에는 지정된 영 powerresistance가, 그것 큰 파도 현재스위치에 효과적으로 제지할 수 있습니다 있습니다. 그것이 큰 파도 현재 극한 함수를 완료한 후에, 아주 작은 가치에 현재 가동 지속적으로, 저항 candecrease는, 그것의 전력 소비, 좌우하지 않습니다 정상 작동 현재를 무시될 수 있습니다 때문에. 그러므로, 전력 공급 반복에 있는 힘 NTC 서미스터를 적용하는 것은 파괴에서 전기 장비를 보호하는 큰 파도 현재를 제지하는 mostbrief 측정 가장 효과적이게 입니다.
1개 단위가 모든 현재 유효할 것이 것 거의 지휘해 경향이 있을 것이기 때문에, NTC 서미스터 회로에서 와 동시에 사용될 수 없습니다 주의되십시오.
주요 모수:
영출력 저항 가치 R25 (Ω)
최대 안정되어 있는 현재 I (아)
최대 현재 (Ω)에 있는 대략 저항
열 시간 상수
소산 인자 (MW ℃)
조작 온도 범위 -55~+200 ℃
이점
MF72 시리즈 서미스터는 각의 전력 공급 반복에 있는 돌입 현재 제한을 위해 색깔 텔레비젼/감시자의 CRT의 전력 공급, 밸러스트/CFL 등 및 난방 반복, 히이터, 필라멘트 등의 종류 사용됩니다.
MF72 시리즈 서미스터에는 광선 지도 수지 코팅 유형 제품, 그것 있습니다 작은 부피, 고성능의 특성이, 돌입 현재, 빠른 응답, 장수, 높은 신뢰성, 등의 강한 제한입니다.
온도는 동안 서미스터의 물자 일관된 것 줄 (B) 증가하고 있습니다 남아 있 저항은 감소합니다. 더 높으면 열용량이, 더 강합니다 돌입 현재 제한의 기능은. 열 시간 상수 (t) 및 열 방산 불변의 것 (d)의 제품에 직접적인 비율입니다.
MF72 시리즈 서미스터에는 전력 공급의 엇바꾸기 전력 공급, UPS 전력 공급, CFL, 밸러스트, 회로, 등에서 주로 사용되는 이렇게 넓은 응용 범위가 있습니다.
