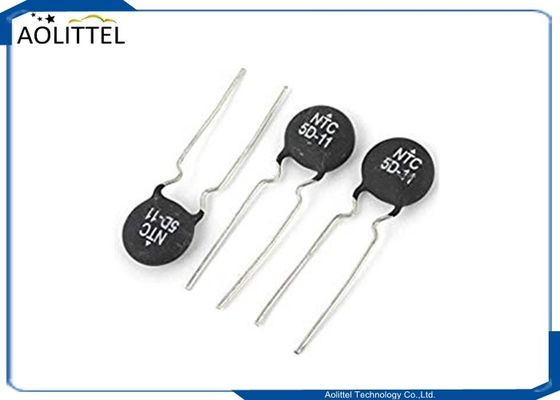

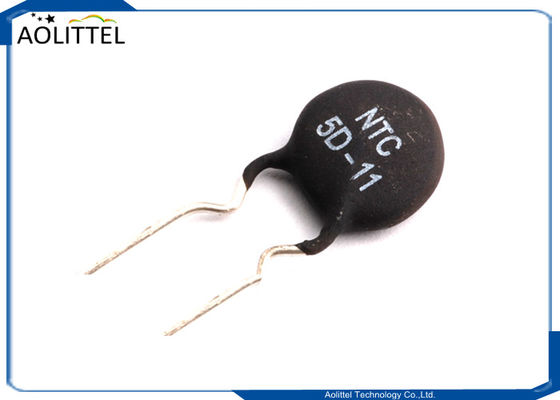

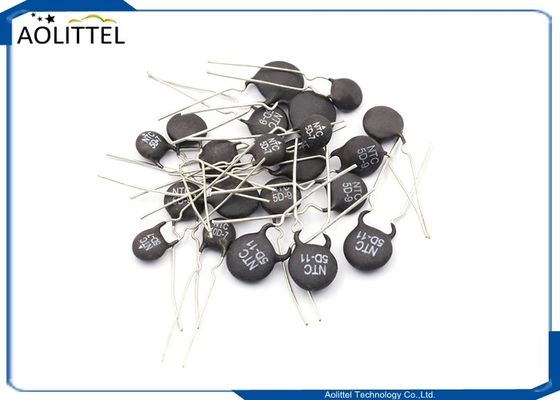

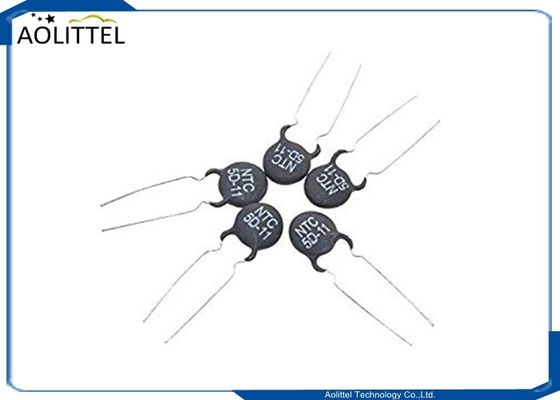

5 오름 4A 뚫림 전력 NTC 열전도 급류 제한 MF72-5D-11 7.5mm 납 간격
설명
* NTC 온도 변압기는 신뢰성 있고 안정적이며, 과류 제어 범위가 넓습니다.
* 작은 크기와 큰 전력으로, 그들은 급류를 억제 할 수있는 강력한 능력을 가지고 있습니다.
* 큰 물질 상수 (B 값), 작은 잔류 저항.
* 열 충격 저항성, 광범위한 작동 온도 범위.
* 모터, 히터, 전구 전압 안정기, 전자 에너지 절약 램프, 전자 수정기 및 기타 전자 설비의 입력 전류를 제어하는 데 사용됩니다.
참고: 온도istor는 회로에서 병렬로 사용할 수 없습니다.
사양
* 제품 이름: NTC 열매기
* 색상: 검은색, 은색
* 재료: 세라믹, 금속
* 모델: 5D-11
* 0 전력 저항 @ 25C: 5 오름
* B 값: >/=2700
* 열 회복 시간 계수: 45s
* 열 분산 상수: 13mw/C
* 운영 온도: -50~200C
* 최대 정지 상태 전류: 4A
* 25C 단열 최대 저항: = 0.139 오름
* 납 유형: 방사선 방향
* 리드 형태: 알리는 것
* 핀 피치: 7.5mm
* 납 크기 (약): 0.7 x 25mm / 0.03 x 1인치 (D * L)
* 몸 크기 (약): 11 x 4.8mm / 0.43 x 0.19인치 (D * T)
| 부문 번호 | 저항 @ 25°C R25 (Ω) |
맥스 안정적 전류 (A) |
대략. 저항력 최대 전류 (Ω) |
분산 요인 (mW/°C) |
열 시간 일정한 (S) |
운영 온도 (°C) |
|
MF72-5D11
|
5 | 4 | 0.156 | 13 | 45 | .-55°C~200°C |
용량 애플리케이션에 대한 강류를 제한하기 위해 올바른 NTC 열전지 유형을 선택하는 방법?
입력 전류는 전자 시스템의 전원 공급 장치에 전력을 적용할 때 최대, 즉각적인 입력 전류를 의미합니다.DC 시스템은 입력 콘덴시터와 AC 입력 시스템과 입력 직렬기 및 콘덴시터를 가지고 있으며 관련 장비가 켜지면 높은 입력 전류를 표시 할 수 있습니다.이 부류를 최소화하기 위한 조치가 취하지 않으면 전력 장치에 손상을 입히고 장비의 수명을 줄일 수 있습니다.급류를 줄이는 안전하고 비용 효율적인 방법은 급류 제한기 (상폭 제한기) 를 사용하는 것입니다., 이것은 음 온도 계수 (NTC) 온도istor의 특별한 유형입니다.
전원 스위치가 눌러질 때 급류가 발생합니다.이것은 입력 필터 콘덴시터가 짧은 역할을하고 그것의 최소 동등 시리즈 저항 (ESR) 과 라인 저항이 몇 밀리오프스이기 때문에 발생합니다., 이것은 높은 강류로 이어질 수 있습니다.
4가지 요인이 강류에 영향을 줄 수 있습니다.
우리는 이 네 가지 항목의 세부 사항을 소개합니다. 먼저 입력 콘덴서로 인해 발생하는 입력 전류의 에너지를 살펴볼 것입니다.
(방정식 1)
어디:
E = 부류의 에너지
C = 용량 값 (F)
V최고치= 결과 최고 전압
NTC 열전istor에 필요한 최소한의 저항은 선 전압, 최고 류,그리고 피지 및 서킷 브레이커 등급으로 인한 원하는 입력 전류 제한엄지손가락 규칙으로, 허용되는 최대 류가 알려지지 않으면,다이오드 브릿지 사양이나 오실로스코프에서 입력 전류의 판독이 NTC 열매istor에 필요한 최소 저항을 결정합니다.일반적으로 오실로스코프에서 관찰 된 강류의 1/3이 허용됩니다.
예를 들어:
(방정식 2)
어디:
R미니= NTC 온도역에 필요한 최소 저항 t = 0 및 온도 = 25 oC
난제한= 바람직한 융합 전류 제한
작동 전류는 NTC 열전istor의 평형 전류 등급과 같거나 그 이하여야 합니다.
최대 평형 전류는 다음과 같이 구할 수 있다.
(방정식 3)
어디:
난맥스= 최대 평형 전류
출력 전력 = 변압기의 출력 전력
효율 = 트랜스포머의 효율
입력 전압 = 최소 입력 전압
일부 응용 프로그램에서, NTC 온도istor는 입력 전류 후에 시간 릴레로 우회됩니다.리레가 고장 났을 경우 평상시 전류를 처리 할 수있는 열역을 선택하는 것이 좋습니다..
환경 온도는 다음과 같은 것이 필요한지 결정합니다.
NTC 온도전자의 명목 저항은 25 oC입니다. 따라서 온도전자의 저항이 더 낮기 때문에 25 oC 이상의 주변 온도에서 저항 등급을 낮출 필요가 있습니다.Ametherm (저항/시간) R/T 곡선은 얼마나 많은 de-rating가 필요한지 결정합니다..
