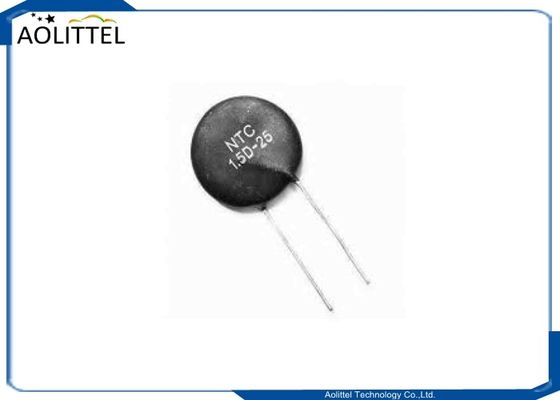

입력 전류 제한기 1R5 25mm 10A MF72 전력 온도 주전 NTC 1.5D-25 온도 센서
특징
RoHS & REACH & 하롤겐 없는 준수
지름은 5D에서 20D까지
높은 전력 등급
넓은 저항 범위
비용 효율성
신청서
전력 변환기 및 스위치 전력에서 널리 사용됩니다.
히터, 발라스트 및 전력 회로 보호용
전원 공급 장치,전기 전원,UPS 전원 전자 에너지 절약 램프 전자 밸러스트 및 모든 종류의 전기 히터 모든 종류의 RT, 디스플레이 전구 및 기타 조명 램프
설명
NTC 또는 음 온도 계수 온도 변수는 일반적으로 급류 제한 및 감지 응용 프로그램에 사용됩니다. (NTC 온도 변수 온도가 증가하면 저항이 감소합니다.) 급속한 응용 프로그램에서이 속성은 회로에 전류 급류를 줄이기 위해 사용되며 이로 인해 크루이트 브레이커가 작동하고 피지트가 부딪히거나 모터 또는 필라멘트의 손상이 발생할 확률을 줄입니다..
센싱 애플리케이션에서 이 속성은 주변 온도 변동으로 인한 회로 저항의 변화를 보상하도록 허용합니다.
작동 온도
| 크기 | 작동 온도 범위 |
| φ5mm | -40°C ~ 155°C |
| φ7mm/φ9mm/φ11mm | -40°C ~ 175°C |
| φ13mm/φ15mm/φ20mm | -40°C ~ 200°C |
전기 특성
| 제1부 | R25 (Ω) |
맥스.정확해 상태 전류 (A) |
잔류물 저항력 (Ω) |
B25/85 (K) |
테마 시간 일정한 (s) |
분산 요인 (mw/°C) |
운영 온도 (°C) |
| 25D-13 | 25 | 2 | 0.625 | 3200 | ≤ 70 | ≥13 | -40-+200 |
| 30D-13 | 30 | 2 | 0.696 | 3200 | |||
| 33D-13 | 33 | 2 | 0.765 | 3200 | |||
| 47D-13 | 47 | 2 | 1.091 | 3200 | |||
| 50D-13 | 50 | 2 | 1.161 | 3200 | |||
| 60D-13 | 60 | 2 | 1.392 | 3200 | |||
| 80D-13 | 80 | 1.5 | 1.856 | 3200 | |||
| 120D-13 | 120 | 1 | 2.785 | 3200 | |||
| 1.3D-15 | 1.3 | 8 | 0.083 | 2700 | ≤ 90 | ≥16 | -40-+200 |
| 1.5D-15 | 1.5 | 8 | 0.084 | 2700 | |||
| 2.5D-15 | 2.5 | 7 | 0.135 | 2700 | |||
| 3D-15 | 3 | 7 | 0.136 | 2700 | |||
| 4D-15 | 4 | 6 | 0.199 | 2700 | |||
| 5D-15 | 5 | 6 | 0.127 | 2800 | |||
| 6D-15 | 6 | 5 | 0.188 | 2800 | |||
| 7D-15 | 7 | 5 | 0.191 | 3000 | |||
| 8D-15 | 8 | 5 | 0.201 | 3000 | |||
| 10D-15 | 10 | 5 | 0.209 | 3000 | |||
| 12D-15 | 12 | 4 | 0.267 | 3000 | |||
| 15D-15 | 15 | 4 | 0.305 | 3200 | |||
| 16D-15 | 16 | 4 | 0.306 | 3200 | |||
| 18D-15 | 18 | 4 | 0.338 | 3200 | |||
| 20D-15 | 20 | 4 | 0.347 | 3200 | |||
| 22D-15 | 22 | 4 | 0.381 | 3200 | |||
| 25D-15 | 25 | 3 | 0.433 | 3200 | |||
| 30D-15 | 30 | 3 | 0.519 | 3200 | |||
| 33D-15 | 33 | 3 | 0.571 | 3200 | |||
| 40D-15 | 40 | 3 | 0.587 | 3200 | |||
| 47D-15 | 47 | 3 | 0.690 | 3200 | |||
| 50D-15 | 50 | 3 | 0.734 | 3200 | |||
| 60D-15 | 60 | 3 | 0.881 | 3200 | |||
| 80D-15 | 80 | 2 | 1.175 | 3200 | |||
| 120D-15 | 120 | 1.5 | 1.763 | 3200 | |||
| 0.7D-20 | 0.7 | 11 | 0.105 | 2700 | ≤ 120 | ≥ 20 | -40-+200 |
| 1D-20 | 1 | 10 | 0.111 | 2700 | |||
| 1.3D-20 | 1.3 | 9 | 0.131 | 2700 | |||
| 2.2D-20 | 2.2 | 8 | 0.129 | 2800 | |||
| 2.5D-20 | 2.5 | 8 | 0.147 | 2800 | |||
| 3D-20 | 3 | 8 | 0.152 | 2800 | |||
| 5D-20 | 5 | 7 | 0.158 | 3000 |
| 제1부 | R25 (Ω) |
맥스.정확해 상태 전류 (A) |
잔류물 저항력 (Ω) |
B25/85 (K) |
테마 시간 일정한 (s) |
분산 요인 (mw/°C) |
운영 온도 (°C) |
| 6D-20 | 6 | 6 | 0.189 | 3000 | ≤ 120 | ≥ 20 | -40-+200 |
| 8D-20 | 8 | 6 | 0.198 | 3000 | |||
| 10D-20 | 10 | 6 | 0.210 | 3000 | |||
| 12D-20 | 12 | 5 | 0.213 | 3200 | |||
| 16D-20 | 16 | 5 | 0.221 | 3200 | |||
| 20D-20 | 20 | 4 | 0.277 | 3200 | |||
| 30D-20 | 30 | 4 | 0.416 | 3200 | |||
| 33D-20 | 33 | 4 | 0.450 | 3200 | |||
| 60D-20 | 60 | 4 | 0.817 | 3200 | |||
| 0.7D-25 | 0.7 | 13 | 0.058 | 2700 | ≤ 160 | ≥27 | -40-+200 |
| 1D-25 | 1 | 11 | 0.083 | 2700 | |||
| 1.3D-25 | 1.3 | 10 | 0.108 | 2700 | |||
| 1.5D-25 | 1.5 | 10 | 0.125 | 2700 | |||
| 2.5D-25 | 2.5 | 9 | 0.135 | 2800 | |||
| 3D-25 | 3 | 9 | 0.153 | 2800 | |||
| 5D-25 | 5 | 8 | 0.162 | 3000 | |||
| 8D-25 | 8 | 7 | 0.208 | 3000 | |||
| 10D-25 | 10 | 7 | 0.259 | 3300 | |||
| 12D-25 | 12 | 6 | 0.311 | 3300 | |||
| 16D-25 | 16 | 6 | 0.415 | 3300 |
참고:1특별한 표시가 없는 한,R25의 허용 허용 허용값은 ±20%입니다.
열전지 용어-열조량 에 사용 되는 용어 와 개념
온도 변압기 에 대해 배우려면, 그 사용 방법 과 기능 을 설명 하기 위해 자주 사용 되는 용어 들 을 익히는 것 이 필수적 이다.이것은 열조개를 구매할 때 만날 수 있는 몇 가지 용어입니다.:
현재 시간 특성
표시된 주변 온도에서, 이 특성은 온도istor가 전류를 통과하고 전압이 도입되거나 중단되는 시간 사이의 관계입니다.
계속 분산
이것은 특정 주변 온도에서 체온의 변화와 열전istor의 전력 소모의 변화의 비율입니다.이 비율 은 보통 섭씨 단위 당 밀 왓트 로 표현 된다.
최대 작동 온도
이것은 안정성 특성을 손상시키지 않고 장기간 계속 작동 할 수 있는 열전istor의 최대 체온입니다.내부 또는 외부 열 또는 둘 다이 온도를 생성 할 수 있습니다하지만 체온은 표시된 최대값을 초과해서는 안 됩니다.
최대 정정 상태 전류
이 용어는 전력 온도역의 경우 사용됩니다. 온도역이 통과 할 수있는 연속적이고 안정적인 상태 전류입니다. 전류는 DC 또는 RMS AC가 될 수 있습니다.일부 온도 변압기의 최대 평형 전류는 최대 작동 환경 온도 65°C에서 가정됩니다.65도 이상의 온도를 가질 수 있고, 이 경우, 열조직은 스펙에 따라 설계될 수 있습니다.
NTC
이 약칭은 음 온도 계수를 의미합니다. 이것은 온도 계열의 온도가 상승하면 제로 전력 저항이 감소하는 온도 계열의 일종입니다.
PTC
이 약칭은 "긍정 온도 계수"를 뜻하며, PTC 온도역은 체온이 상승함에 따라 제로 전력 저항이 증가한다는 점에서 NTC 온도역의 반대입니다.
안정성
온도 변압기는 보통 다양한 시험 조건에 노출 됩니다. 시험 방법 을 적용 한 후 특정 특성 이나 특성 을 유지 할 수 있을 때 안정적 이라고 간주 됩니다..
표준 기준 온도
25°C (또는 77°F) 는 제로 전력 저항이 명소일 때 온도전istor의 온도이다. 이것은 가장 자주 인용되는 전기 특성 중 하나입니다.
온도와트 특성
이 특성은 특정 환경 온도에서 열전istor의 온도와 평형 상태의 와트 사이의 관계를 나타냅니다.
열시간 상수
열전istor가 0 전력 상태에서 단계 함수 변화로 인해 초기 및 최종 체온의 차이의 63.2%를 변화시키면,열시간 상수가 필요합니다..
0 전력 저항
이 값은 열전istor의 저항값 (dc) 을 가리킨다. 열전istor의 전력 소모가 충분히 낮을 때 특정 온도에서 측정된다.전력의 추가 감소는 0보다 크지 않습니다저항의 변화의 0.1% (또는 허용량의 1/10이 더 적다)
