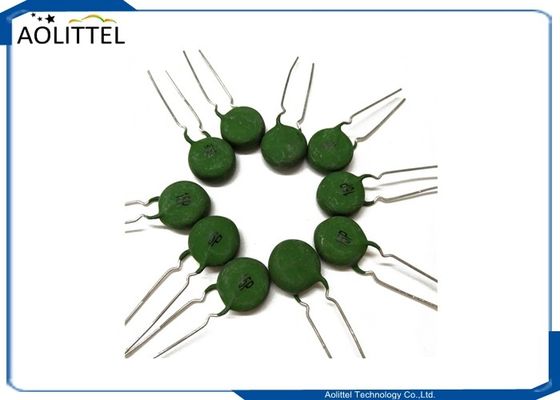

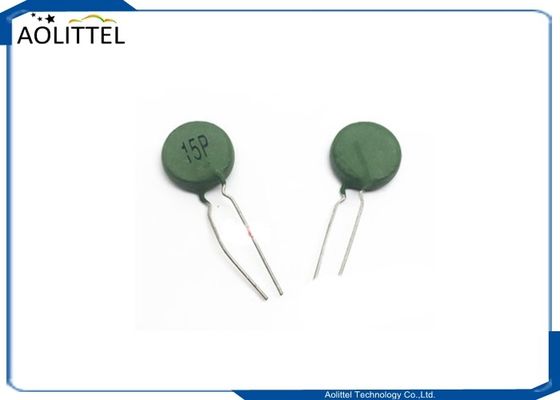

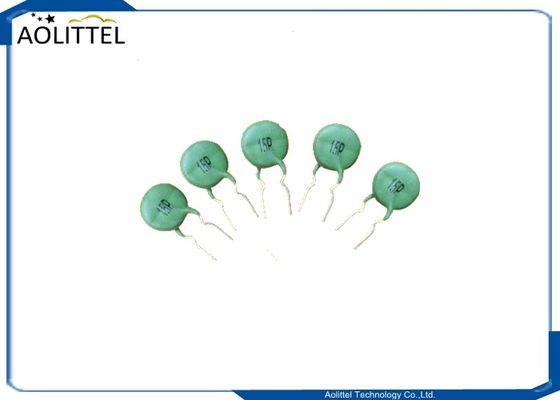

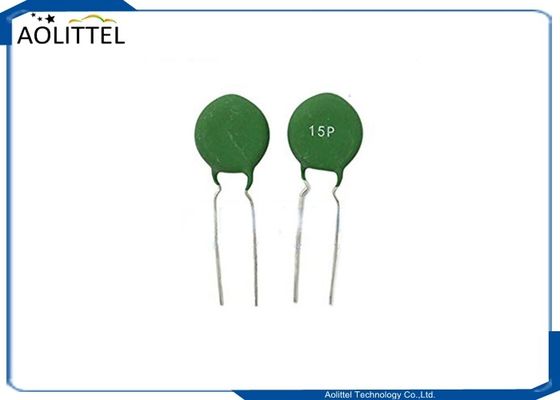

15mm 테르미스토 PTC 15P 15mm 피치 5mm 100R 120도 열 저항 200mA 녹색 통신용 AC 회로
작동 원칙
15P (100R) 16P (5R) 19P (100R) MZ126A (12R)
PTC 열전기를 부하 회로에 연속으로 연결합니다. 회로가 정상 작동 상태에서 PTC 열전기를 통과하는 전류는 평준 전류보다 작습니다.PTC 열전도 정상 상태이고 저항은 작습니다, 보호 회로의 정상성에 영향을 미치지 않습니다. 회로 고장이 발생하면 전류는 등급 전류를 크게 초과합니다 (정상적인 작동 전류의 2 배),그리고 PTC 온도istor가 갑자기 뜨거워집니다., 높은 저항 상태를 보여주기 때문에 회로는 보호 목적으로 상대적으로 "폐지" 상태입니다. 결함이 제거되면,PTC 열전도 자동으로 낮은 임피던스 상태로 돌아와 회로는 정상 작동을 재개합니다..
장착
강제 클램핑, 일면 로딩 또는 양면 로딩으로 장착 할 수 있습니다. 표면에 용접을 권장하지 않습니다.
응용 프로그램
• 열운동장치 및 밸브
• 난방판
• 증발기
• 히터
응용 프로그램 - 다른 부분
인버터 용접 기계는 제조에 필요한 기술 때문에 세계에서 점점 더 인기가 있습니다. 그러나 좋은 보호는 인버터 용접 기계가 장기적으로 잘 작동 할 수 있습니다..우리는 초전류 보호 / 초전압 보호에 대한 부품의 모든 세트를 공급 할 수 있습니다. 아래는 우리의 고객을 공급하는 목록입니다 ref:
| 바리스토르 |
07D361K 10D471K 10D681K 14D330K 14D151K 20D820K 20D102K 20D121K 20D121K 25D431K 25D751K 25D681K 32D431K 25D751K 32D681K |
| PTC 열매기 | 126A 15P 16P 16P 16P 5R0M265 08M12RM265 05M120-180 19P MZ72-18ROM MZ11-13N13-20 MZ12-16P2R1H140, MZ12-16P4R7H140, MZ11-16P5R0H265, MZ11-16P6R0H265, MZ11-16P7R0H265, MZ11-16P10RH265, MZ11-16P12RH265, MZ11-16P12RH265, MZ72-18RM |
| NTC 열매기 | 2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| 퓨즈 |
유리 퓨즈/세라믹 퓨즈 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU 마이크로 퓨즈 MTS/MFS/NTS/NFS/TMS/FMS 8x4x8mm 표면 장착 퓨즈 6125 2410 SET/SEF/SFE/STE/SST/SSF |
차원(mm)
| 제1부 | DMAX | W±1.0 | TMAX | Φd±0.05 |
| 15P ((MZ21- P101RNM) | 14.0 | 5 | 7.0 | 0.8 |
전기 성능
| 제1부 |
등급 저항력 (25°C±1°C) |
스위치 온도 (±7°C) |
견디세요 전압 AC |
작동하지 않는 전류 (40°C에서) |
전형적인 이동 전류 | 작동 환경 온도 범위 |
| 15P | 100Ω±25% | 120°C | 600V | 100mA | 200mA | -10~+45°C |
제조 과정
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
제조업
|
|
|
|
피지 또는 PTC? - 과류 사고로부터 보호
전자 장비의 과전류 보호에 있어서 안전 장치는 오랫동안 표준 솔루션이었습니다.
열리면 전기의 흐름을 완전히 멈추게 됩니다. 이것은 원하는 반응일 수도 있습니다.사용자의 주의를 끌 수 있는 과부하 상태의 원인이 될 수 있는.
그러나 사용자 개입 없이 일시적인 과부하에서 자동 복구가 바람직한 상황과 회로도 있습니다.양성 온도 계수 (PTC) 온도 장치 (also called resetable fuses or polymericpositive temperature coefficient devices (PPTCs)) 는 이러한 유형의 보호를 달성하는 훌륭한 방법입니다..
PTC가 어떻게 작동하는지
PTC는 전도성 입자 (일반적으로 탄소 흑자) 로 충전된 폴리머 물질의 조각으로 구성됩니다.방온에서 폴리머는 반 결정 상태이고 전도성 입자는 서로 접촉합니다., 여러 개의 전도 경로를 형성하고 낮은 저항을 제공합니다 (일반적으로 같은 등급의 아푸스의 두 배 정도).
전류가 PTC를 통과하면 전력 (P = I2R) 이 분산되고 온도가 상승합니다. 전류가 정량 유지 전류 (Ihold) 보다 낮을 때까지,PTC는 낮은 저항 상태로 유지되며 회로는 정상적으로 작동합니다..
전류가 정차 전류 (,) 이트립을 초과하면 PTC는 갑자기 뜨거워집니다. 폴리머는 amorphous 상태로 변화하고 확장하여 전도성 입자 사이의 연결을 끊습니다.
This causes the resistance to increase rapidlyby several orders of magnitude and reduces the current to a low(leakage) value just sufficient to keep the PTC in thehigh-resistance state — generally from around tens toseveral hundred milliamps at rated voltage (Vmax)전원을 끄면 장치가 냉각되고 낮은 저항 상태로 돌아갑니다.
PTC 및 피지 변수
피지과 마찬가지로, PTC는 가등전압에서 중단할 수 있는 최대 단회로 전류 (Imax) 를 위해 등급화됩니다. 전형적인 PTC의 imax는 40A이며 100A에 도달할 수 있습니다.우리가 여기서 고려하고 있는 종류의 애플리케이션에 사용될 수 있는 크기의 피지용품의 중단 등급은 35~10개까지 다양할 수 있습니다.1000A로 정렬된 전압
PTC의 등급 전압은 제한되어 있습니다. 일반용 PTC는 60V 이상 등급이 없습니다.하지만 작동 전압은 여전히 60V입니다)· SMT 및 작은 카트리지 퓨즈는 32 ~ 250V 이상의 등급으로 제공됩니다.
PTC의 운영 전류 등급은 약 9A 정도이며, 여기서 고려되는 유형의 피지용의 최대 수준은 20A를 초과할 수 있으며, 일부는 60A까지 사용할 수 있습니다.
PTC의 사용 가능한 상온 제한은 일반적으로 85C이며, 얇은 필름 SMT 피지용 최대 작동 온도는 90C이며, 작은 카트리지 피지용은 125C입니다.PTC와 안전 장치 모두 20C 이상의 온도에서 열을 줄여야합니다.하지만 PTC는 온도에 더 민감합니다.
과류 보호 장치의 설계시, 전류/자연의 열 제거에 미치는 영향, 공기 흐름,그리고 열 공급원 근처PTC의 반응 속도는 시간 지연 피지와 비슷합니다.
일반 PTC 애플리케이션
Much of the design work for personal computersand peripheral devices is strongly influenced by the Microsoft andIntel System Design Guide which states that “Using a fusethat must be replaced each time an overcurrent condition occurs isunacceptable또한,이 큰 시장에 대한 SCSI 표준에는 이 자원을위한 최대 전류량을 제한하기 위해 피지 대신 긍정적 인 온도 계수 장치를 사용해야한다는 내용이 포함되어 있습니다.
PTC는 전화 중앙 사무실 장비, 고객 부지 장비, 경보 시스템, 셋 톱 박스, VOIP 장비,및 가입자 라인 인터페이스 회로그들은 배터리 팩, 배터리 충전기, 자동차 문 잠금, USB 포트, 스피커 및 PoE에 대한 주요 보호를 제공합니다.
SCSI 플러그 앤 플레이 애플리케이션은 메인보드와 컴퓨터 포트에 자주 연결되고 끊어질 수 있는 많은 주변기기를 포함합니다. 마우스, 키보드,프린터, 모덤 및 모니터 포트는 결함 단위 또는 손상된 케이블의 연결과 결함 연결의 기회를 제공합니다. 결함 수정 후 재설정 할 수있는 기능은 특히 매력적입니다.
PTC는 전원 공급 장치의 오작동으로 인한 과도한 전류로 인한 잠재적으로 손상되는 과전류로부터 디스크 드라이브를 보호할 수 있습니다.개별 PTC는 출력 회로에 배치되어 여러 부하 또는 회로가있는 경우 각 부하를 보호 할 수 있습니다..
모터 과잉 전류는 과도한 열을 발생시킬 수 있으며, 와일링 단열을 손상시킬 수 있으며, 작은 모터에서는 매우 작은 지름의 와이어 와일링의 고장까지 유발할 수 있습니다.PTC는 일반적으로 정상적인 모터 시작 전류 아래에서 작동하지 않습니다하지만 지속적인 과부하가 손상을 입지 않도록 행동합니다.
트랜스포머는 회로 장애로 인한 과전류에 의해 손상 될 수 있으며, aPTC의 전류 제한 기능은 보호를 제공 할 수 있습니다.
피지나 PTC?
다음 절차는 올바른 구성 요소를 선택하고 적용하는 데 도움이 될 것입니다.편견 없는 조언은 피지 및 PTC 기술을 동시에 제공하는 회사를 찾는 것이 현명합니다..
1회로 작동 매개 변수를 정의합니다:
정상 작동 전류 (암페어)
정상 작동 전압 (볼트)
최대 끊기 전류
실내 온도/등급
전형적인 과부하 전류
특정 과부하에서 필요한 열기 시간
일시적인 펄스가 예상됩니다
재설정 또는 일회용
에이전시 승인
장착형/형수
전형적인 저항 (회로):
2전동 보호 요소를 선택 (표 참조)
3선택된 부품이 응용 프로그램의 제약 내에서 작동하는지 여부를 결정하기 위해 시간-전류 (T-C) 곡선을 참조하십시오.
4- 적용 전압이 장치의 등급 전압보다 작거나 같고 작동 온도 제한이 장치에서 지정된 범위 내에 있는지 확인합니다.아래 방정식을 사용하여 열 열.
꽉 막아 = 꽉 막아
열 감소 요인
5장치의 최대 크기를 응용 프로그램에서 사용할 수있는 공간과 비교하십시오.
6실제 응용 프로그램에서 적합성과 성능을 독립적으로 테스트하고 평가합니다.
