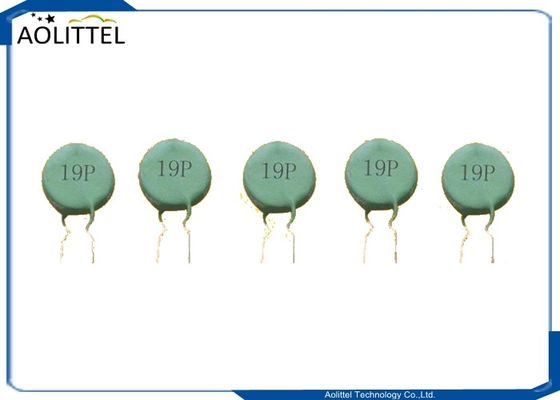

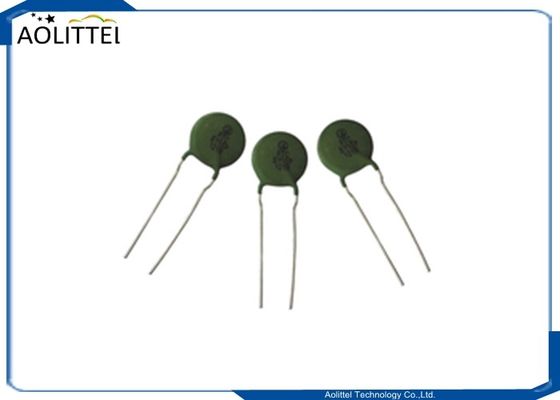

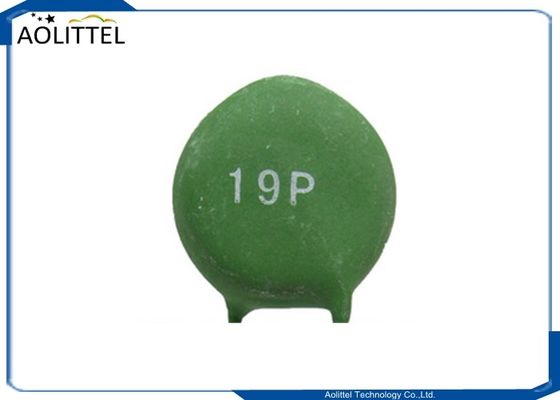

MZ21 세이어스 디스크 긍정적 온도 계수 열기 19P 18mm 100R 120C 600V 용접기
작동 원칙

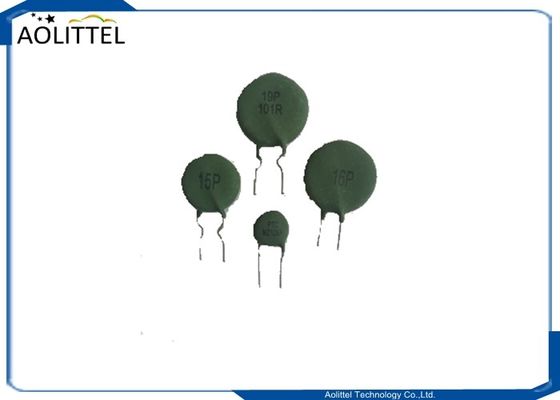

15P (100R) 16P (5R) 19P (100R) MZ126A (12R)
로드 회로에 PTC 열전도를 연속으로 연결합니다. 회로가 정상 작동 상태에서 PTC 열전도를 통과하는 전류는 정량 전류보다 작습니다.PTC 열전도 정상 상태이고 저항은 작습니다, 보호 회로의 정상성에 영향을 미치지 않습니다. 회로 고장이 발생하면 전류는 등급 전류를 크게 초과합니다 (정상적인 작동 전류의 2 배),그리고 PTC 온도istor가 갑자기 뜨거워집니다., 높은 저항 상태를 보여주기 때문에 회로는 보호 목적으로 상대적으로 "폐지" 상태입니다. 결함이 제거되면,PTC 열전도 자동으로 낮은 임피던스 상태로 돌아와 회로 정상 작동을 재개.
적용
전원 공급 장치 전환
트랜스포머, 어댑터, 충전
전자 코일, 컨트롤 패널
가전제품 (기온,오븐)
전자 회로
기기
응용 프로그램 - 다른 부분
인버터 용접 기계는 제조에 필요한 기술 때문에 세계에서 점점 더 인기가 있습니다. 그러나 좋은 보호는 인버터 용접 기계가 장기적으로 잘 작동 할 수 있습니다..우리는 초전류 보호 / 초전압 보호에 대한 구성 요소의 모든 세트를 공급 할 수 있습니다. 아래는 우리의 고객을 공급하는 목록입니다:
| 바리스토르 | 07D361K |
| PTC 열매기 | 126A 15P 16P 16P 16P 5R0M265 08M12RM265 05M120-180 19P MZ72-18ROM MZ11-13N13-20 MZ12-16P2R1H140, MZ12-16P4R7H140, MZ11-16P5R0H265, MZ11-16P6R0H265, MZ11-16P7R0H265, MZ11-16P10RH265, MZ11-16P12RH265, MZ11-16P12RH265, MZ72-18RM |
| NTC 열매기 | 2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| 퓨즈 | 유리 퓨즈/세라믹 퓨즈 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU |
차원(mm)
| 제1부 | DMAX | W±1.0 | TMAX | Φd±0.05 |

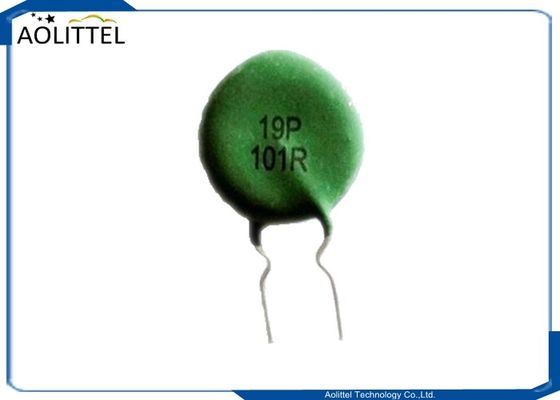

| 19P ((MZ21- P101RNM) | 19.0 | 7.5 | 8.0 | 0.8 |
전기 성능
| 제1부 | 등급 | 스위치 | 견디세요 | 작동하지 않는 전류 | 전형적인 이동 전류 | 작동 환경 온도 범위 |
| MZ21- P101RNM | 100Ω±25% | 120°C | 600V | 180mA | 360mA | -10~+45°C |
부분 번호
MZ21 - P 101 R MN
① ② ③ ④ ⑤ ⑥ ⑦⑧
①: PTC 열전도
②: 제품 유형 2 전류 제한자 3 지연 시간
③: 1면 코팅 2면 플라스틱 3면 빈
④: 스위치 온도 P 120C
⑤: 저항 값- 100 오름
⑥오프
⑦:용도 K:±10%, M:±20%, N:±25%
⑧:칩 직경 N:F18mm
저항-온도 곡선
현재 시간 곡선
제조 과정
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
제조업
|
|
|
|
주요 생산 라인 및 검사 장비 및 도구는 일본, 미국, 벨기에 및 스위스 및 대만 등에서 수입됩니다.두 가지 주요 제품의 연간 생산 용량은 각각 500만 pcs와 1억 5천만 pcs에 도달했습니다., 중국에서의 시장 점유율은 지속적으로 기술 혁신에 의해 각각 10%와 30% 정도입니다.이 회사에서 생산한 바리스터와 SPD는 국제 시장에서 좋은 평판을 얻었습니다., 일본, 미국, 홍콩 등과 같은 많은 국가 및 지역으로 수출되고 있으며, 미국 내 필립스 인도 및 GE와 같은 고객이 있습니다. FBT는 이미 한국의 LG 회사에 대량으로 판매됩니다.스페인, 인도 등으로도.
