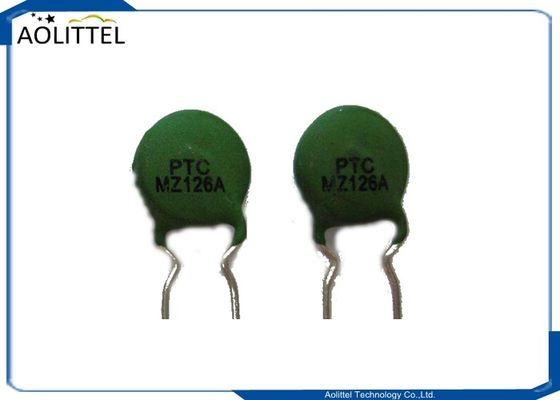

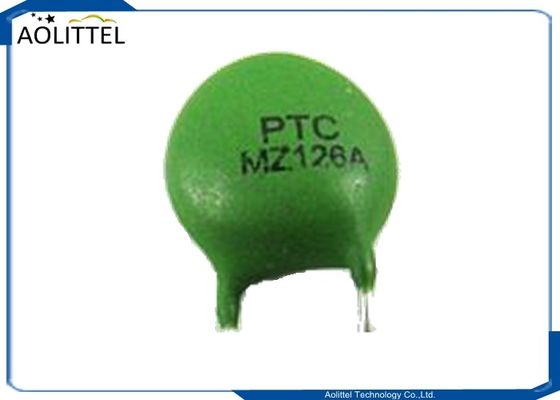

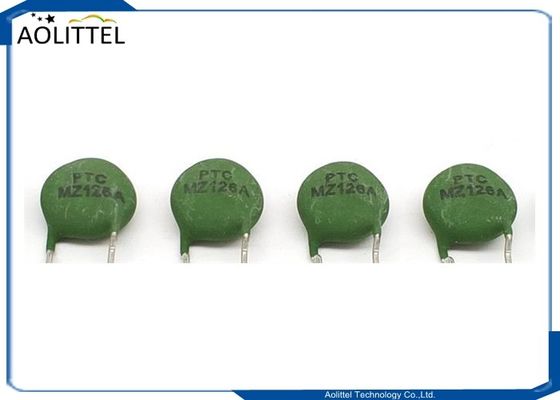

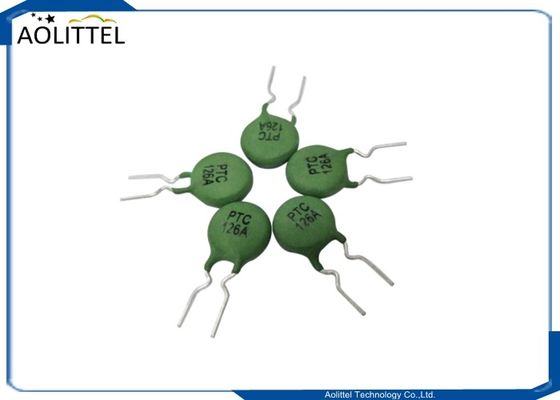

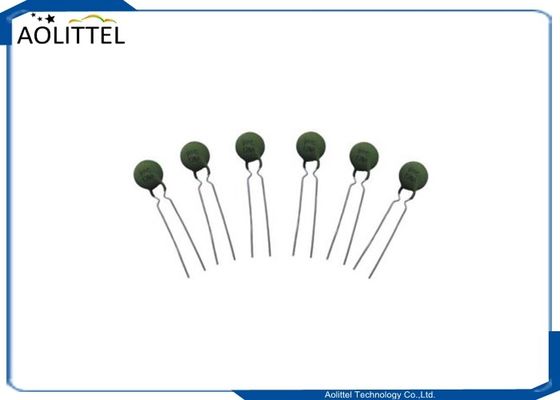

MZ126A PTC 열전도 양 온도 계수 열 저항 12R 2A 270V
주요 매개 변수
코팅: 실리콘
색상: 녹색
납 모양: 인-포밍
표시:
PTC
MZ126A
저항 25C: 12Ω±30%
작동 전류 (행동 전류가 아닌 전류): 25°C / 170mA 60°C / 130mA 60분 동안 작동하지 않습니다.
액션 전류 (보호 전류): 25°C 340mA < 300s 액션
최대 전류:2.0A ΔR/Rn≤20%
저항 전압: ≥270V ΔR/Rn≤20%
차원(mm)
|
Dmax |
10mm |
| Hmax | 5mm |
| F | 5mm |
| d | Φ0.5mm |
| h | 4mm |
작동 원칙
로드 회로에 PTC 열전도를 연속으로 연결합니다. 회로가 정상 작동 상태에서 PTC 열전도를 통과하는 전류는 정량 전류보다 작습니다.PTC 열전도 정상 상태이고 저항은 작습니다, 보호 회로의 정상성에 영향을 미치지 않습니다. 회로 고장이 발생하면 전류는 등급 전류를 크게 초과합니다 (정상적인 작동 전류의 2 배),그리고 PTC 온도istor가 갑자기 뜨거워집니다., 높은 저항 상태를 보여주기 때문에 회로는 보호 목적으로 상대적으로 "폐지" 상태입니다. 결함이 제거되면,PTC 열전도 자동으로 낮은 임피던스 상태로 돌아와 회로 정상 작동을 재개.
적용
인버터 용접 기계는 제조에 필요한 기술 때문에 세계에서 점점 더 인기가 있습니다. 그러나 좋은 보호는 인버터 용접 기계가 장기적으로 잘 작동 할 수 있습니다..우리는 초전류 보호 / 초전압 보호에 대한 부품의 모든 세트를 공급 할 수 있습니다. 아래는 우리의 고객을 공급하는 목록입니다 ref:
| 바리스토르 |
07D361K 10D471K 10D681K 14D330K 14D151K 20D820K 20D102K 20D121K 20D121K 25D431K 25D751K 25D681K 32D431K 25D751K 32D681K |
| PTC 열매기 |
126A 15P 16P 16P 16P 5R0M265 08M12RM265 05M120-180 19P MZ72-18ROM MZ11-13N13-20 MZ12-16P2R1H140, MZ12-16P4R7H140, MZ11-16P5R0H265, MZ11-16P6R0H265, MZ11-16P7R0H265, MZ11-16P10RH265, MZ11-16P12RH265, MZ11-16P12RH265, MZ72-18RM |
| NTC 열매기 | 2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| 퓨즈 |
유리 퓨즈/세라믹 퓨즈 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU 마이크로 퓨즈 MTS/MFS/NTS/NFS/TMS/FMS 8x4x8mm 표면 장착 퓨즈 6125 2410 SET/SEF/SFE/STE/SST/SSF |
제조 과정
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
제조업
|
|
|
|
다른 부품 번호
MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265 SPMZB-9H25RH265,SPMZB-9Z1R0H15,SPMZB-9Z1R2H15,SPMZB-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100MZ25-20RM145WMZ12A-22RM100,WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,WMZ12A-62RM075,WMZ12A-68RM045,WMZ12A-68RM050,WMZ12A-68RM05WMZ12A-68RM060WMZ12A-75RM045, WMZ12A-82RM040, WMZ12A-68RM060, WMZ12A-101M030, WMZ12A-101M035, WMZ12A-101M035, WMZ12A-101M040, WMZ12A-101M045, WMZ12A-101M050, WMZ12A-101M055, WMZ12A-121M030, WMZ12A-121M035, WMZ12A-121M050, WMZ12A-151M025,WMZ12A-151M030,WMZ12A-151M035,WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,WMZ12A-102M004,WMZ12A-152M003,WMZ12A-222M002
