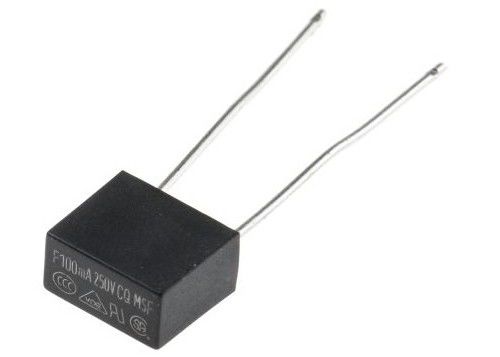

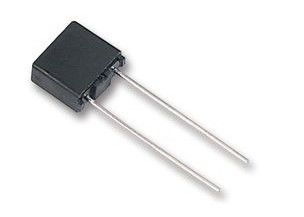

UL VDE CSA 탄약 패키지 방사성 납 검정 열탄화물 급풍 마이크로 퓨즈 MSF 005 F5A 250V 8.35x7.7mm
승인
VDE 50mA ~ 6.3A
CSA 수용 50mA ~ 6.3A
UL 인정 50mA ~ 6.3A
PSE 1A ~ 6.3A
CCC 50mA ~ 5A
CQC 6.3A
전기적 특성
| 등급 전류 |
1.5인치 | 2.1in | 20.75인치 | 4 | 10 | ||
| 미니 | 맥스 | 미니 | 맥스 | 미니 | 맥스 | 맥스 | |
| 50mA~5A | 60분 | 30분 | 10ms | 3초 | 3ms | 300ms | 20ms |
| 6.3 A | 60분 | 30분 | 10ms | 5초 | 3ms | 300ms | 20ms |
환경 온도 25°C
기계적 차원
사양
| 제품 종류 | (A) | (V) | 냉각성 | 최대 전압 하락 | I2T 값 | 분쇄 능력 | 무게 (단품) |
| 국경없는의사회050 | 50mA | 250V | 4.197 | 850 | 0.000675 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회063 | 63mA | 250V | 2.802 | 750 | 0.001429 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회080 | 80mA | 250V | 1.71 | 650 | 0.007258 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회100 | 100mA | 250V | 1.16 | 600 | 0.009 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회125 | 125mA | 250V | 1.0002 | 550 | 0.012656 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회160 | 160mA | 250V | 1.4923 | 500 | 0.02304 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회200 | 200mA | 250V | 1.0965 | 480 | 0.0324 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회250 | 250mA | 250V | 0.7007 | 440 | 0.081563 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회315 | 315mA | 250V | 0.382 | 400 | 0.093768 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회400 | 400mA | 250V | 0.3006 | 370 | 0.1296 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회500 | 500mA | 250V | 0.2471 | 350 | 0.30375 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회630 | 630mA | 250V | 0.146 | 320 | 0.375071 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사회800 | 800mA | 250V | 0.104 | 300 | 0.6912 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 001 | 1A | 250V | 0.08 | 280 | 0.72 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 002 | 2A | 250V | 0.033 | 240 | 3.6 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 004 | 4A | 250V | 0.0133 | 160 | 19.44 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 005 | 5A | 250V | 0.0109 | 150 | 21.375 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사단 1번25 | 1.25A | 250V | 0.0581 | 280 | 1.125 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| 국경없는의사단 1번60 | 1.6 A | 250V | 0.0406 | 250 | 2.1888 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 250 | 2.5A | 250V | 0.0229 | 200 | 7.03125 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 315 | 3.15A | 250V | 0.0179 | 180 | 8.037225 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 004 | 4A | 250V | 0.0133 | 160 | 19.44000 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 005 | 5A | 250V | 0.0109 | 150 | 21.37500 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
| MSF 630 | 6.3 A | 250V | 0.0087 | 150 | 46.4373 | 35A 또는 10*등급 전류 250V AC | 0.35419 |
중계 등급
35암페르 또는 10배의 명산전류, 250V AC에서 그 중 어느 쪽이 더 큰지 선택한다.
환경 사양
작동 온도 -55°C ~ +125°C
진동 MIL-STD-202G, 방법 201 ((10-55 Hz x 3축/부하 없이)
소금 스프레이 MIL-STD-202G, 방법 101, 시험 조건 B (48시간)
단열 저항 MIL-STD-202G, 방법 302, 시험 조건 A (열린 후) 최소 10,000 오름
소금 열 저항 MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초)
열 충격: MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C)
물리적 사양
재료 기본 및 캡: 검은 색 열 플라스틱, UL 94-V0
둥근 핀: 구리, 진료
포장
1대용품: 상자당 1000개

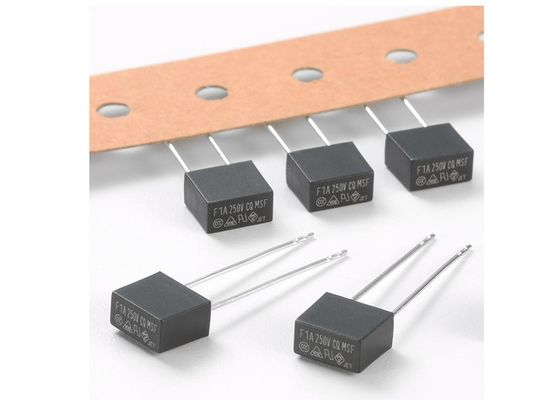

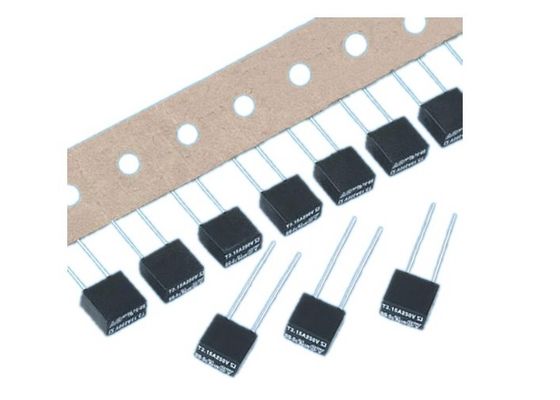

2탭: 탄약 팩, 1,000 pcs 박스
