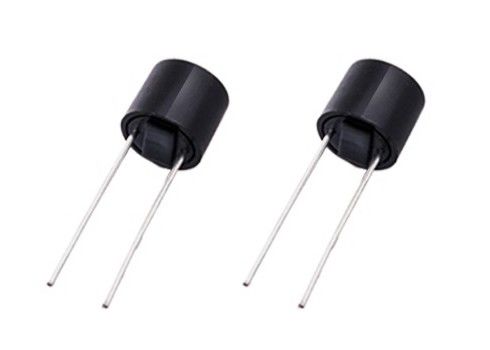

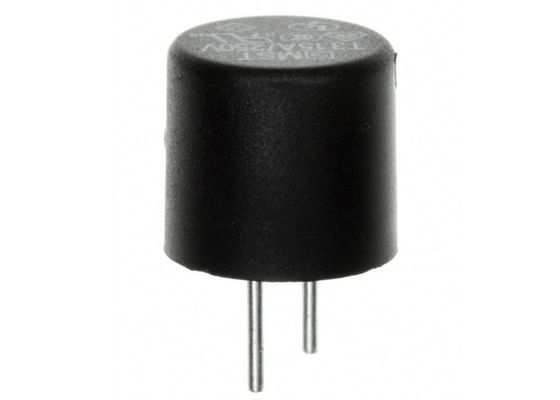

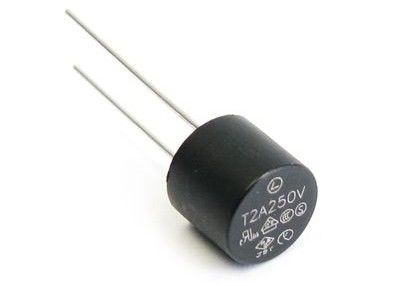

8.5x7.2mm SR-5-2A-AP 소형 크기의 둥근 플라스틱 타임래그 마이크로 피우스 SRT1200A T2A250V 납 간격 5.08mm
시간 지연 퓨즈는 추가 보호를 위해 플래스틱 캡과 발화성 UL 94V0 기반을 갖추고 있습니다. 그들은 1차 및 2차 응용 프로그램에서 유해한 과류로부터 보호하고 있으며,직사각형 납형 설계로 PCB 공간을 최소화합니다..
에이전시 승인
UL: 250mA ~ 4A 및 250V
VDE: 250mA ~ 4A 및 250V
CCC: 250mA ~ 4A 및 250V
SEMKO: 250mA ~ 4A 및 250V
PSE: 1A ~ 5A 및 250V
KTL: 250mA ~ 4A 및 250V
차원(mm)
| 시험 표준: | IEC60127-1 IEC20167-3 GB9364.1 GB9364.3 |
| 중계 등급: | 35A 또는 10In |
| 작동 온도: | -55°C ~ +125°C |
| 소재: | 케이스:열성 플라스틱 나일론 기초:열성 플라스틱 나일론 납선:연금 구리선 |
| 용접 방법: | 물결 용접: 260°C, 최대 10초 수동 용접: 최대 370°C 5초 |
| 체형 | 유연성 퓨즈 |
| 폐지 | 반사 |
| 납 간격 | 50.08mm |
부문 번호
| 카탈로그 |
전류 암페어 |
전압 |
맥스 전압 |
녹기 통합 |
||
| - 아니 | 등급 | 등급 | 떨어뜨려 | (A2.S) | ||
| SRT0250A | 250mA | 250V | 240 | 0.2 | ||
| SRT0315A | 315mA | 250V | 220 | 0.3 | ||
| SRT0400A | 400mA | 250V | 200 | 0.5 | ||
| SRT0500A | 500mA | 250V | 190 | 0.7 | ||
| SRT0630A | 630mA | 250V | 180 | 1.2 | ||
| SRT0800A | 800mA | 250V | 160 | 1.8 | ||
| SRT1100A | 1A | 250V | 140 | 5.4 | ||
| SRT1125A | 1.25A | 250V | 130 | 7.9 | ||
| SRT1160A | 1.6A | 250V | 120 | 12 | ||
| SRT1200A | 2A | 250V | 100 | 20 | ||
| SRT1250A | 2.5A | 250V | 100 | 34 | ||
| SRT1315A | 3.15A | 250V | 100 | 54 | ||
| SRT1400A | 4A | 250V | 100 | 85 | ||
| SRT1500A | 5A | 250V | 100 | 130 | ||
| SRT1630A | 6.3A | 250V | 100 | 205 | ||
전기 특성
| 암페어 등급의 % | 개장 시간 | |||||
| 210% | 최대 2분 | |||||
| 275% | 400ms~10s | |||||
| 400% | 150ms~3s | |||||
| 1000% | 20ms~150ms | |||||
환경 데이터
• 용접성: EIA-186-9E 방법 9
• 고주파 진동: MIL-STD-202F, 방법 201A
• 작동 온도: -40°C ~ +125°C
• 용접 열 저항: 260°C, 최대 10초 (IEC 60068-2-20)
특징
• 방사성 납 뚫린 시간 지연 퓨즈
• IEC 60127-3, 4 장에 따라 설계
• 1차 및 2차 과류 보호에 국제적으로 인정
• PCB에 직접 넣거나 BK/PCS 홀더에 연결
• 높은 부딪힘을 견딜 수 있는 능력
• 납과 납 없는 재흐름 및 물결 용접기와 호환
신청서
전원 공급 장치
전원 어댑터
배터리 충전기
노트북
프린터
TV / 디스플레이
백화품
세트 톱 박스
에어컨
조명 전구
