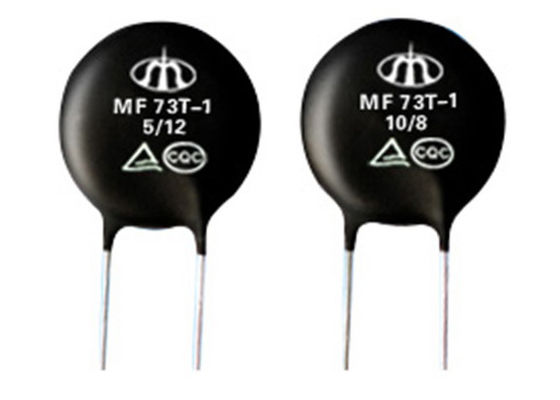

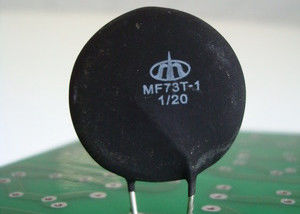

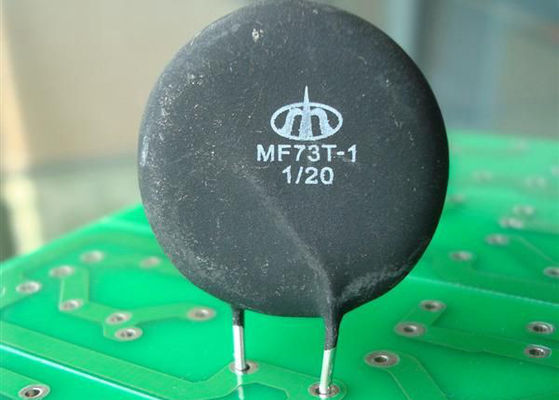

아메더름 SL322R025 크로스 고전력 침입 전류 제한기 MF73T-1 2/25 NTC 열기구 2Ohm 25A 3300uF 5W 35mm Dia
설명
전력 NTC 열매 MF73T-1 시리즈의 전력 NTC 열매는 전력 공급 장치, UPS, 인버터 등과 같은 민감한 전자 장치에 대한 급류 억제를 제공합니다.전원 소스와 MF73T-1을 연속으로 연결하면 일반적으로 턴에 생성되는 전류 급류를 제한합니다..
(주) (주)
다운로드_______
적용
• 높은 전력 전환 전원 공급, 전력 변환, UPS 전력.
• 고전력 배터리 충전기, 전기 자동차 배터리 충전기
• 고전력 LED 조명, 고전력 전자 에너지 절약 램프 및 기타 램프.
MF73T-1 2/25에 대한 사양
| 제품 이름 | 고전력 융합 전류 제한기 NTC 열기구 | ||||||
| 부문 번호 | MF73T-1 2/25 | ||||||
| 차원 |
|
||||||
| 납 물질 | 금으로 접힌 구리선 | ||||||
| 코팅 | 실리콘 합금 | ||||||
| 25C에서 전력 저항 0 | 2Ω±20% | ||||||
| B 값 25/50 | 2600±10% | ||||||
| 최대 평형 전류 | 25A | ||||||
| 최대 용량 240Vac | 3300uF | ||||||
| 열 분산 계수 | 45mW/°C | ||||||
| 열 시간 상수 | 제280조 | ||||||
| 전압 500V/AC 1분 | 고장나 플래시오버가 없습니다. | ||||||
| 단열 저항 500V/DC 1분 | ≥500MΩ | ||||||
| 작동 온도 | -40°C 200°C | ||||||
| 최대 등급 전력 | 5.0W |
문제 들 에 주의 를 기울여야 합니다
이 제품의 사용: 급류 억제;
2 용접철 굽는 경우, 굽는 장소는 코팅 계층에서 적어도 2mm의 거리에 있으며 용접 온도는 360 °C보다 낮아야하며, 용접 시간은 < 3 세
저장 온도:-10°C 40°C 저장 습도: ≤75% RH
4 공기 부식 이나 햇빛 을 피하라
5 패키지를 열면 다시 밀폐 보관하십시오.
유효기간: 1 년
특징
• 작은 크기, 높은 전력, 신뢰할 수 있는 급류 보호.
높은 물질 상수 (B 값)
• 잔류 저항 이 낮다
• 높은 평형 전류, 오래 지속, 높은 신뢰성
• PCB 설치에 편리하고, 광범위한 작동 범위

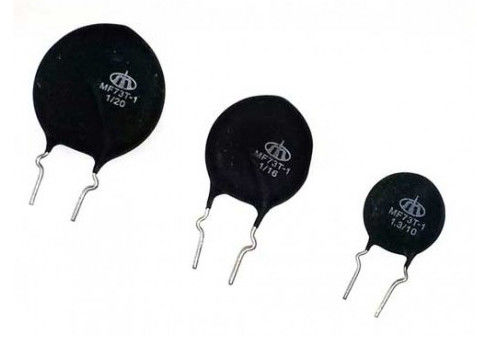

MF73T-1 시리즈 NTC 열매기 부품 번호
MF73T-1시리즈 NTC 열매기 차원(mm)
| D15 | D20 | D25 | D30 | D35 | |||
| 칩 크기 | ø 15 | ø 20 | ø 25 | ø 30 | ø 35 | ||
| (Dmax) | 17.5 | 22.5 | 29 | 36 | 41 | ||
| 전체 지름 (mm) | |||||||
| (Tmax) | 6 | 7 | 8 | 8.5 | 10 | ||
| 두께 (mm) | |||||||
| (F ± 1.5) | 7.5 | 10 | 10 | 10 | * 18 | 18 | |
| 피치 (mm) | |||||||
| (d ± 0.05) | 0.8 | 1 | 1 | 1.2 | 1.6 | 1.8 | * 2.0 |
| 납 다이아 (mm) | |||||||
| (L) 분 | 25 | 25 | 25 | 25 | 25 | ||
| 선의 길이 (mm) | |||||||
| (L1) 분 | 17 | 17 | 17 | ||||
| 선의 길이 (mm) | |||||||
| 표준 리드 | (I) | (II) | (II) | (II) | (II) | ||
| 그림 | 내면의 윙크 | 직선 | 직선 | 직선 | 직선 | ||
| 선택적 리드 | (II) | (III) | (III) | ||||
| 그림 | 직선 | 외곽의 윙크 | 외곽의 윙크 | ||||
| 무게 (g) | 3.1 | 6.2 | 8.8 | 20.5 | 28.8 | ||
| 대략 | |||||||
예제:일반적으로 길게 구부러진 납 유선을 사용 합니다. 그림 II * 표준 참조
MF73T-1 시리즈 NTC 열매기 기술 사양
작업 온도: -55~200°C
| 제1부 MF73T-1 |
레즈 +20% (Ω) |
맥스, 안정적으로 상태 전류 lmax (A) |
대략 R 맥스 커런트 Rmax (Ω) |
| ø15mm 칩 지름 MF73T-1 시리즈 NTC 열매 최대 등급 전력 Pmax (W): 3.5 분산 계수 (mW/†C): ≥ 22 열 시간 상수 (S): ≤ 75 |
|||
| 1.3/10 | 1.3 | 10 | 0.034 |
| 1.5/10 | 1.5 | 10 | 0.036 |
| 20.5/9.5 | 2.5 | 9.5 | 0.044 |
| 5/8 | 5 | 8 | 0.058 |
| 6/7 | 6 | 7 | 0.069 |
| 7/7 | 7 | 7 | 0.078 |
| 8/7 | 8 | 7 | 0.084 |
| 10/7 | 10 | 7 | 0.098 |
| 12/6 | 12 | 6 | 0.116 |
| 6/6 | 16 | 6 | 0.129 |
| 20/6 | 20 | 6 | 0.136 |
| 30/5 | 30 | 5 | 0.165 |
| 47/4 | 47 | 4 | 0.257 |
| 120/2.5 | 120 | 2.5 | 0.652 |
| 제1부 MF73T-1 |
레즈 +20% (Ω) |
맥스, 안정적으로 상태 전류 lmax (A) |
대략 R 맥스 커런트 Rmax (Ω) |
| ø20mm 칩 지름 MF73T-1 시리즈 NTC 열매 최대 등급 전력 Pmax (W): 50 분산 계수 (mW/†C): ≥ 28 열 시간 상수 (S): ≤ 110 |
|||
| 0.7/16 | 0.7 | 16 | 0.026 |
| 16 월 | 1 | 16 | 0.027 |
| 1.5/15 | 1.5 | 15 | 0.030 |
| 2/14 | 2 | 14 | 0.035 |
| 2.5/13 | 2.5 | 13 | 0.038 |
| 3/12 | 3 | 12 | 0.040 |
| 4/12 | 4 | 12 | 0.043 |
| 4.7/12 | 4.7 | 12 | 0.046 |
| 5/12 | 5 | 12 | 0.047 |
| 6/11 | 6 | 11 | 0.052 |
| 6.8/10 | 6.8 | 10 | 0.055 |
| 7/9 | 7 | 9 | 0.056 |
| 10/8 | 10 | 8 | 0.085 |
| 12/7.5 | 12 | 7.5 | 0.098 |
| 가해자, 15/7 | 15 | 7 | 0.112 |
| 18/7 | 18 | 7 | 0.123 |
| 20/7 | 20 | 7 | 0.132 |
| 제1부 MF73T-1 |
레즈 +20% (Ω) |
맥스, 안정적으로 상태 전류 lmax (A) |
대략 R 맥스 커런트 Rmax (Ω) |
| ø25mm 칩 지름 MF73T-1 시리즈 NTC 열매 최대 등급 전력 Pmax (W): 7.0 분산 계수 (mW/†C): ≥ 30 열 시간 상수 (S): ≤ 130 |
|||
| 0.5/22 | 0.5 | 22 | 0.017 |
| 0.7/22 | 0.7 | 22 | 0.017 |
| 1/20 | 1 | 20 | 0.021 |
| 1.5/19 | 1.5 | 19 | 0.024 |
| 2/18 | 2 | 18 | 0.026 |
| 2.5/16 | 2.5 | 16 | 0.029 |
| 3/15.5 | 3 | 15.5 | 0.032 |
| 여호와 의 증인, 4/15 | 4 | 15 | 0.039 |
| 4.7/14 | 4.7 | 14 | 0.044 |
| 5/14 | 5 | 14 | 0.047 |
| 6.8/12 | 6.8 | 12 | 0.061 |
| 7/11 | 7 | 11 | 0.064 |
| 8/10 | 8 | 10 | 0.079 |
| 10/10 | 10 | 10 | 0.084 |
| 12/9 | 12 | 9 | 0.102 |
| 8/8 | 15 | 8 | 0.117 |
| 18/8 | 18 | 8 | 0.132 |
| 20/8 | 20 | 8 | 0.132 |
| 제1부 MF73T-1 |
레즈 +20% (Ω) |
맥스, 안정적으로 상태 전류 lmax (A) |
대략 R 맥스 커런트 Rmax (Ω) |
| ø30mm 칩 지름 MF73T-1 시리즈 NTC 열매 최대 등급 전력 Pmax (W): 80 분산 계수 (mW/†C): ≥ 40 열 시간 상수 (S): ≤ 190 |
|||
| 0.5/30 | 0.5 | 30 | 0.013 |
| 1/30 | 1 | 30 | 0.014 |
| 1.5/25 | 1.5 | 25 | 0.016 |
| 2/23 | 2 | 23 | 0.019 |
| 2.5/20 | 2.5 | 20 | 0.023 |
| 3/19.5 | 3 | 19.5 | 0.026 |
| 4/19 | 4 | 19 | 0.031 |
| 4.7/18 | 4.7 | 18 | 0.035 |
| 5/17 | 5 | 17 | 0.037 |
| 6.8/16 | 6.8 | 16 | 0.043 |
| 여호와 의 증인, 7/15 | 7 | 15 | 0.044 |
| 8/14 | 8 | 14 | 0.049 |
| 10/13 | 10 | 13 | 0.056 |
| 12/12 | 12 | 12 | 0.067 |
| 11 월 15 일 | 15 | 11 | 0.078 |
| 18/10 | 18 | 10 | 0.092 |
| 29/9 | 20 | 9 | 0.113 |
| 제1부 MF73T-1 |
레즈 +20% (Ω) |
맥스, 안정적으로 상태 전류 lmax (A) |
대략 R 맥스 커런트 Rmax (Ω) |
| ø35mm 칩 지름 MF73T-1 시리즈 NTC 열매 최대 등급 전력 Pmax (W): 9.0 분산 계수 (mW/†C): ≥ 55 열 시간 상수 (S): ≤ 280 |
|||
| 0.5/32 | 0.5 | 32 | 0.01 |
| 1/32 | 1 | 32 | 0.011 |
| 1.5/28 | 1.5 | 28 | 0.013 |
| 2/25 | 2 | 25 | 0.017 |
| 2.5/23 | 2.5 | 23 | 0.020 |
| 3/22 | 3 | 22 | 0.023 |
| 4/21 | 4 | 21 | 0.026 |
| 4.7/20 | 4.7 | 20 | 0.029 |
| 5/19 | 5 | 19 | 0.030 |
| 6.8/18 | 6.8 | 18 | 0.035 |
| 7/17 | 7 | 17 | 0.037 |
| 8/16 | 8 | 16 | 0.041 |
| 여호와 의 증인, 10/15 | 10 | 15 | 0.045 |
| 12/14 | 12 | 14 | 0.051 |
| 15/13 | 15 | 13 | 0.060 |
| 18/11 | 18 | 11 | 0.072 |
| 20/10 | 20 | 10 | 0.089 |
