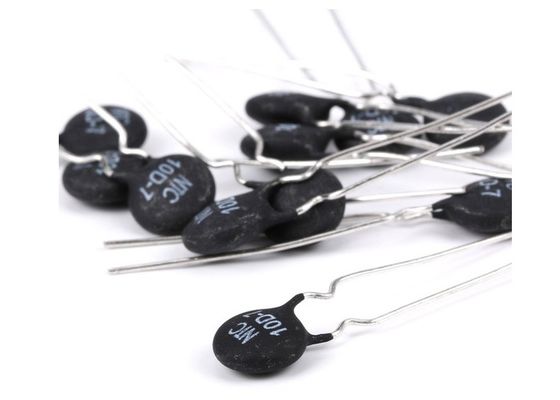

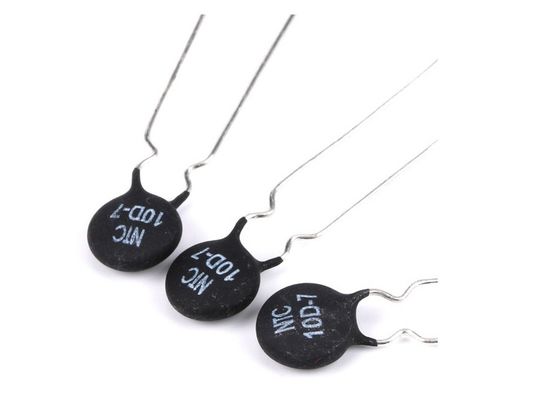

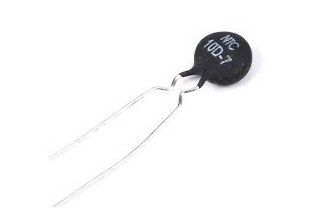

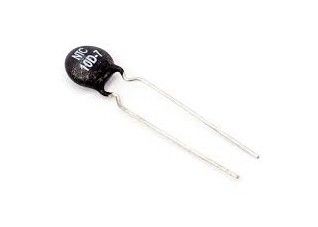

MF72 힘 NTC 서미스터 저항기 원판 NTC 10D-7 10D7 열 저항기 Posistor 억제를 제한하는 큰 파도 현재
묘사
이 제품은 효과적으로 생성되는 큰 파도 현재를 억압합니다 힘 규칙을 전환할 때
켜집니다.
NTC 서미스터는 전원 회로에 시리즈에서 전자 회로가 켜지는 즉시에 큰 파도 현재를 피하기 위하여 연결되어야 합니다. 장치는 효과적으로 큰 파도 현재를 억압하골, 현재의 지속적인 효력을 통해 하도록 정상적인 일 현재에 영향을 미치지 않기 위하여 그것의 저항 및 전력 소비는 매우 후에 감소될 수 있습니다. 그러므로 힘 NTC 서미스터는 큰 파도 현재를 재갈을 물리고 손상에서 전자 장치를 보호하게 편리한 능률적인 계기 입니다.
특징
1. 지도는 안 연결을 위한 세라믹 성분, 종료, 땜납 및 코팅 수지에서 포함되지 않습니다.
2. 100W 3. 우수한 열특성을 가진 수지 코팅 때문에 우수한 회복 특성 보다는 더 적은의 전력 공급을 위해 가장 적당한
4. 고신뢰
신청
1. 엇바꾸기 전력 공급
2. CRT 감시자
3. 칼라 텔레비전
4. VCR 전력 공급
5. 다른 전력 회로
주요 모수 및 차원
| P/N |
정격 저항 |
(a) | D | L | F |
차원 (단위: mm) |
|
|
최대. 꾸준한 국가 현재 |
Dmax | Lmin | F±1 | Tmax | d | ||
| 5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
| 8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
| 20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
신청 회로
허용가능한 현재의 결심
종료의 강건함
지도는 IEC 60068-2-21의 요구에 응합니다.
| 시험 | 테스트 조건 | 말 |
| 장력 강도 | 시험 Ua1: 힘을 가진 몸을 거십시오 10를 위한 각 지도 10 [N]에 적용하는 [s] |
눈에 보이는 손상 없음 |
| 구부리는 힘 | 시험 Ub: 안으로 2개의 90° 굴곡을 가진 몸을 거십시오 10의 힘에 반대 방향 [N] |
눈에 보이는 손상 없음 (에 따라서 코팅의 벗기십시오 받아들이는 지도하십시오) |
기계적인 필요조건
| 품목 | 필요조건 | 방법을 시험하십시오 |
| 1.Solder 능력 | 맨끝은 획일하게, 그것의 area≥95% 주석으로 입히고 | theNTC 맨끝을 245±5℃의 납땜 목욕에서 15mm의 깊이와 3±0.5s를 위한 NTC 몸에서 멀리 6mm의 장소에 담그기 (IEC68-2-20 /GB2423.28 Ta를 보십시오) |
| 납땜 열에 2.Resistance |
아니 눈에 보이는 기계적인 손상. ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
NTC 맨끝을 25±2℃의 밑에 3±0.5s.After recovering4-5h를 위한 NTC 몸에서 260±5℃의 납땜 목욕에서 15mm의 깊이와 6mm를 위한 장소에 아래에 담그기. 정격 영출력 저항 가치 RN는 측정될 것입니다. (IEC68-2-20 /GB2423.28 Tb를 보십시오) |
| 지도 맨끝의 3.Strength |
돌발하십시오 ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
몸을 걸고 10N까지 각 지도에 힘을 점차적으로 적용하고 10sec를 위해 그 후에 유지하고, 몸을 붙들고 90°slowly까지 각 지도에 5N에 지도 축선의 방향으로 힘을 적용하고 10sec를 위해 그 후에 유지하고, 다른 맨끝을 위한 반대 방향 반복에서 이것을 하십시오. 25±2℃의 밑에 4~5h를 재기한 후에, 정격 영출력 저항 가치 RN는 측정될 것입니다. (IEC68-2-21/GB2423.29 Ua/Ub를 보십시오) |
신뢰성 시험
| 품목 | 필요조건 | 방법을 시험하십시오 |
| 1.Temp. 순환 테스트 |
아니 눈에 보이는 기계적인 손상. ΔRN/RN ≤20% (ΔR =∣RN-RN'∣) |
Ta: - 40±3℃/30min→25±2℃/5min→ Tb: 160±3℃/30min→25±2℃/5min 주기: 5times 25±2℃의 밑에 4~5 h를 재기한 후에, 정격 영출력 저항 가치 RN는 측정될 것입니다. |
| 2.Electrical 순환 테스트 |
주위 임시 직원. 범위: 25℃±2℃. 주기: 온/오프 2,000times: 5개의 s/55 s 시험 현재: 7A 25±2℃의 밑에 4~5h를 재기한 후에, 정격 영출력 저항 가치 RN는 측정될 것입니다. |
|
| 3.LoadLife (내구시간) 테스트 |
주위 임시 직원. 범위: 25℃±2℃; 7A/1,000±24h 25±2℃의 밑에 4~5 h를 재기한 후에, 정격 영출력 저항 가치 RN는 측정될 것입니다. |
|
| 4. 습도 테스트 |
아니 눈에 보이는 기계적인 손상. ΔRN/RN ≤20% (ΔR =∣RN-RN'∣) |
주위 임시 직원. 범위: 40℃±2℃ R.H.: 93±3%, 시간 격려하는: 1000±24 h 25±2℃의 밑에 4~5 h를 재기한 후에, 정격 영출력 저항 가치 RN는 측정될 것입니다. |
