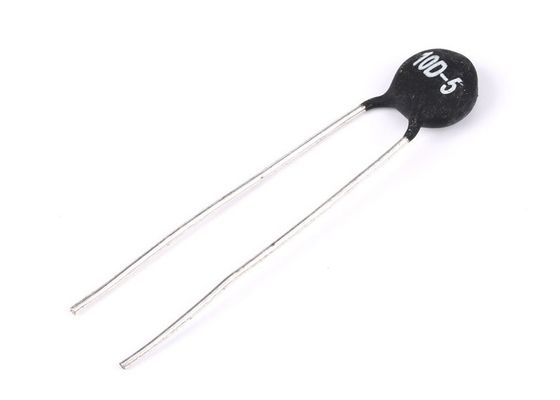

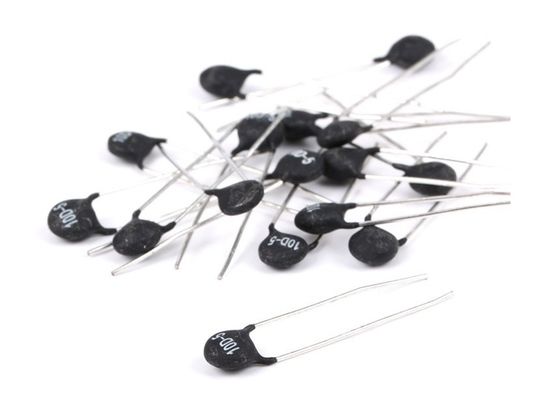

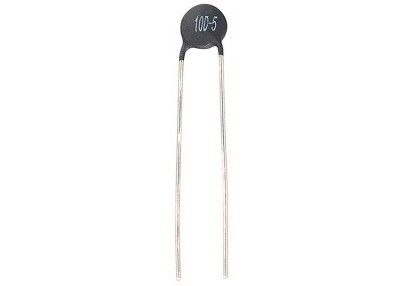

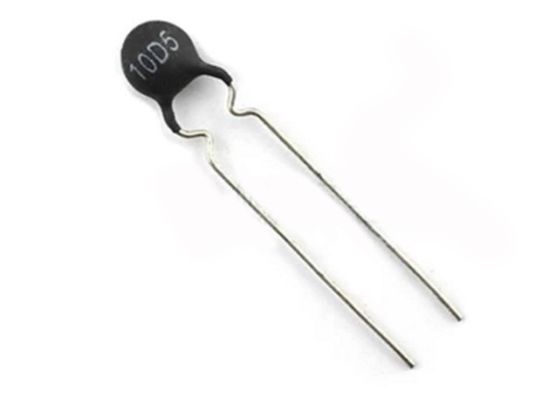

구멍 힘 NTC 서미스터 칩 MF72 10D-5 10Ohm 5mm를 통해서 0.7A는 5mm 6mW 부정적인 온도 계수 저항기를 투구합니다
개략
이것은 그의 저항이 주위 온도 변화로 변화하는 부정적인 온도 계수 저항기입니다. 서미스터는 철, 니켈, 코발트, 망간 및 구리의 금속 산화물을 2개 4개의 종류를 함유해, 이 고열 (1200년에 1500년)에 모양 그리고 소결해
신청
전기 heter의 변환 전력 공급, 스위치 힘, UPS 힘, 종류, 전자 에너지 절약 램프, 전자 밸러스트 등 전자 장비의 온갖 힘 cicuit proterction, CRT의 필라멘트 proterction, 전구 및 다른 점화 램프.
차원과 성과
유형 |
정격 저항 |
(a) | D | L | F |
차원 (단위: mm) |
|
최대. 꾸준한 국가 현재 |
Dmax | Lmin | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
NTC 서미스터는 무엇입니까?
서미스터는 근본적으로 다양한 온도에 그것의 전기저항을 바꾸는 저항기입니다. 이름은 열과 저항기의 혼합에서 파생됩니다. 그들은 세탁기, 전락 건조기 및 냉장고 및 냉장고 조차에서 보온장치 또는 온도에 민감한 안전이 장치를 그만두는 때 이용됩니다. 각종 온도에 그들의 전기저항은 알려지기 때문에, 기구가 서미스터를 감시하고 특정 온도가 언제 도달되는지 검출하는 것은 쉽습니다.
NTC 서미스터를 시험하는 방법
당신이 볼 수 있으면 않는 한 철사는 당신 무엇이든을 육체적으로 틀리게 보게 확률이 낮습니다 느슨하게 왔습니다. 진단은 계속성 (또는 다) 미터를 가진 저항을 측정해서 행해집니다. 나는 기구의 다른 유형에서, 특히 변화하기, 그러나 당신이 두 맨끝 전부의 맞은편에 독서를 얻을기 수 있어야 합니다 때문에 모든 서미스터를 위한 독서를 줄 수 없습니다. 완전하게 개방 회로인 경우에 잘못된 확률이 높습니다.
세탁기의 NTC 서미스터에 독서는 25°C에 예를 들면 12000 옴 또는 60 °에 3243 옴 같이 무언가 C.일지도 모릅니다. 0개의 ° C에 저항은 36000 옴 같이 더 많은 것일지도 모릅니다. 그러나, 존재하는 것이 그러나 부정확한 독서가 가능할지도 모릅니다. 예를 들면, 내가 오래된 Hotpoint 세탁기 설명서에서 볼 수 있는 이 모수 이상으로 독서가 부정확하다는 것을 함축하는 60°에 저항을 위해 0°에 플러스나 마이너스 2%에 저항을 위해 6% 전후로 아래로 말해서 저항 독서가 저항 숫자에 의하여 자격을 줍니다. 그러므로 어떤 개인적인 서미스터도를 위해 예상된 정확한 독서 없이 당신은 정확한 경우에 또는 아닙니다 확실할 수 없습니다.
당신이 전혀 저항 독서를 얻지 않는 경우에 (개방 회로) 그 때 그것 아마 잘못된 그러나 당신은 다른 온도에 예를 들면 온난한 물의 접시에서 1개를 두어서 적어도 그것을 검사해야 주의깊게 신선하게 비등해 추가하. 더 뜨거운 온도 더 적은 저항 측정되어야 합니다.
NTC는 무엇을 뜻합니까?
NTC는 기본적으로 의미하는 부정적인 온도 계수를 그들의 전기저항은 온도 증가와 함께 줄인다는 것을 뜻합니다.
