주문을 받아서 만들어진 U 유형 조사 의료 기기 표면 온도 감지기 100K 1% 3950 NTC 서미스터 포크 연결관 나사 산

묘사

온도 감지기의 4가지 주요 유형이 있습니다: 열전대, 서미스터, 저항 온도 발견자 (RTD) 및 IC 온도 감지기. IC 온도 감지기는 또한 아날로그 산출과 디지털 출력을 포함합니다.
온도 감지기의 사용: 가정용 전기 제품, 밥 요리 기구, 히이터, 차, 전차, 간장 콩 우유 제작자, 커피 기계, 가열기, 접지 닦은 기계, 소독 기계, 세탁기, 차 온도 조종 체계, 의료 기기, 새로운 체온 측정, 통신 장비 에어 컨디셔너, 전기 온수기, 냉장고, 휴대전화 건전지, 충전기, 감응작용 요리 기구, 주전자, 에어 컨디셔너, 전기 온수기, 냉장고, 전기 스크루드라이버, 소독 장, 전기 오븐, 화재 경보, 음식 저장, 해병, 깊은 우물으로, 빙하 온도 측정, 군 및 다른 분야.

차원 (mm)

특징

신기술, 안정되어 있는 성과, 장기 일
모수의 범위: R25: (1.0에서 1000년) KΩ, B25/85: (2000년에서 4500) K
높은 정밀도
두 배 물개 과정, 좋은 절연제 및 반대로 기계적인 충격과 더불어, 반대로 구부리는 능력, 높은 신뢰성
에어 컨디셔너, 냉장고, 온수기, 전기 주전자, 전기 오븐, 밥 요리 기구, 전자 레인지 및 다른 제품에서 널리 이용되는

명세

저항 (R25 ° C) 범위 (KΩ): 0.1 1000 KΩ
저항 (R25 ℃) 허용가능한 탈선 (%): ± 0.5%의 ± 1%의 ± 2%의 ± 3%의 ± 5%
B 가치 범위 (k): 4500K에 3100
B 가치는 과실 (%)를 허용합니다: ± 0.5%의 ± 1%의 ± 2%의 ± 3%의 ± 5%
온도 편차 (℃)를 이용하십시오: - 30 ℃에 120 ℃ (248℉에 -22)
소산 인자 (고요한 공기) (MW/C) °에서: ≥ 2.0 MW/° C
열 시간 상수: (고요한 공기) (S에서): ≤ 30S

신청

1의 에어 컨디셔너, 냉장고, 냉장고.
2의 온수기, 음료수 히이터, 공기 온열 장치, 세탁기, 소독 케이스.
3의 세탁기, 건조기, Thermotanks.

4의 의료 기기

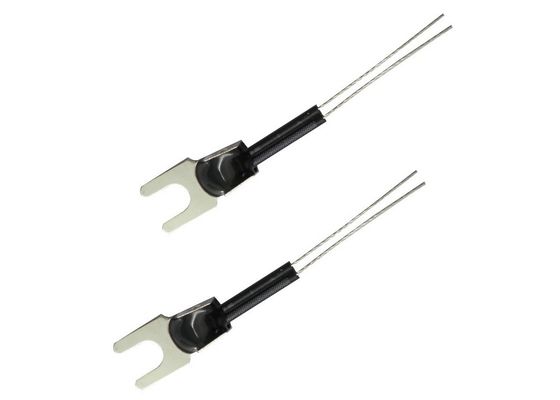

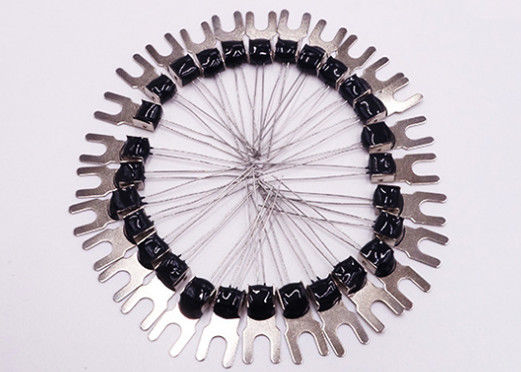

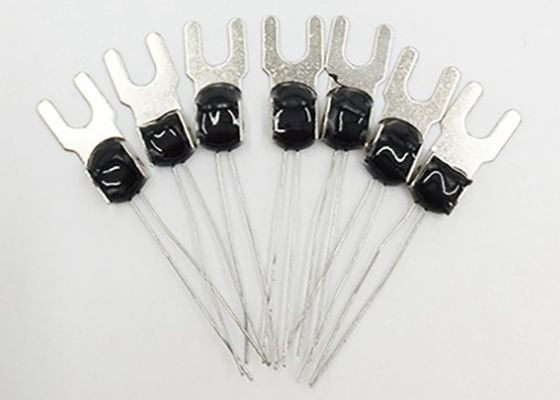

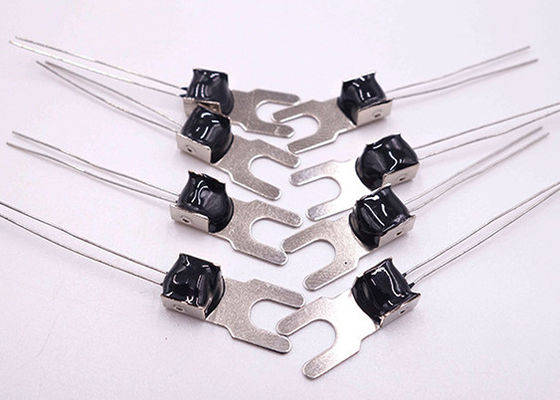

제품 사진

온도 감지기의 4가지의 일반적인 유형

온도 감지기는 많은 신청에 있는 중요한 역할을 합니다. 예를 들면, 특정한 온도를 유지하는 것은 의학 약을 날조하거나, 액체를 가열하거나, 다른 장비를 청소하기 위하여 사용된 장비를 위해 근본적 입니다. 신청을 위해 이들을의 응답성 좋아하거든 탐지 회로의 정확도는 품질 관리를 위해 긴요할 수 있습니다.

더 빈번하게, 그러나, 온도 탐지는 예방 신뢰성의 일부분입니다. 예를 들면, 기구는 실제로 어떤 고열 활동든지 실행하지 않는지도 모르는 그러나, 체계 자체는 과열에 위험한 상태에 있을지도 모릅니다. 이 위험은 가혹한 운영 환경과 같은 특정한 외부 요인 또는 전자공학의 각자 난방 같이 내부 요인에서 발생합니다. 과열이 언제 일어나는지 검출해서, 체계는 예방 행동을 취할 수 있습니다. 이러한 경우에, 온도 탐지 회로는 신청을 위한 예상한 조작 온도 범위에 믿을 수 있어야 합니다.

온도 감지기 유형

온도 탐지는 온도 조종과 보상의 모든 진보된 모양을 위한 기초입니다. 온도 탐지 회로 자체는 주위 온도를 감시합니다. 그것은 온도 조종 사건이 일어날 때 탐지 회로가 지적인 경우에, 또는 그 때 실제적인 온도의 체계를 통지할 수 있습니다. 특정한 고열 문턱이 초과될 때 예방 조치는 체계에 의해 온도를 낮추기 위하여 취할 수 있습니다. 이것의 보기는 팬을 켜고 있습니다.

유사하게, 온도 탐지 회로는 온도 보상 기능의 핵심으로 봉사할 수 있습니다. 액체 측정 장치와 같은 체계를 고려하십시오. 온도는, 이 경우에, 직접 측정된 양에 영향을 미칩니다. 온도를 고려해서, 체계는 변화 환경 요인을 보상할 수 있어, 믿을 수 있 그리고 일관되게 작동하는 그것을 가능하게 하. 4가지의 통용되는 온도 감지기 유형이 있습니다:

1. 온도 계수 (NTC) 부정적인 서미스터

서미스터는 큰 것, 예상할 수 있는 전시하고, 상관된 온도의 변화에 저항에 있는 변화를 딱 들어맞는 열으로 과민한 저항기입니다. NTC 서미스터는 저온에 아주 고저항을 제공합니다. 온도가 증가하는 만큼, 저항은 빨리 떨어집니다. NTC 서미스터가 °C 당 저항에 있는 그런 큰 변화를 경험하기 때문에, 온도에 있는 미미한 변화는 빠릅니다 및 고정확도 (0.05에서 1.5 °C)로 반영한 아주. 그것의 지수 성격 때문에, NTC 서미스터의 산출은 선형화를 요구합니다. 효과적인 운영 범위는 가스에 의하여 캡슐에 넣어진 서미스터를 위한 -50에서 250 °C 또는 기준을 위한 150°C입니다.

2. 저항 온도 발견자 (RTD)

RTD, 일컬어 저항 온도계는 온도도 RTD 성분의 저항을 상관해서, 온도를 측정합니다. RTD는 더 중대한 정확도, 세라믹 유리제 핵심의 주위에 감싸인 철사로를 위한 영화 또는, 이루어져 있습니다. 가장 정확한 RTDs는 백금을 사용하여 만들어집니다 그러나 더 값이 싼 RTDs는 니켈 또는 구리에게서 만들어질 수 있습니다. 그러나 니켈과 구리는 안정되어 있는 반복 가능 것과 같이 이지 않습니다. 백금 RTDs 제안 고도로 정확한 상당히 선형 산출 (-200 600 °C.의 맞은편에 0.1에서 1개의 °C). 가장 중대한 정확도를 제공하고 있는 동안, RTDs는 또한 온도 감지기의 가장 비싸경향이 있습니다.

3. 열전대

이 온도 감지기 유형은 2개 점에 연결된 다른 금속의 2개의 철사로 이루어져 있습니다. 이러한 두 종류 점 사이 다양한 전압은 온도에 있는 비례적인 변화를 반영합니다. 열전대는 온도 조종과 보상을 위해 사용될 때, 조사표를 사용하여 전형적으로 달성해 비선형 이어, 변환을 요구하. 정확도는 낮습니다, 0.5 5까지 °C. 그러나, 그들은 가장 넓은 온도 편차의 맞은편에, -200 1750까지 °C. 작동합니다.

4. 반도체 근거한 감지기

반도체 근거한 온도 감지기는 직접 회로 (ICs)에 둡니다. 이 감지기는 효과적으로 온도에 민감한 전압을 가진 2개의 동일한 다이오드 대 온도에 있는 변화를 감시하기 위하여 이용될 수 있는 현재 특성입니다. 그들에는 선형 응답을 제안하고 그러나 1 5 °C.에 기본적인 감지기 유형의 가장 낮은 정확도가 있습니다. 그들에는 또한 가장 좁은 온도 편차의 맞은편에 가장 느린 응답성 (5에 60 s)가 있습니다 (- 70에서 150 °C).
