2 차원 자동차 자동차 보트 마이크로3 멀티 터미널 3Pin 미니 블레이드 피우스 5A 7.5A 10A 15A 32V 자동차 피우스 탭 홀더 블록

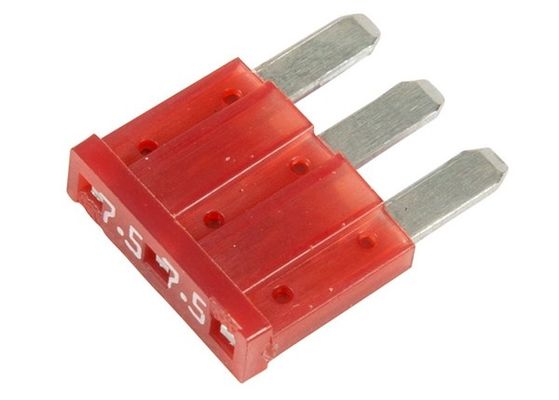

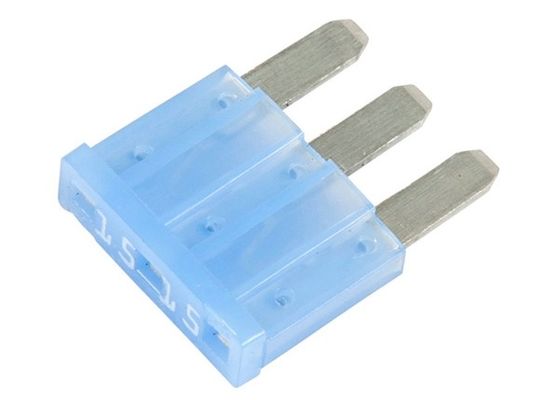

마이크로3 피지에는 3개의 단말기와 2개의 피지 요소가 있고, 공통적인 중앙 단말기가 있습니다.
소형형 설계는 더 적은 공간을 사용하면서 더 많은 회로를 보호해야 할 필요성을 충족시킵니다.
마이크로3 퓨지는 불리한 환경에서 높은 온도에 이상적입니다.
특징
적당한 크기: 5, 7.5, 10와 15 Amp.
등급 전압: 32 VDC
단절 등급: 1000A @ 32 VDC
작동 온도: -40°C ~ 125°C
터미널: AG 금속 합금
가구 재료: PA66
RoHS.
미니어처 디자인
차량 회로 보호에 대한 새로운 표준
공간 절약 - MINI® 피지보다 작다
크기 (mm)
현재 시간 특성: 모든 등급
| 암페어 등급의 % (A) | 운영 시간 | |
| 미니 | 맥스 | |
| 110% | 100시간 | - |
| 135% | 00.75초 | 120초 |
| 160% | 0.25초 | 50초 |
| 200% | 0.15초 | 5초 |
| 350% | 00.04초 | 00.5초 |
| 600% | 00.02초 | 00.1초 |
부분 번호
| 암페어 등급 (A) | 부문 번호 | 주택 색상 | 저항 값 | 전압 하락 |
| 5A | 1183 | 갈색 | 16.9mΩ | 110mV |
| 7.5A | 1184 | 갈색 | 10.6mΩ | 104mV |
| 10A | 1185 | 빨간색 | 70.94mΩ | 104mV |
| 15A | 1186 | 파란색 | 50.07mΩ | 97mV |
시간적 특성 곡선
응용 예제 중 하나 - 회로 / 자동 블레이드 피우스를 추가
설명
- 애플리케이션: 자동차 LED, 자동차 블랙 박스, 알람, 자동차 리모컨 시작기, 자동차 로케이터, 엔진 블록 히터, DVD 플레이어, 위성 라디오, GPS, 휴대 전화 충전기...
- 새 차량에 사용되고 제한된 공간에 사용 됩니다. 가닥을 깎지 않고 추가 12V 액세서리를 빠르고 쉽게 설치합니다.
기존 피지 홀더에 연결해서 오래된 회로를 보호하고 새로운 회로로 전선을 연결합니다.
- 3핀 마이크로 블레이드 피지용
- 피지 홀더만 피지 포함되지 않습니다.
사양
- UL1015 16AWG 와이어
- 길이는 약 32cm/12.6'
플러그 소켓의 피지트를 어떻게 바꿔야 할까요?
표준 플러그를 위해서는 스크루드라이버가 필요합니다. (일반적으로 평면 머리 스크루드라이버이지만 특정 플러그의 스크루에 따라 달라집니다.)
1) 시계 반대 방향으로, 나사를 풀십시오. 일반적으로이 유형의 플러그는 케이스 반을 함께 유지하는 더 큰 중앙 나사를 가지고 있습니다.당신은 스ikulues의 몇 회전 후 플러그의 뒷부분이 떨어져 있어야 완전히 모든 나사를 제거 할 필요가 없을 수 있습니다.
2) 케이스를 열고 뒷면과 나사기를 나중에 다시 넣기 위해 안전한 곳에 보관하십시오.
3) 퓨즈를 꺼내면 플러그 안의 두 개의 금속 수납기에 퓨즈를 찾을 수 있습니다.피질이 꺼지면 피질이 다시 튀어나오면 걱정하지 마세요.
4) 오래된 피지 큐브를 새 피지 큐브로 교체하십시오 (이것이 항상 그렇거나 왜 바뀌는지 정말로 이해하는지 확인하십시오).
5)It’s often worth just checking the terminals (the small screws that hold the cables in the plug) are tight at this point – a loose connection can cause overheating and an increase in current which may be why the fuse blew initially). 그냥 (일반적으로) 작은 평면 블레이드 스크루드라이버로 그들을 단단히 단단하게하려고 노력하십시오.
6) 플러그의 뚜?? 을 단단히 돌려서 스크롤하십시오. 고정되면 벽 소켓에 들어가는 금속 핀에서 움직임이 없어야합니다.
7) 피지트가 다시 터지면 피지트가 아닌 전기 장애가 발생할 수 있습니다.우리는 전기사가 제품을 검사하기 위해 전기 안전 검사를 수행하는 것을 추천합니다..
