UL 차 트럭 배를 위한 표준 V-0 각자 extinguising ATM APM 마이크로 소형 잎 자동 신관 11mm 15A 32V 파란 10A 7.5A 5A
특징
정격 전압: 32V DC 보다는 더 적은
58V에 고위 물자를 선택하십시오
수용량을 끊기 일으키는 원인이 되십시오: 1000A @ 32V DC
작용 온도: -40 C ~ + 125 C
또한 삽에게 또는 플러그 접속식 불리는 소켓에 맞는 2개의 견인삭 차, 트럭 및 다른 차량에서 및 플라스틱 몸과 더불어 잎 신관은 (신관), 주로 사용됩니다.
각 신관은 정상에 ampheres에 있는 정격 현재로 인쇄됩니다.
amp, 차, 트럭, 차 amp, i20 차, 소형 atm, rv, atc, 도섭장, 택시, SUV, 배, 일반적인 DC 신청 등을 위해 특히 디자인해
부푸는 신관의 빠른 탐지를 위해 투명한
색깔은 자부하는 쉬운 임명을 위해 문서로 암호로 해 착색했습니다
단락, 하중 초과 등에서 당신의 차 및 당신의 전기 장치를 보호하십시오.
분과 ATM 신관에 동등물
32Vdc의 전압 등급
낮은 전압 신청을 위해 사용하는
속성 | 가치 |
---|---|
현재 등급 | 15 A |
신관 유형 | 잎 |
잎 크기 | 소형 |
전압 등급 | 32의 볼트 |
색깔 | 파란 |
폭 | 3.8mm |
고도 | 16.5mm |
최소한도 작용 온도 | -55°C |
최대 작동 온도 | +125°C |
조작 온도 범위 | -55 → +125 °C |
크기 (mm)
부분 번호찍기
암페어 등급 (아) | 부품 번호 | 주거 색깔 | 저항 가치 | 전압 강하 |
5A | 1271년 | Tan | 16.7 mΩ | 112 mV |

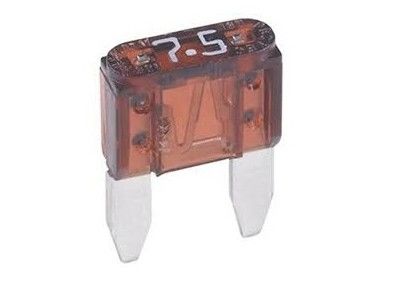

7.5A | 1272년 | 브라운 | 11.1 mΩ | 112 mV |
10A | 1273년 | 빨간 | 7.82 mΩ | 106 mV |

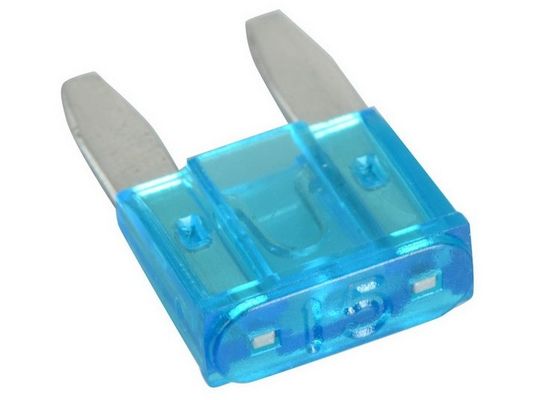

15A | 1274년 | 파란 | 4.93 mΩ | 99 mV |
시간 현재 특성
암페어 등급 (아)의 % | 가동 시간 | |
분 | MAX | |
110%년 | 100 hrs. | - |
135%년 | 0.75 SEC. | 600 SEC. |
160%년 | 0.25 SEC. | 50 SEC. |
200%년 | 0.15 SEC. | 5 SEC. |
350% | 0.04 SEC. | 0.5 SEC. |
600% | 0.02 SEC. | 0.1 SEC. |
묘사
잎 신관은, 잎 설치 15A 차 신관, 삽 맨끝강요 에를 가진 특징 플라스틱 주거 빠르 행동하고 있습니다. , 건전지 및 일반적인 DC appliancations, 적합 신관 홀더의 최대 유형 또는 구획 자동차를 위해 디자인하는.
이 자동차 잎 신관은 전문가, DIYers, 및 더 많은 것을 위해 완벽합니다.
기준의 실시
SAE J2077, JASO D612
ISO 8820-3, QC/T 420
시간 현재 특성 곡선
