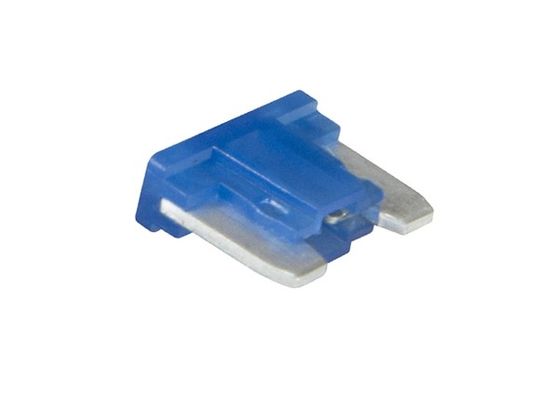

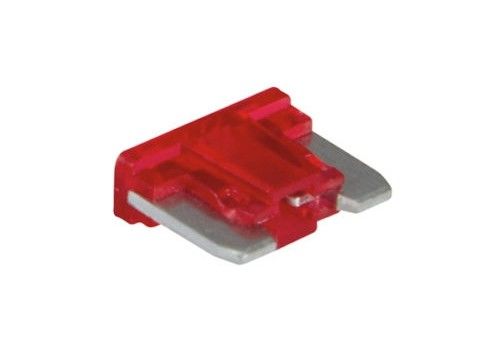

저 프로필 10.9mm 진크 합금 미니 블레이드 피우스 32VDC 58VDC 60VDC 15A 블루 자동차 승용차용
빠른 세부 사항
| 시리즈 | 미니 저 프로필 |
| 제품 | 블레이드 퓨즈 |
| 현재 등급 | 15A |
| DC 등급 전압 | 32V DC |
| 장착 방식 | 보관기 |
| 종료 스타일 | 칼 |
| 퓨즈 타입 | 중간 / 정상 충격 |
| 지표 스타일 | 요소 창 |
| 색상 | 파란색 |
| 최소 작동 온도 | -40°C |
| 최대 작동 온도 | +125 C |
| 길이 | 100.9mm |
차원
* 빠른 동작, 32v DC까지 낮은 전압
*물질 *구체: 플라스틱 PA66.
*금속: 아연금속
* SAE J2077 / ISO 8820-9에 따른 표준
* 같은 공간에 더 많은 피지션을 허용하기 위해

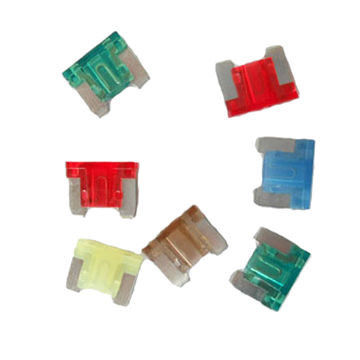

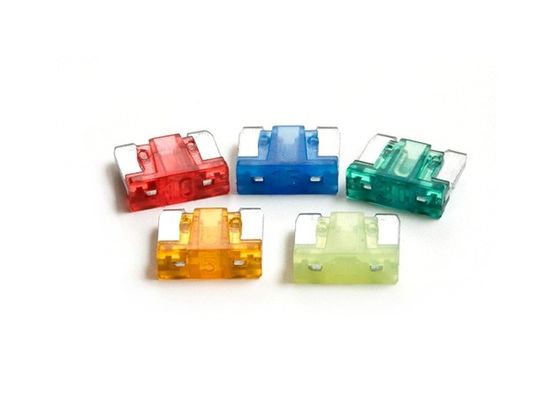

* 퓨즈는 암페라지 식별을 쉽게 하기 위해 컬러 코딩 되어 있습니다.
* 등급 전압: 32 VDC
* 중단 등급: 1000A @ 58 VDC
* 부품 레벨 온도 범위: -40 ̊C ~ +125 ̊C
* 시스템 레벨 온도 범위: -40°C ~ +105°C
105°C는 시스템 수준의 전형적인 온도 요구 사항입니다.
시대적 특성
| 시대적 특성 | |||
| 신용등급의 % | 열기 시간 (min / Max) | ||
| 미니 | 맥스 | ||
| 110 | 4s | ||
| 135 | 0.75 | 1800년대 | |
| 200 | 0.15s | 5s | |
| 350 | 0.04s | 0.5s | |
| 600 | 0.02s | 0.1s | |
전기 성능
|
부분 번호 |
전류 등급 (A) |
주택 소재 색상 |
전압 떨어뜨려 (mV) |
추운 저항력 |
1 2t (A2s)
|
| AB10005 | 5 | 갈색 | 116 | 10.91 | 25 |
| AB100075 | 7.5 | 갈색 | 116 | 10.91 | 68 |
| AB10010 | 10 | 빨간색 | 109 | 7.70 | 93 |
| AB10015 | 15 | 파란색 | 102 | 4.80 | 270 |
| AB10020 | 20 | 노란색 | 98 | 3.38 | 380 |
| AB10025 | 25 | 자연 | 92 | 2.52 | 625 |
| AB10030 | 30 | 녹색 | 84 | 1.97 | 1130 |
일반
로우 프로필 미니 퓨지는 표준 미니 퓨즈와 유사한 성능 특성을 가지고 있습니다. 전체 높이가 낮아지면 더 많은 공간과 무게를 절약 할 수 있습니다.저 프로필 MINI® 피질은 정렬 포크 단말기와 결합하도록 설계되었습니다, 이는 여성 박스 단말기의 필요성을 제거함으로써 피지 박스 디자인에서 추가 무게와 재료 절감을 제공합니다.
|
|
시간적 특성 곡선
온도 리레이팅 곡선
*부품 레벨 온도 = 단일 피우스가 살아남을 수있는 최대 주변 온도. 이것은 가득 찬 피우스 박스에서 나오는 열을 고려하지 않습니다.하지만 적절한 재평가와 함께 현재 부하에서 열을 포함.
**시스템 레벨 온도는 차량 내의 위치에서 피지 박스의 주변 온도를 나타냅니다. 포집 된 피지 박스 내의 온도는 (특정 위치에서) 더 높습니다.제한적인 요소는 접착입니다.Sn-plating의 온도 제한은 ≈130°C이며, Ag-plating은 단말 인터페이스에서 최대 150°C까지 허용합니다.
"미니" 사이즈 피질 을 "저 프로필" 피질 슬롯 에 사용 하는 것
지난 10 년 동안, 이전에는 미니 크기의 피지 사용했던 많은 제조업체는 저 프로필 미니 피지로 전환했습니다. (미니 피지 또한 ATM 피지로 알려져 있습니다.저 프로필 피지 (Low-Profile fuses) 는 ATT 피지 (ATT fuses) 로도 알려져 있다.만약 여러분이 이 피지 타입을 전에 다뤄 본 적이 있다면, 여러분은 이 피지 타입의 폭이 같다는 것을 알게 될 것입니다.저 프로필 미니 피질은 본질적으로 블레이드가 더 짧은 전통적인 미니 피질의 변형입니다. 피지는 같은 너비이기 때문에, 이것은 대부분의 응용 프로그램에서, 미니 피지는 실제로 낮은 프로필 슬롯에 적합합니다. 낮은 프로필 피지는 튀어나온 피지 블레이드가 없다는 점에 유의하십시오.그들은 미니 사이즈 슬롯에 들어갈 수 없습니다.
이게 내게 무슨 의미죠?
낮은 프로필 피지션은 새로운 피지스 표준이기 때문에 오래된 미니 스타일 피지스만큼 흔하지 않습니다.그것은 낮은 프로필 크기의 예비 피지 또는 추가 피지 (AKA "피지 탭) 을 찾는 것이 어려울 수 있습니다.만약 당신이 당신의 지역 자동차 부품이나 하드웨어 상점에서 낮은 프로필의 소스를 할 수 없다면, 아마도 미니 사이즈 피지 / 피지 탭을 사용하는 것을 고려하십시오.
피지 탭을 사용하는 경우, 원래의 저 프로필 피지 탭이 미니 사이즈 피지 탭의 슬롯에 들어갈 수 없다는 점을 유의하십시오. 이것은 그 피지 탭에 미니 사이즈 피지 탭을 구입해야한다는 것을 의미합니다.추가 피지에는 두 개의 피지 슬롯이 있지만 추가하는 액세서리에 대한 두 번째 슬롯에 피지 넣을 수 있습니다.추가 피지 사용 방법에 대한 우리의 포스트를 더 자세한 내용을 확인하십시오!
미니 피지브를 저프로필 슬롯에서 사용하는 데 단점이 있나요?
미니 퓨즈 또는 퓨즈 탭은 저 프로필 슬롯보다 약간 더 높을 것입니다. 따라서 일부 차량에는 퓨즈 패널 커버를 닫을 충분한 공간이 없을 수 있습니다.심지어 낮은 프로필 피질은 원래 피질에 비해 상당한 높이를 추가 할 것입니다.이것은 당신이 피지 패널 커버에 이 문제를 마주할 수 있다는 것을 의미합니다 당신이 피지 탭을 실행하는 경우에도 상관없이.아래 그림에서 당신은 단지 낮은 프로필 피질과 낮은 프로필 피질 탭 사이의 높이의 차이를 볼 수 있습니다.
이것은 우리가 자주 겪는 문제가 아닙니다. 대부분의 피지 박스가 충분한 공간을 가지고 있기 때문입니다.승용실 피지 박스 위에 플라스틱 피지 차트 커버가 있는 토요타 또는 렉서스 차량이 경우 사용 설명서와 함께 피지 패널 커버를 설치하는 것이 좋습니다.
