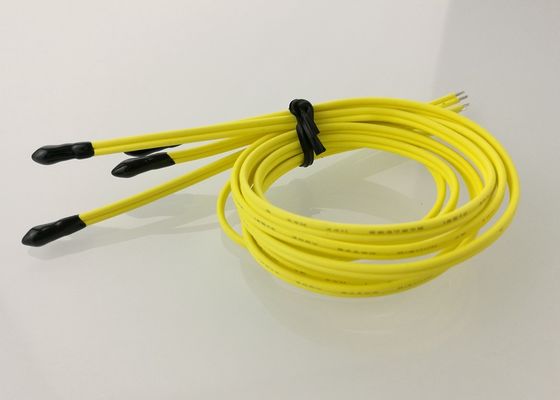

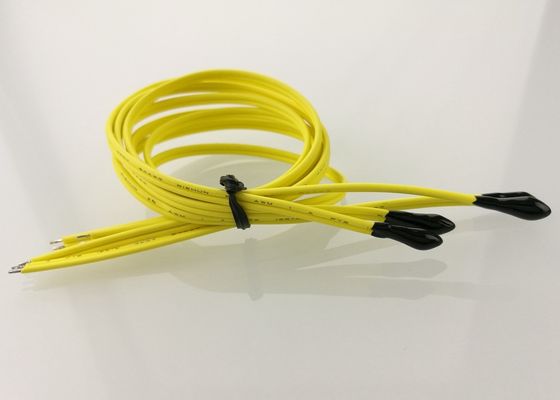

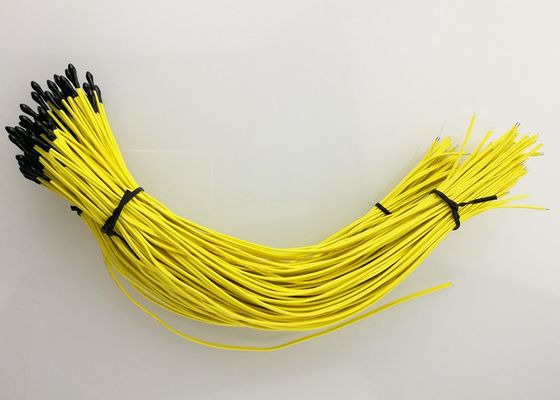

AEC-Q200 열전도성 에포시 밀폐 진주 NTC 열기구 30KOhm 3950 UL4411 24AWG 2C 125C 300V 케이블
전반적인 설명
베타 커브 칩 NTC 열매istor는 단열과 함께 24 AWG 고체 은 접착 구리 리드에 용접된다. 장치는 Stycast Epoxy 樹脂에 캡슐화된다.
- - - - - - - - - - -
다운로드________
응용 프로그램
온도 감지, 제어 및 보상
예를 들어, 자동차용 입기 공기 온도 감지 온도 변속기 또는 ECT, 산업 및 상업용 용도의 센서 요소, 난방 시스템 및 산업 시스템.
특징
첨단 NTC 기술
온도 범위 -20 °C ~ +125 °C
열 충격에 강한
크기가 크지 않은 몸체 지름 최대 4.5mm
AEC-Q200
빠른 응답 시간
열전도성 에포시 코팅
높은 감수성
크기 (mm)
소재
| 아니 | 소재 이름 | 항목/PN |
| 2-1. | 원소 | R25=30KΩ±10% B25/50=3950±1% |
| 2-2. | 코팅 | 에포시 樹脂 (흑색) |
| 2~3. | 납 와이어 |
UL4411# 24AWG×2C 7*0.20mm 125°C 300V (노란색) 직경:1.4±0.05 * 2.9±0.1mm SAEJ-1128을 충족 |
| 아니 | 항목 | 표지 | 시험 조건 | 미네 | 정상값 | 맥스 | 단위 |
| 4-1. | 25°C의 저항 | R25 |
Ta=25±0.05°C PT¥0.1mW |
27.0 | 30.0 | 33.0 | kΩ |
| 4-2. | B 값 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 4-3. | 분산 요인 | σ |
Ta=25±0.5°C 조용한 공중에 |
2 | mw/°C | ||
| 4-4. | 시간 상수 | τ |
Ta=25±0.5°C 조용한 공중에 |
¥7 | 초 | ||
| 4~5. | 작동 온도 범위 | / | / | - 20 | / | +125 | °C |
| 4 ~ 6 | 단열 저항 | / | 100V DC | 100 | / | / | MΩ |
| 4-7. | 전압 테스트에 견딜 수 있습니다. | / | 200V AC | 5 | / | / | 세크 |
신뢰성
| 아니 | 항목 | 기술 요구 사항 | 시험 조건 및 방법 |
| 5-1. | 고온 테스트 |
DR/R25£±3%
DB/B£±3%
저항 전압은 변하지 않습니다. 방열 성능 손상이 없는 외모 |
100±5°C, 500±24시간 전력, DC0.2mA |
| 5-2. | 낮은 온도 | -20±5°C, 500±24시간 전력, DC0.2mA | |
| 5~3. | 수분 테스트를 견뎌내십시오. | 환경 55±2°C,90%-95%RH에서 500±24시간 보관 | |
| 5-4. | 온도 사이클 테스트 | 20°C×30min→실온.×10min→ 100°C 물에서×30min→실온.×10min 10회 주기 | |
| 5-5 | 부하 전기화 시험 | DC1mA로 전력, 500시간 방온과 습기 | |
| 5-6 | 낙하 테스트 | 1m 높이에서 콘크리트 바닥에 자유로이 떨어집니다. 10 사이클. | |
| 5 ~ 7 | 진동 테스트 | 주파수 범위:1055HZ 전체 진폭 1.52mm 1주기 1분, 방향과 시간 X,Y,Z 축 각각 2시간 | |
| 5-8 | 굽기 시험 | 180° 굽는 위치 와이어와 에포시 樹脂.뒤와 앞 10 번 | |
| 5-9 | 튼튼성 검사 | 2kg의 힘을 넣으면 1분 지속됩니다. |
