자동차용 AEC-Q200 엔진 냉각수 온도 센서
특징 및 이점
완전히 금속화 된 납 없는 디스크
여러 가지 온도 안정성 옵션
맞춤형 솔루션, 일반적으로 차원, 온도, 저항, 관용.
높은 정밀도
우수한 일관성 및 상호 교환성
- - - - - - - - - - -
다운로드________
일반

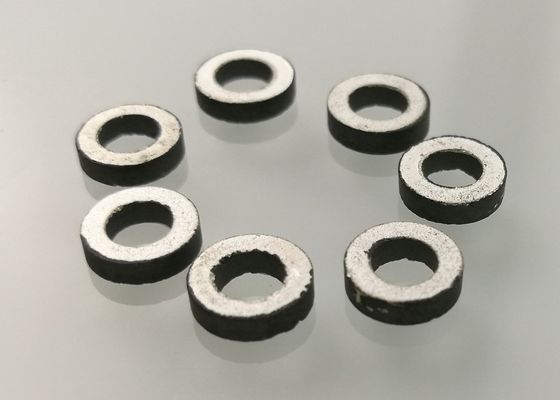

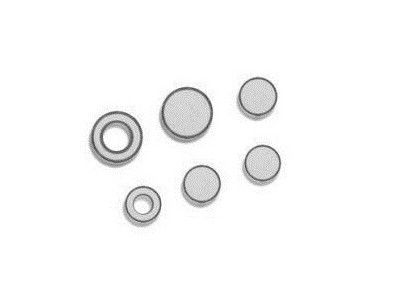

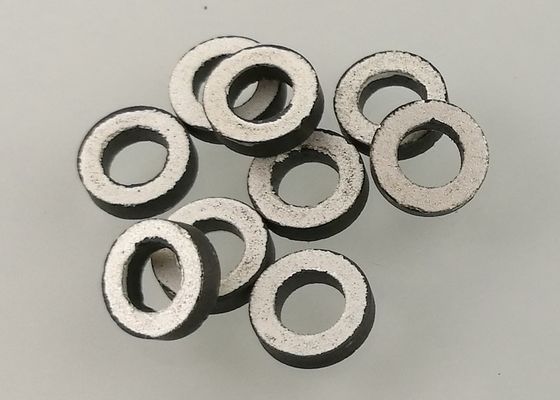

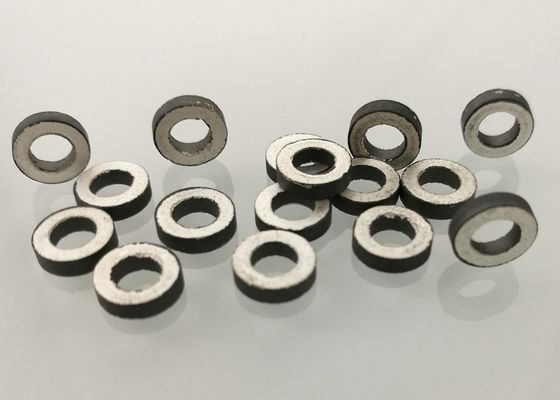

아오리텔의 납 없는 디스크 NTC 열역은 재료 특성과 고객 요구 사항에 따라 사용자 정의 가능한 광범위한 저항 값으로 탁월한 열 및 전기 안정성을 제공합니다.이 부품은 다양한 일반 목적 및 자동차 (AEC-Q200) 응용에 이상적입니다.사용자 정의 디스크 크기와 여러 온도 안정 옵션으로 제공됩니다.
이 유형의 제품은 자동차 및 소비자 응용 분야에서 널리 사용됩니다. 그들은 액체의 온도 (물, 기름, ...), 가스 또는 다른 구성 요소의 표면. 금속화는 온도 변속기의 표면을 완전히 덮습니다.특히 평평하고 부드러운 표면은 압력 하에서 우수한 전기 및 열 접촉을 보장.
전형적 사용법
자동차 냉각 시스템, 연소 엔진, 더 큰 전력 전기 엔진, 오일 트랜스포머 등에서 온도 감지 및 측정. 다른 경우에 온도 측정에도 적용됩니다.
환경 온도 감지, 제어 및 보상
액체 또는 가스 온도 제어 및 모니터링
탐사선으로 조립
자동차 (기온조화, 온도 모니터링, 가열된 좌석, 오일 온도 조절, 기타)
화재 감지 시스템
화학 산업
구조 차원 (mm)
| 코드 | 용인성 |
| Φ | 6.7 ′′69 |
| Φ1 | 30.63.8 |
| t | 1.4 16 |
| 대용품 | 500개/백 |
| 아니 | 매개 변수 | 기호 | 시험 조건 | 분 | 아니지. | 맥스 | 단위 |
| a. | 저항성 25°C | R80 |
Ta=25°C±0.1°C T<0.5mA |
490.2 | 516 | 541.8 | 오 |
| b. | 100°C의 저항 | R100 |
Ta=100°C±0.1°C T<0.5mA |
36.7 | 38.6 | 40.5 | 오 |
| c. | R25/R100 | k | - | - | - | - | - |
| d. | B 상수 | B | 8876Log K | 3811 | 3850 | 3880 | k |
| 아니 | 매개 변수 | 사양 | 유니트 |
| a. | 오페이션 온도 범위 | -40 +160 | °C |
| b. | 최대 허용 전류 | 100 | mA |
| c. | 최대 가동 전류 | 10 | mA |
R실존성 대T온도 곡선e
온도 변속기 설계
저항의 선택 응용 프로그램이 정의 된 지점 주위의 온도를 측정하려면 고유 한 명목 저항을 선택할 수 있습니다 (예를 들어,20~24 페이지에 제시된 ND 제품군의 표준 값 중.
선택된 범위에서 온도를 측정해야 할 때 T1 ∼T2, T2 ∼T3 ..., 대응 저항 R1, R2, R3 ..., 기존의 NTC 재료의 R (T) 특성에 위치할 수 있도록 해야 합니다 (예를 들어, R (T) 가 29-33 페이지에 표시된 표준 재료들 중).
저항은 또한 재료의 저항성과 열조직의 크기와 호환되어야 합니다.
시리즈 카탈로그 안내
| 모델 | 등급 저항 R25 | B 값 (25/50°C) | 가등식 전력 (W) | 측정 전력 (mW) | 테마 시간 상수 (S) | 디시 코트 (mW/°C) | 작동 온도 (°C) | ||
| 범위 (Ω) | 용인성 | 값 ((Ω) | 용인성 | ||||||
| MF57□□□2700 | 220~630 |
± 1% ±3% ± 5% |
2700 |
± 1% ±3% ± 5% |
0.3 0.5 |
≤0.5 | ≤ 60 | 6-13 | -55+125 |
| MF57□□□3000 | 270-5.1K | 3000 | |||||||
| MF57□□□3300 | 270-5.1K | 3300 | |||||||
| MF57□□□3600 | 270-5.1K | 3600 | |||||||
| MF57□□□3900 | 270-5.1K | 3900 | |||||||
| MF57□□□4100 | 330-6.8K | 4100 | |||||||
| MF57□□□4300 | 330-6.8K | 4300 | |||||||
| MF57□□□4700 | 330-10K | 4700 | |||||||
참고: 다른 RT 곡선 및 장착 구성에 맞춘 디자인
허용값 선택
온도 측정의 정확성은 저항에 대한 허용량 계산을 결정합니다: R/R = (%/°C). T (°C)
예를 들어, NTC NR55--3049-99은 N5 물질 (R (T) 특징은 31 페이지에 표시) 을 사용하여 110°C - 120°C 온도 범위에서 1°C의 정확도를 요구합니다.
허용값은 계산할 수 있습니다: R110°C /R110°C = 1°C * 2.91%/°C = 2.91% R120°C /R120°C = 1°C * 2.76%/°C = 2.76%
*특정 요구 사항은 저희에게 문의하십시오.
