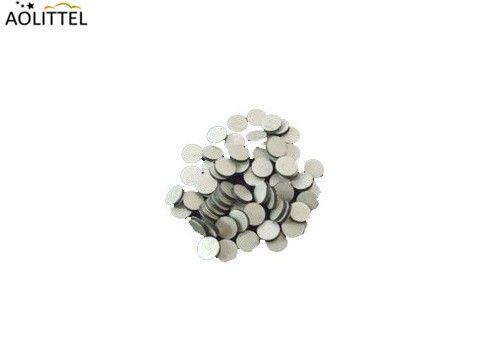

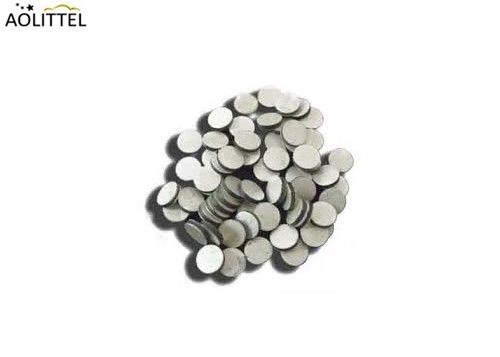

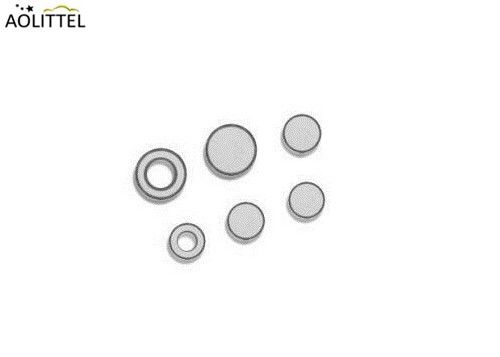

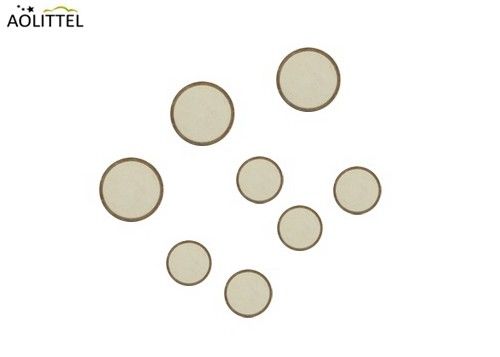

4.8mm 지름 납 없는 맨 디스크 NTC 열기구 520 오hm 10% 2850K 자동차 온도 센서
일반
아올리텔의 납 없는 디스크 온도 조절기는 재료 특성과 고객의 요구 사항에 따라 사용자 정의 가능한 광범위한 저항 값으로 뛰어난 열 및 전기 안정성을 제공합니다.이 부품은 다양한 일반 목적 및 자동차 (AEC-Q200) 응용에 이상적입니다.사용자 정의 디스크 크기와 여러 온도 안정 옵션으로 제공됩니다.
이 유형의 제품은 자동차 및 소비자 응용 분야에서 널리 사용됩니다. 그들은 액체의 온도 (물, 기름, ...), 가스 또는 다른 구성 요소의 표면. 금속화는 온도istor의 표면을 완전히 덮습니다.특히 평평하고 부드러운 표면은 압력 하에서 우수한 전기 및 열 접촉을 보장.
(주) (주)
다운로드________
차원
| 부문 번호 | D ((mm) | T(mm) |
| MF12-521K | 4.6-50 | 1.1-13 |
주요 전기 재산
| 25°C에서 0 전력 저항 | 520±10% Ω |
| 베타 값 | 2850±3% 0K |
| 분산 요인 (δ) | ≥4.5mw/°C |
| 열 시간 상수 (t) | ≤20S |
| 작동 온도 범위 | -40°C+125°C |
| 항목 | 시험 요구 사항 및 방법 | 성능 요구 사항 |
| 25°C에서 0 전력 저항 | 환경 온도 범위:25°C±2°C(TA) DC 전압으로 적용하지만 열전지 열을 만들지 않을 것입니다. | 520±10%Ω |
| 베타 값 |
25°C와 50°C의 시험 저항은 다음의 바와 같이 B값을 계산합니다. B=ln(R25/R50(주) / (주) 1/298.15-1/323.15) R25= 25.0±0.2°C의 저항 R50= 50.0±0.2°C의 저항 |
2850±3%0K |
| 열 분산 상수 | 방 온도에서, 1도 증가마다 MW/°C로 소비되는 전력 | ≥4.5mw/°C |
|
열시간 상수
|
초기 온도 하락에서 온도 값의 63.2%까지 걸리는 시간 (85°C →47.1°C) | ≤20S |
| 항목 | 시험 조건 및 방법 | 성능 요구 사항 |
| 용접 가능성 |
녹은 진 목욕 온도:255±5°C 시간:20.0±0.5초 잠수 깊이: 몸에서 6mm 거리 |
좋은 용접성을 위해 자유 흐름 및 납 용접 물 |
| 용접 열에 대한 저항 |
침수 깊이: 몸에서 6mm 떨어져 온도:350±5°C 시간:3.5±0.5초 |
△R/R≤±10% |
| 안정 상태 습하고 뜨겁다 | 42 일 동안 환경 온도 40±2 °C, 습도 90~95% R.H.에 배치, 밖으로 가져와 1h ~ 2h 동안 실내 온도에 배치 다음 테스트를 수행 |
가시적인 기계적 손상은 없습니다. △R/R ≤±20% |
||||||||
|
임시 자전거 테스트
|
아래와 같이 5회 반복 후 꺼내서 방온에 1~2시간 동안 넣고, 테스트를 수행합니다.
|
가시적인 기계적 손상은 없습니다. △R/R ≤±20% |
||||||||
| 내구성 소모가 0인 상태에서 천장형 온도 (+ 125 °C) |
시간: 00h 외관 검사 0 전력 저항 |
가시적인 기계적 손상은 없습니다. △R/R ≤±20% |
특징 및 이점
적용
자동차
소비자
산업
패키지
포장량
| 부문 번호 | 안쪽 포장량 (PC/백) | 상자 포장량 (PC/Box) |
| MF12-521K | 500 | 5000 |
운송 조건
음 온도 계수와 함께 온도 계수 상자는 어떤 방식으로든 운송을 허용하지만 비가, 눈이, 직접 또는 간접적으로 기계적 손상을 피합니다.
저장 상태
(1) 음 온도 계수 온도 계수는: 온도 10 ~ + 40 °C, 상대 습도는 환경의 80%를 초과하지 않습니다.
(2) 전극의 산화를 방지하기 위해 산, 알칼리 및 부식성 가스 또는 방사선 소스를 포함해서는 안되며 용접성에 영향을 미칩니다.
(3) 제품 보관은 밀폐된 포장으로 이루어져야 합니다.
저장 기간
위의 조건에서 1 년 동안 보관 할 수 있습니다.
온도 변속기 설계
저항의 선택 응용 프로그램이 정의 된 지점 주위의 온도를 측정하려면 고유 한 명목 저항을 선택할 수 있습니다 (예를 들어,20~24 페이지에 제시된 ND 제품군의 표준 값 중선택된 범위에서 온도를 측정해야 할 때 T1 ∼T2, T2 ∼T3 ..., 대응 저항 R1, R2, R3 ..., 기존의 NTC 재료의 R (T) 특성에 위치할 수 있어야 합니다. (예를 들어, R (T) 가 29-33 페이지에 표시된 표준 재료들 중).저항은 또한 재료의 저항성과 열조직의 크기와 호환되어야 합니다..
허용값 선택
온도 측정의 정확성은 저항에 대한 허용량을 계산하는 것을 결정합니다: R/R = (%/°C). T (°C) 예를 들어 NTC NR55--3049-99,31페이지에 표시된 R (T) 특성을 가진 N5 물질 (R (T), 110°C - 120°C 온도 범위에서 1°C의 정밀도를 요구합니다. 허용값은 계산할 수 있습니다: R110°C / R110°C = 1°C * 2.91%/°C = 2.91% R120°C / R120°C = 1°C * 2.76%/°C = 2.76% *특정 요구 사항에 따라, 저희에게 문의하십시오.
