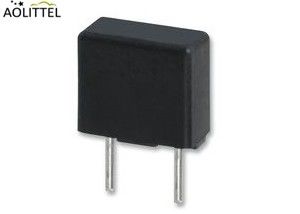

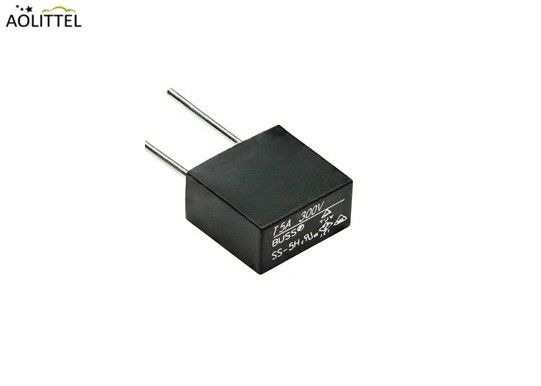

8.4x8.4x4mm 블랙 퀘어 서브미니어처 빠른 작용 마이크로 피지 50mA-10A 300VAC 등급
제품 특성
| 소재 | 몸체:온도 플라스틱 UL94 V-0 납:연금 구리 와이어 |
| 운영 임시 | -55°C ~ +125°C (등급 감축을 고려) |
| 용접 가능성 | 260°C, ≤ 3초 (파동) 350±10°C, ≤ 3초 (열열철) |
| 용접 열에 저항력 | 260°C, 10초 (파동) |
| 용접 매개 변수 | 파동 용접 매개 변수 |
수동 용접 매개 변수 | |
| 보관 조건 | 밀폐 상태에서 +10°C ~ 60°C의 온도, 상대 습도 ≤ 75%에서 3 년 동안 보관 할 수 있습니다. |
(주) (주)
다운로드________
선구화 시간 / 현재 특성 (한계)
등급 | 바람을 불어넣는 시간 |
| 210% | 최대 30분 |
| 275% | 10ms~3s |
| 1000% | 최대 20mS |
설명
마이크로 퓨즈 (Micro Fuse) 는 선광 납 소형 퓨즈로, 원통형 또는 직사각형 모양으로 제공된다. 마이크로 퓨즈는 원래 미국 우주 프로그램에 설계되었다.마이크로 퓨즈는 양쪽 유리로 만들어집니다, 플라스틱 또는 금속 몸체. 그들은 전기적으로 미나처 유리 카트리지와 동등하게 설계되었습니다. 충격과 진동에 더 높은 내성을 가진 더 작은 패키지의 피지.PC 보드에 장착된 피지 홀더에전압, 등급은 일반적으로 65 볼트 AC에서 300 볼트 AC까지 다양합니다. 전압 등급이 450 볼트 DC에 달하는 마이크로 퓨즈도 제공됩니다. 마이크로 퓨즈는 빠른 작용 또는 시간 지연으로 제공됩니다.버전그들은 일반적으로 UL 248-14 및 CSA C22.2/No.에 따라 제작됩니다.248.14 또는 IEC 60127-3, 표준. 일부 시리즈는 또한 MIL 스펙 버전으로 제공됩니다. IEC 60127-3 시리즈는 여러 버전으로 제공됩니다:
마이크로 퓨즈 가족
| 아오 리틀 서브 미니어처 피우스 가족 멤버 | ||||
| - 아니 | 전압 | 쏘아 | 시리즈 | 언급 |
| 1 | 250V | 시간 지연 | MTS | |
| 2 | 250V | 사실 연출 | MFS | |
| 3 | 300V | 시간 지연 | NTS | |
| 4 | 300V | 사실 연출 | NFS | |
| 5 | 350V | 사실 연출 | FMS | |
| 6 | 350V | 시간 지연 | TMS | |
| 7 | 250V/300V | 시간 지연 | MTC | 미니 사이즈 |
사양
카탈로그 | 암페어 | 전압 | 최대 전압 | 용해 |
NFS0050A | 50mA | 300V | 555 | 0.02 |
NFS0100A | 100mA | 300V | 355 | 0.11 |
NFS0125A | 125mA | 300V | 323 | 0.12 |
NFS0160A | 160mA | 300V | 296 | 0.17 |
NFS0200A | 200mA | 300V | 272 | 0.21 |
NFS0250A | 250mA | 300V | 251 | 0.41 |
NFS0315A | 315mA | 300V | 237 | 0.63 |
NFS0400A | 400mA | 300V | 211 | 1.22 |
NFS0500A | 500mA | 300V | 202 | 2.34 |
NFS0630A | 630mA | 300V | 191 | 2.88 |
NFS0800A | 800mA | 300V | 172 | 3.92 |
NFS1100A | 1A | 300V | 200 | 5.77 |
NFS1125A | 1.25A | 300V | 200 | 8.34 |
NFS1160A | 1.6A | 300V | 190 | 13.60 |
NFS1200A | 2A | 300V | 170 | 25.90 |
NFS1250A | 2.5A | 300V | 170 | 42 |
NFS1300A | 3A | 300V | 165 | 45 |
NFS1315A | 3.15A | 300V | 150 | 64 |
NFS1400A | 4A | 300V | 130 | 92 |
NFS1500A | 5A | 300V | 130 | 140 |
NFS1630A | 6.3A | 300V | 130 | 208 |
NFS1800A | 8A | 300V | 100 | 265 |
NFS2100A | 10A | 300V | 100 | 295 |
빠른 세부 사항
• 빠른 작용 (F) 유형
• 재료: * 몸체: 열 플라스틱 UL94V0
* 핀: 구리 합금, 진 Plated
옵션: 금 또는 은 은 청탁 할 수 있습니다.
• 원소: 은 합금 • 암퍼 등급: 50mA - 10A
• 등급 전압: 250V 이하
• 표준: UL248-14
낮은 내부 저항 PCB 공간 감소
진동 저항 충격 안전 케이스
적용: TV, VCR, 모니터, 어댑터, 통신 장비, 보호 및 안전 기타 모든 소규모 장비
기존의 마이크로 퓨즈 및 카트리지 퓨즈를 교체 합니다.
