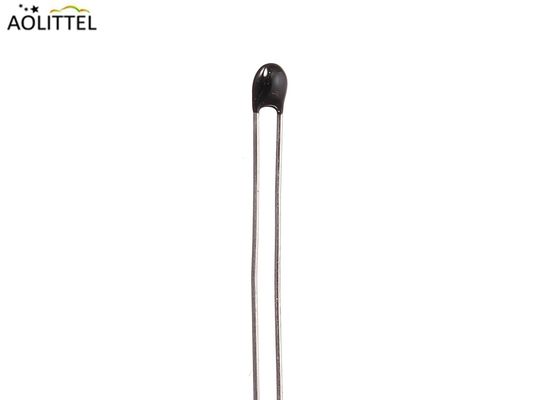

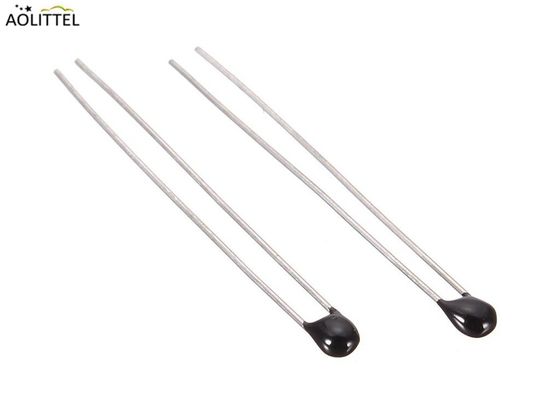

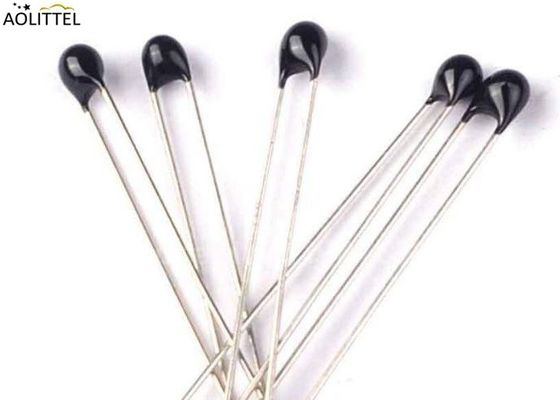

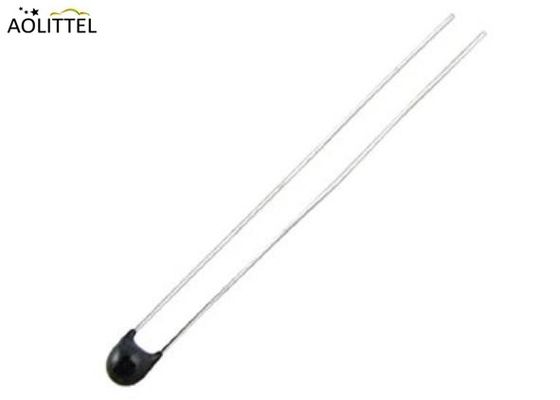

유니버설 진주 모양 정밀 에포시 합성 코팅 된 NTC 열매기 MF52A1 103F3950F 10KOhm 온도 측정
설명
Ao littel MF52 시리즈 NTC 열매기는 작은 크기, 고 정밀과 빠른 반응으로 에톡실린 樹脂로 코팅되어 있습니다. MF52 열매기는 표준 또는 사용자 정의 길이의 5 개의 리드 스타일로 제공됩니다.칩 NTC에 기반한 높은 납 강도 및 넓은 온도 범위로 인해 자존하는 정상적인 온도 센서에 적합합니다..
(주) (주)
다운로드________
| NTC 열전기 가족 구성원 | ||
| 아니 | 시리즈 | 설명 |
| 1 | MF72 | 전력 ICL |
| 2 | MF73T-1 | 높은 전력 |
| 3 | MF73/MF74 | 초고전력 |
| 4 | MF57 | 자동차용 |
| 5 | MF11 | 보상 |
| 6 | CMF | 표면 장착 |
| 7 | MF51 | 반사 유리 |
| 8 | MF51E | 온도 측정기용 에나마일 선 |
| 9 | MF52 | 진주형 온도 측정 |
| 10 | MF54 | 플라스틱 합성물 도이드 종류 |
| 11 | MF55 | 얇은 필름 종류 |
| 12 | MF58 | 엑시얼 글래스 캡슐화 |
| 13 | MF59 | MELF SMD 유리 껍질 |
| 14 | CWF | 정밀 NTC 온도 센서 |
특징
장기 안정성 및 신뢰성
높은 B 값
좋은 일관성 및 교환성
넓은 저항 범위:0.1~500KΩ
넓은 작동 온도 범위: -55 ~ +125°C
극도로 정확한 온도 감지 기능을 제공합니다.
1005 크기의 NTC 열기구와 호환됩니다.
납에서 포장까지 일관성 있는 자동화 라인을 사용하여 생산하여 균일한 품질의 제품을 적은 비용으로 대량으로 얻을 수 있습니다.
이 제품은 원본 납 장착 기술로 강한 납 강도를 가지고 있기 때문에 사용 시 구부러지며 가공 등을 쉽게 견딜 수 있습니다. 테이핑 패키지가 지원 될 수 있습니다.
여러 리드 소재 선택 틴 된 구리 와이어, 에나멜 된 큐 와이어, 플로린 플라스틱 와이어, PVC 와이어 등
사용자 정의 리드 길이 선택
신청서
에어컨, 냉장고, 냉장고, 소아 우유 기계, 빵 기계, 음료 기계와 같은 가전제품.
온도 조절 및 측정
전자 온도계
액체 수준 감지
의료 장비 및 장비
온도 조절기
전자 선물
전자 온도 습도 측정기
자동차 온도 측정
전자 테이블 캘린더
배터리 팩과 배터리 충전기
사양
B25/50:3950K ((3380K ~ 4150K)
장착형: 구멍을 통해
작동 온도:-55°C ~ 125°C
패키지 / 케이스: 펄스
패키지: 대량
전력 - 최대: 50mW
저항 오름 @ 25°C: 10KOhm (1.5k ~ 220k)
| 제1부 | 등급 저항 R25 (KΩ) |
B 값 (25/50)°C) (K) |
가등급 전력 (mw) | 디시, 코프 (mW/°C) |
열시간 상수 (S) | 작동 온도.°C) |
| MF523100 MF523270 MF523380 MF523470 MF523600 MF523950 MF524000 MF524050 MF524150 MF524300 MF524500 |
0.1-20 0.2-20 0.5-50 0.5-50 1-100 5-100 5-100 5-200 10-250 20-1000 20-1000 |
3100 3270 3380 3470 3600 3950 4000 4050 4150 4300 4500 |
≤ 50 | ≥ 20 조용 한 공중 에서 |
≤ 7 조용 한 공중 에서 |
-55°C- +125°C |
참고:
* B 값 (25/50C) 오류는 ± 1%의 고등 저항 허용량 ± 1%의 구성 요소 및 ± 2%의 다른 모든 구성 요소에 대해 ± 1%입니다.
참고:* 납선 두 끝은 MF52 시리즈의 작은 크기 및 용접 된 점 때문에 너무 큰 당기를 견딜 수 없습니다. * 철도의 바닥에서 적어도 5mm 용접.
차원 (단위:mm)
A: 진. 아그. 니켈 접착 된 수선
| 코드 | D 최대 |
L1 최대 |
L2 분 |
d +/- 0.05 |
F +/- 0.5 |
| A1 | 2.5 | 4.0 | 25 | 0.3 | 1.7 |
| A2 | 3 | 4.5 | 25 | 0.45 | 2.2 |
B: 에나마일 된 수직선
| 코드 | D 최대 |
L1 최대 |
L2 분 |
L3+/- 1 | d +/- 0.05 |
| B1 | 2 | 3.5 | 고객 지정 | 3 | 0.2 |
| B2 | 3 | 4 | 고객 지정 | 3 | 0.3 |
C: 고온 플루오린 플라스틱 유선
| 코드 | D 최대 |
L1 최대 |
L2 분 |
L3+/- 1 | d +/- 0.05 |
| C1 | 3 | 7.5 | 고객 지정 | 5 | 0.26 |
| C2 | 4 | 7.5 | 고객 지정 | 5 | 0.32 |
E: 사양에 따라 납과 머리
| 코드 | D 최대 |
L1 최대 |
L2 분 |
L3+/- 1 | d +/- 0.05 |
| E1 | 고객 지정 | 고객 지정 | 고객 지정 | 5 | 고객 지정 |
| E2 | 고객 지정 | 고객 지정 | 고객 지정 | 5 | 고객 지정 |
F: 캔형 납 프레임
| 코드 | D 최대 |
L1 최대 |
L2 +/- 15 | d 최대 |
F +/- 0.5 |
Tmax |
| F | 3.8 | 9.5 | 17 | 0.5 | 2.5 | 3.5 |
기계적 요구 사항
| 항목 | 요구 사항 | 시험 방법 |
| 1전사능력 | 터미널은 균일하게 캔으로 되어 있고, 그 면적은 ≥95% | NTC 터미널을 245±5°C의 용접 욕조에 15mm 깊이로 침투시키고 NTC 몸에서 6mm 떨어진 곳에 3±0.5s 동안 침투한다 (IEC68-2-20 / GB2423.28 Ta 참조) |
| 2용접 열에 저항 |
가시적인 기계적 손상은 없습니다. ΔR/RN ≤20% (ΔR = ∆RN-RN' ∆) |
NTC 터미널을 260±5°C의 용접 욕조에 15mm 깊이로 담아내고 NTC 몸체에서 6mm 아래로 3±0.5초 동안 담아냅니다. 25±2°C 아래에서 4-5시간 회복 후평준 제로 전력 저항 값 RN'를 측정한다.. (IEC68-2-20 / GB2423.28 Tb 참조) |
| 3납 터미널의 강도 |
탈출이 안 돼 ΔR/RN ≤20% (ΔR = ∆RN-RN' ∆) |
몸을 고정하고 10N까지 각 리드에 점차 힘을 적용 하 고 10초 동안 유지,몸을 잡고 리드 축 방향으로 5N에서 천천히 90°까지 각 리드에 힘을 적용 하 고 10초 동안 유지, 다른 단말기에 대해 반대 방향으로 반복한다. 25±2°C에서 4~5시간 회복 후, 명목 제로 전력 저항 값 RN'을 측정한다. (IEC68-2-21/GB2423.29 Ua / Ub 참조) |
신뢰성 검사
| 항목 | 요구 사항 | 시험 방법 |
| 1시간. 자전거 테스트 |
가시적인 기계적 손상은 없습니다. ΔRN / RN ≤20% (ΔR = ∆RN-RN' ∆) |
Ta:-40±3°C/ 30min→25±2°C/ 5min→ Tb:160±3°C/ 30min→25±2°C/ 5min 사이클: 5번 25±2°C에서 4~5시간 동안 회복한 후, 명목 제로 전력 저항 값 RN'을 측정해야 한다. |
| 2전기 자전거 테스트 |
환경 온도 범위:25°C±2°C 사이클: 2,000번 켜 / 끄: 5초 / 55초 시험 전류: 7A 25±2°C의 상태에서 4~5시간 동안 회복된 후, 명목 제로 전력 저항 값 RN'을 측정해야 한다. |
|
| 3로드 라이프 (내구력) 테스트 |
환경 온도 범위:25°C±2°C; 7A/ 1,000±24h 25±2°C에서 4~5시간 동안 회복한 후, 명목 제로 전력 저항 값 RN'을 측정해야 한다. |
|
| 4습도 검사 |
가시적인 기계적 손상은 없습니다. ΔRN / RN ≤20% (ΔR = ∆RN-RN' ∆) |
환경 온도 범위: 40°C±2°C R.H.:93±3%, 에너지 사용 시간:1000±24 h 25±2°C에서 4~5시간 동안 회복한 후, 명목 제로 전력 저항 값 RN'을 측정해야 한다. |
패키지
대용품 포장:
| 포장 | 포장 방법 |
| 대용품 | 500pcs/폴리백 |
보관 조건:
다음 조건에 부품을 노출하지 마십시오, 그렇지 않으면 특성 악화로 이어질 수 있습니다.
1) 부식성 가스 또는 산화 방지 가스.
2) 불화 및 폭발성 가스
3) 석유, 물 및 화학 액체
4) 햇빛 아래에서
