자동차 플러그인 타입 플라스틱 하우징 10A 빨간색 중간 크기의 ATC 자동차 블레이드 피지 핑크 또는 알루미늄 합금
설명
표준 소형 중형 블레이드 피질은 지난 40년간 차량의 회로 보호에 가장 안정적이고 비용 효율적인 자동차 전기 솔루션입니다.자동차 블레이드 피지의 신뢰성과 가격은 몇 년 동안 계속될 것을 보장합니다.자동차 펠트 스타일 블레이드 피지 펌프는 부러진 피지 펌프를 대체하여 단일 회로 부하 보호 또는 보호 인 라인 피지 펌프를 만듭니다.
| 아오 리틀 블레이드 퓨즈 가족 멤버 | |||
| 아니죠 | 크기 | 시리즈 | 투표율 |
| 1 | 미니 | ATM | 32V/48V/58V |
| 2 | 중간 | ATC/ATO | 32V/48V/58V |
| 3 | 맥시 | APX/APS | 32V/48V/58V |
• 쉽게 식별 되고 쉽게 교체 될 수 있다
• 건설-진크 퓨즈 요소와 단말기를 갖춘 플라스틱 가구.
- 자동차
- 저전압 제어 회로
차원(단위:mm, 용도±0.4mm)
사양
| 중계 등급 |
1000A @ 32/48/58 VDC |
| 정압 등급 |
32/48/58 VDC |
|
작동 온도 범위 |
-40°C ~ +125°C |
|
터미널 |
주황 합금 (전산) 또는 알루미늄 합금 |
|
주거용 재료 |
PC 가옥의 불화성 등급,UL94 |
| 에이전시 |
SAE J2077을 충족합니다. ISO 8820 UL 248 특수 용도 피지 |
환경
• 작동 온도 범위 -40°C ~ 125°C, 95% RH 비 응축.
• 저장 온도 범위 -5°C ~ 35°C 또는 그 이하, 85% RH 비 응축.
시대적 특성
| 신용등급의 % | 개장 시간 | |
| 미니 | 맥스 | |
| 110 | 4H | / |
| 135 | 0.75S | 10분 |
| 200 | 0.15S | 5S |
| 350 | 0.080S | 0.250S |
| 600 | 0.030S | 0.100S |
전기 특성
| 부문 번호 | 현재 등급 | 정압등급 (VDC) | 타입 전압 감소 | 냉동 저항 | 1 2t | 하우스 색상 |
| 항공기 관리자 | 1A | 32/48/58 | 176mV | 600.88mΩ | 9.7A2s | 검은색 |
| ATC-002 | 2A | 32/48/58 | 171mV | 55.60mΩ | 2.8A2s | 갈색 |
| ATC-003 | 3A | 32/48/58 | 153mV | 33.75mΩ | 9.4A2s | 보라색 |

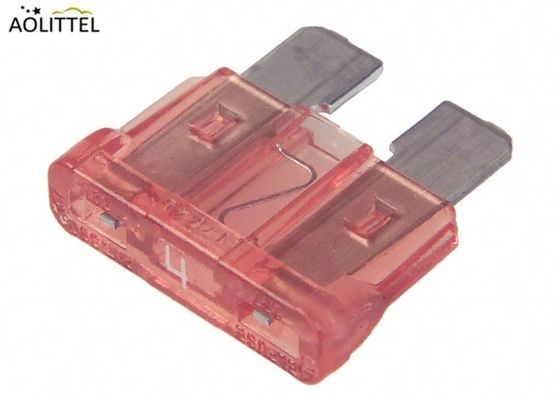

| ATC-004 | 4A | 32/48/58 | 121mV | 23.48mΩ | 17A2s | 분홍색 |

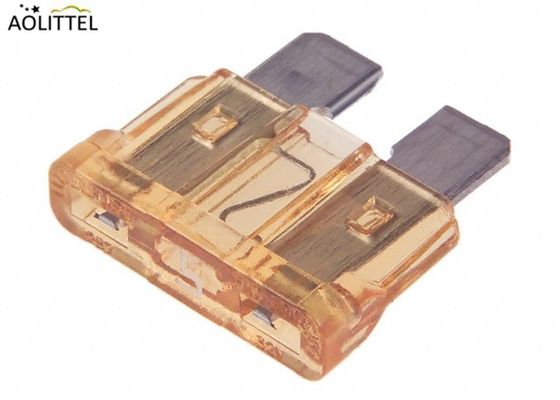

| ATC-005 | 5A | 32/48/58 | 129mV | 17.75mΩ | 25A2s | 오렌지 |
| ATC-075 | 7.5A | 32/48/58 | 135mV | 10.85mΩ | 68A2s | 갈색 |

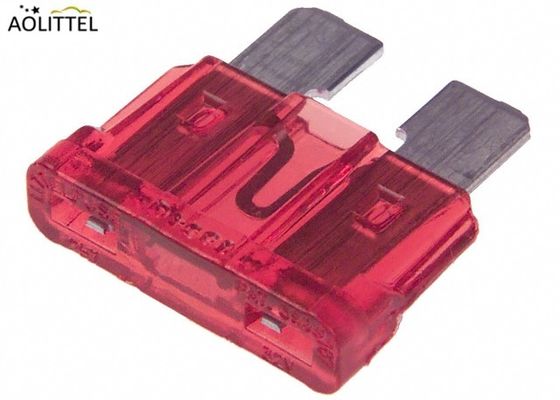

| ATC-010 | 10A | 32/48/58 | 108mV | 7.42mΩ | 93A2s | 빨간색 |

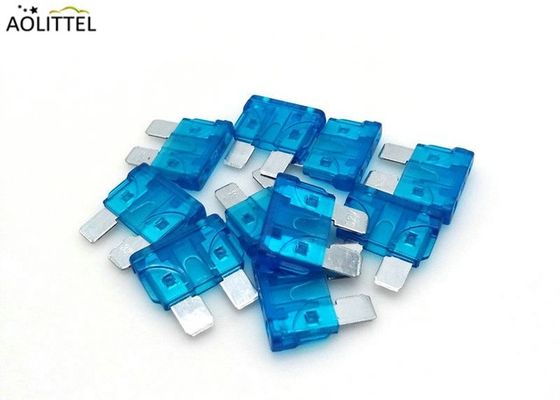

| ATC-015 | 15A | 32/48/58 | 98mV | 4.58mΩ | 270A2s | 파란색 |
| ATC-020 | 20A | 32/48/58 | 96mV | 3.21mΩ | 380A2s | 노란색 |
| ATC-025 | 25A | 32/48/58 | 86mV | 2.36mΩ | 625A2s | 자연 |
| ATC-030 | 30A | 32/48/58 | 87mV | 1.85mΩ | 1130A2s | 녹색 |
| ATC-035 | 35A | 32/48/58 | 85mV | 1.5mΩ | 1430A2s | 보라색 |
| ATC-040 | 40A | 32/48/58 | 85mV | 1.35mΩ | 1750A2s |
보라색/오렌지 |
참고: 냉난방은 ± 6%의 오류를 가진 기준 값입니다.
온도 리레이팅 곡선
시간적 특성 곡선
작은 자동 블레이드 피저를 어떻게 알아낼까요?
우리는 다양한 유형을 살펴보고 당신이 필요로하는 것을 식별하는 방법을 알아냈습니다.
현대 블레이드 피지는 차량과 기계의 오래된 유리 튜브 피즈를 대체했다. 블레이드 피지는 세 가지 크기: 저 프로필 미니, 미니, 정규 및 맥시로 제공됩니다. 더 큰 유형은 더 높은 Amp 등급을 가지고 있습니다.
아마도 여러분은 여전히 유리관 전기 피질을 사용하는 새로운 차량이나 농장 기계를 찾기가 어렵다고 생각하실지도 모릅니다.그리고 다른 전기 기기들도 여전히 사용합니다.새로운 차량과 농장 기계는 이제 거의 전적으로 블레이드 스타일, 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인 플러그인
많은 사람 들 은 유리 튜브 피지스 의 니켈 접착 된 끝 에 탬프 등급 을 찍어 놓은 것 을 찾는 데 익숙 하다. 블레이드 피지스 에서, 앰프 등급 은 플라스틱 인체 상단 에 표시 된다.제조업체에 따라그 등급은 플라스틱에 부각되거나 인쇄될 수 있습니다. 그리고 그냥 인쇄되면 숫자는 시간이 지남에 따라 마비될 수 있습니다.그래서 당신은 당신이 그것을 교체해야 할 때 불린 블레이드 피질의 등급을 궁금해 할 수 있습니다..
다행히, 블레이드 피지스 또한 색상 코딩이 있습니다. 그래서 Amp 등급 번호가 사라진 경우에도 표준화된 바디 색상으로 피지스 등급을 결정할 수 있습니다.
그들은 작은 미니 (ATM), 중간 크기의 정규 (ATC / ATO) 및 큰 맥시 (APX) 의 세 가지 일반적인 블레이드 피지 크기입니다. 또한 미니의 저 프로필 버전인 APS,동일한 범용 Amp 색상 코딩 시스템을 사용하는.
일반 크기의 ATC 피지는 ATO보다 더 일반적입니다. ATC는 플라스틱 가구 내부에 닫힌 피지 요소가 있습니다.부식 발생을 방지하기 위해 환경으로부터 밀폐. ATO 피지는 바닥에 열려 있으며, 블레이드 사이의 피지 요소를 노출시킵니다. ATC 피지는 날씨에 노출 될 수있는 기계에서 사용하기에 가장 좋은 선택입니다.부식 축적의 높은 확률은 결국 습기에 노출 된 ATO 유형에서 전류 흐름을 방해 할 수 있습니다..
