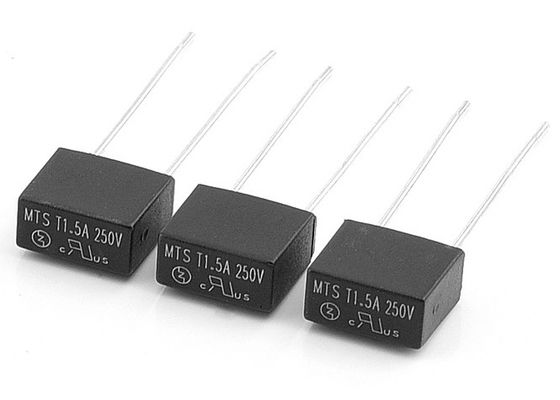

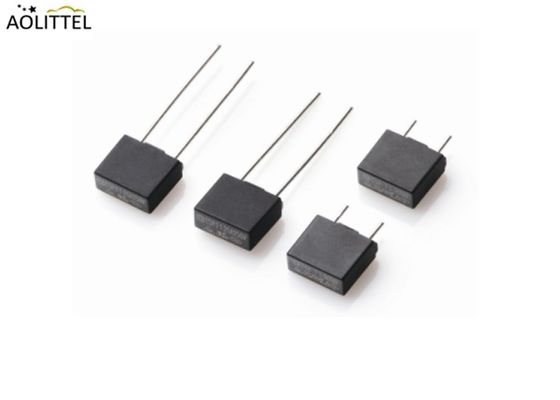

세계적인 증명서에 Eaton 술장수 Bussmann SR-5 대용품 시간의 지체 Subminiature 신관 8.4mm 250V
묘사
Ao에 의하여 광선 납을 첨가하는과 시간의 지체를 통하여 구멍, 그것에 적은 MTS Subminiature 신관이고 IEC 60127-3에 디자인하는부터 1 차 및 이차 overcurrent 보호를 위해 받아들여진 국제 경기, 시트를 깔고 4개가 PCB 또는 마개로 BK/PCS 홀더로 높은 돌입 반항 기능과 함께 직접 거치할 수 있습니다, 또한 있습니다. 현재에는, SMT 기술은 성숙하게 되고 동향은 SMT 제조이고 prodcut는 더 작 더 작은, Ao는 적은 MTS subminiature 신관 납을 첨가하는 무연 썰물과 파 땜납과 호환이 됩니다. 최근에, 우리는 또한 소형 신제품을 개발하고 고전압 유형 300V/350V는, 더 정보를 얻기 위하여 저희에게 연락합니다.
________________________________________________________________________
Download______
| Ao 약간 Subminiature 신관 가족 구성원 | ||||
| 아니다. | 전압 | 한번 불기 | 시리즈 | 말 |
| 1 | 250V | 시간의 지체 | MTS | |
| 2 | 250V | 사실 행동 | MFS | |
| 3 | 300V | 시간의 지체 | NTS | |
| 4 | 300V | 사실 행동 | NFS | |
| 5 | 350V | 사실 행동 | FMS | |
| 6 | 350V | 시간의 지체 | TMS | |
| 7 | 250V/300V | 시간의 지체 | MTC | 소형 크기 |
기관 개관
|
기관 |
암페어 범위 |
기관 파일 번호 |
| 당신 | 50mA ~ 6.3A | E340427 (JDYX2) |
| 똥개 | 50mA ~ 6.3A | E340427 (JDYX8) |
| VDE | 50mA ~ 6.3A | 40039420 |
| CQC | 50mA ~ 6.3A | CQC16012154495 |
| PSE | 50mA ~ 6.3A | PSE16021073 |
| KC | 50mA ~ 6.3A | SU05052-16004/16005/16006 |
이점
• Solderability: EIA-186-9E 방법 9
• 고주파 진동: MIL-STD-202F의 방법 201A
• 작용 온도: -55°C에 +125°C
• 납땜 열저항: 260°C, 10 SEC. 최대 (IEC 60068-2-20)
• 감소된 PCB 공간 요구
• 직접적인 solderable 또는 플러그 접속식 버전
• 국제적으로 승인되는
• 낮은 내부 저항
• 충격 안전한 케이싱
• 저항하는 진동
• 0.050A에서 10A에 가능한
• 기계에 의하여 완전히 자동적인 생산은 경쟁이라고 유지할 수 있습니다
전기 특성
찬성되는 ●
팬딩되어 있는 ○
|
부품 번호. |
암페어 평가 |
전압 평가 |
최대 전압 하락 (mv) |
I2TMelting 전체 (A2. S) |
기관 승인 |
||||
| UL | VDE | CQC | PSE |
KC
|
|||||
| MTS0050A | 50mA | 250V | 555 | 0.02 | ● | ○ | ○ | ○ | ○ |
| MTS0100A | 100mA | 250V | 355 | 0.11 | ● | ○ | ○ | ○ | ○ |
| MTS0125A | 125mA | 250V | 323 | 0.12 | ● | ○ | ○ | ○ | ○ |
| MTS0160A | 160mA | 250V | 296 | 0.17 | ● | ○ | ○ | ○ | ○ |
| MTS0200A | 200mA | 250V | 272 | 0.21 | ● | ○ | ○ | ○ | ○ |
| MTS0250A | 250mA | 250V | 251 | 0.41 | ● | ○ | ○ | ○ | ○ |
| MTS0315A | 315mA | 250V | 237 | 0.63 | ● | ○ | ○ | ○ | ○ |
| MTS0400A | 400mA | 250V | 211 | 1.22 | ● | ○ | ○ | ○ | ○ |
| MTS0500A | 500mA | 250V | 202 | 2.34 | ● | ● | ● | ● | ● |
| MTS0630A | 630mA | 250V | 191 | 2.88 | ● | ○ | ○ | ○ | ○ |
| MTS0800A | 800mA | 250V | 172 | 3.92 | ● | ○ | ○ | ○ | ○ |
| MTS1100A | 1A | 250V | 200 | 5.77 | ● | ● | ● | ● | ● |
| MTS1125A | 1.25A | 250V | 200 | 8.34 | ● | ○ | ○ | ○ | ○ |
| MTS1160A | 1.6A | 250V | 190 | 13.60 | ● | ● | ● | ● | ● |
| MTS1200A | 2A | 250V | 170 | 25.90 | ● | ● | ● | ● | ● |
| MTS1250A | 2.5A | 250V | 170 | 42 | ● | ● | ● | ● | ● |
| MTS1300A | 3A | 250V | 165 | 45 | ● | ○ | ○ | ○ | ○ |
| MTS1315A | 3.15A | 250V | 150 | 64 | ● | ● | ● | ● | ● |
| MTS1400A | 4A | 250V | 130 | 92 | ● | ○ | ○ | ○ | ○ |
| MTS1500A | 5A | 250V | 130 | 140 | ● | ● | ● | ● | ● |
| MTS1630A | 6.3A | 250V | 130 | 208 | ● | ● | ● | ● | ● |
| MTS1800A | 8A | 250V | 100 | 265 | ○ | ○ | ○ | ○ | ○ |
| MTS2100A | 10A | 250V | 100 | 295 | ○ | ○ | ○ | ○ | ○ |
융합 특성
|
암페어 등급의 % (안으로) |
부는 시간 |
| 안으로 150%* | 60 분 최소한 |
| 안으로 210%* | 2 최소한도 최대 |
| 안으로 275%* | 400 ms~10 s |
| 안으로 400%* | 150 ms~3 s |
| 안으로 1000%* | 20 ms~150 Ms |
mm에 있는 차원
포장
상표에 나타나는 a.The 이하 품목:
부품 번호, 등급 (전압, 현재), 중단 유형 및 안전 표.
b. 패킹 양
A:
대량 패킹:
부피 안으로 1000 PC 많은 부대 당;
안으로 5개의 많은 부대 안 상자 (L240±2 * W170±2 * 당 H110±2);
안으로 4개의 안 상자 외부 판지 (L240±2 * W170±2 * 당 H110±2)
무게: 16.5kg/Carton
B:
끈으로 엮인 패킹:
안 상자 (L328±2 * W197±2 * 당 1000 PC H40±2)
외부 판지 (L580±5 * W360±5 * 당 10의 안 상자 H230±5)
무게: 9.5kg/Carton
믿을 수 있는 시험
| 물자 | 기초/모자: 열가소성 브라운 폴리아미드 PA 6.6, UL 94 V-0 둥근 핀: 주석 도금되는 구리 |
| 지도 잡아당기기 힘 | 10 N (IEC 60068-2-21) |
| Solderability | 260ºC의 ≤ 3s. (파) 350ºC의 ≤ 1s. (납땜 인두) |
| 납땜 열 저항 |
260ºC, 10s. (IEC 60068-2-20) 350ºC, 3s. (납땜 인두) |
| 작용 온도 | -40ºC에 +85ºC (재 등급을 고려하십시오) |
| 기후상 종류 | -40ºC/+85ºC/21 일 IEC 60068-1, - 2-1, - 2-2, - 2-78) |
| 재고 조건 | +10ºC에 +60ºC , 이슬 없이 평균 RH ≤ 75% 매년, 30 일 95% 동안 최대값 |
| 진동 저항 |
제각기 15 min.에 24 주기 (IEC 60068-2-6) 진폭 0.75 mm에 10 - 60 Hz 10G's 가속도에 60 - 2000 Hz |
