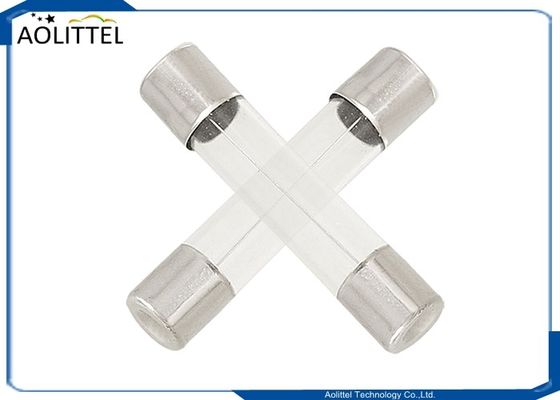

UL cUL 목록 3AB 3AG 6.3x32mm 급행성 카트리지 피지 5A AC 250V 125V 유리 튜브 피지 6.250MFC1500A
설명
6.250MFC 급행성 퓨즈는 신뢰할 수 있는 성능과 비용 효율적인 회로 보호 기능을 제공하면서 광범위한 응용 요구 사항을 해결합니다.
특징
UL 표준 248-14에 따라

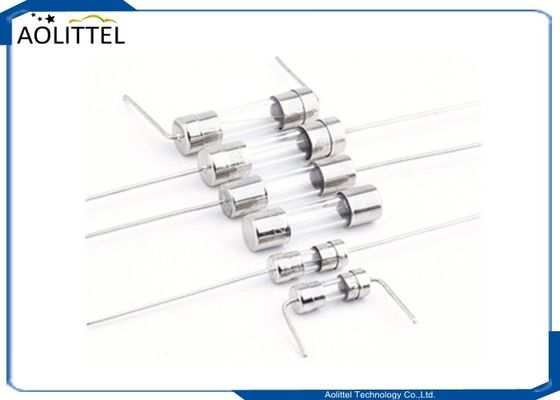

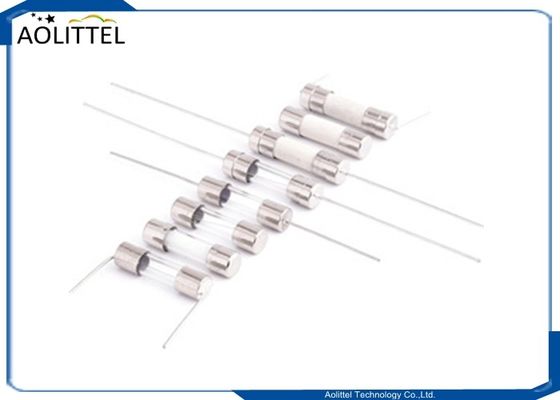

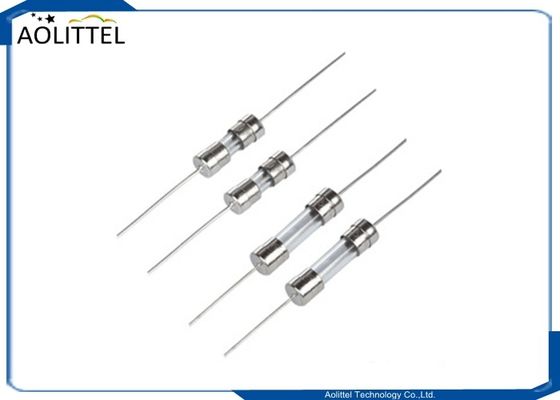

카트리지 및 축성 납 포맷과 다양한 형성 차원에서 제공됩니다.
RoHS 준수 및 납 없는
인증서
| 정압 등급 | 에이전시 | 암페르 범위 | 에이전시 파일 번호 |
| 125V/250V | UL | 100mA ~ 30A | E340427 |
| C-UL | 100mA ~ 30A | E340427 |
사양
A는 250V이고 B는 125V입니다.
| 카탈로그 | 암페어 | 전압 | 파기 | 용해 |
| - 아니 | 등급 | 등급 | 용량 | 통합 (A2.S) |
| 6.250MFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A) 35A@250V AC (100mA~1A); 100A@250V AC (1.25A~3.5A) 200A@250V AC (4A~10A) |
0.003 |
| 6.250MFC0160A/B | 160mA | 250V/125V | 0.008 | |
| 6.250MFC0200A/B | 200mA | 250V/125V | 0.02 | |
| 6.250MFC0250A/B | 250mA | 250V/125V | 0.026 | |
| 6.250MFC0300A/B | 300mA | 250V/125V | 0.047 | |
| 6.250MFC0315A/B | 315mA | 250V/125V | 0.055 | |
| 6.250MFC0350A/B | 350mA | 250V/125V | 0.072 | |
| 6.250MFC0400A/B | 400mA | 250V/125V | 0.1 | |
| 6.250MFC0500A/B | 500mA | 250V/125V | 0.16 | |
| 6.250MFC0600A/B | 600mA | 250V/125V | 0.25 | |
| 6.250MFC0630A/B | 630mA | 250V/125V | 0.28 | |
| 6.250MFC0750A/B | 750mA | 250V/125V | 0.49 | |
| 6.250MFC0800A/B | 800mA | 250V/125V | 0.6 | |
| 6.250MFC1100A/B | 1A | 250V/125V | 0.8 | |
| 6.250MFC1125A/B | 1.25A | 250V/125V | 1.6 | |
| 6.250MFC1150A/B | 1.5A | 250V/125V | 2.5 | |
| 6.250MFC1160A/B | 1.6A | 250V/125V | 3.2 | |
| 6.250MFC1200A/B | 2A | 250V/125V | 5.6 | |
| 6.250MFC1250A/B | 2.5A | 250V/125V | 7.6 | |
| 6.250MFC1300A/B | 3A | 250V/125V | 14 | |
| 6.250MFC1315A/B | 3.15A | 250V/125V | 19 | |
| 6.250MFC1350A/B | 3.5A | 250V/125V | 20 | |
| 6.250MFC1400A/B | 4A | 250V/125V | 25 | |
| 6.250MFC1500A/B | 5A | 250V/125V | 42 | |
| 6.250MFC1600A/B | 6A | 250V/125V | 80 | |
| 6.250MFC1630A/B | 6.3A | 250V/125V | 96 | |
| 6.250MFC1800A/B | 8A | 250V/125V | 200 | |
| 6.250MFC2100A/B | 10A | 250V/125V | 320 | |
| 6.250MFC2120A/B | 12A | 250V/125V | 470 | |
| 6.250MFC2150A/B | 15A | 250V/125V | 650 | |
| 6.250MFC2200A/B | 20A | 250V/125V | 870 | |
| 6.250MFC2250A/B | 25A | 250V/125V | 1320 | |
| 6.250MFC2300A/B | 30A | 250V/125V | 1820 |
크기와 재료
단위:mm
| 아니죠 | 부분 이름 | 소재 |
| 1 | 캡 | 금속, 금속, 금속 |
| 2 | 몸체 | 유리 튜브 |
| 3 | 피지 원자 | 합금 |
운영 특성
| 앰페어 등급의 % (in) | 바람을 불어넣는 시간 |
| 100%* | 4시간 |
| 135%* | 최대 1시간 |
| 200%* | 최대 60초 |
중계 등급
파기 용량:
10000A 125V AC (6.250MFC 범위 100mA ~ 10A)
35A 250V AC (6.250MFC 범위 100mA ~ 1A)
100A 250V AC (6.250MFC 범위 1.25A ~ 3.5A)
200A 250V AC (6.250MFC 범위 4A ~ 10A).
권장 용접 매개 변수
A 파동 파라미터:
용접기 온도: 260°C 최대
용접기 체류 시간: 2~5초
B 수동 용접기 매개 변수
용접철 온도: 350±5°C
가열시간: 최대 5초
포장량
대용품 폴리백당 200 pcs;내면 상자당 폴리백 10 pcs;외면 상자당 내면 상자 4 pcs
상자: L240±2 * W170±2 * H110±2mm
외면 카튼: L390±5 * W240±5 * H250±5mm
