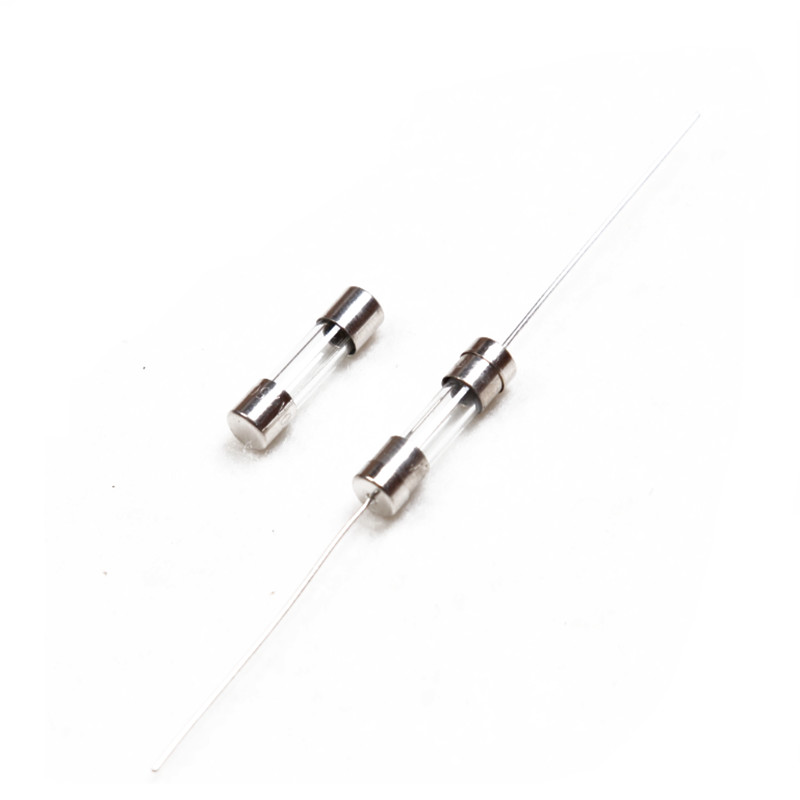

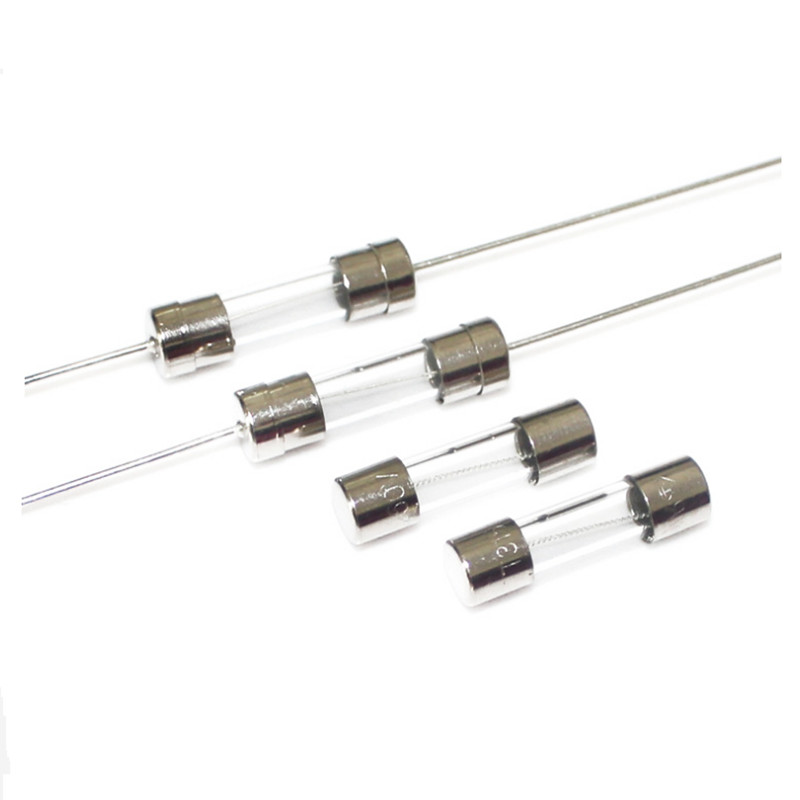

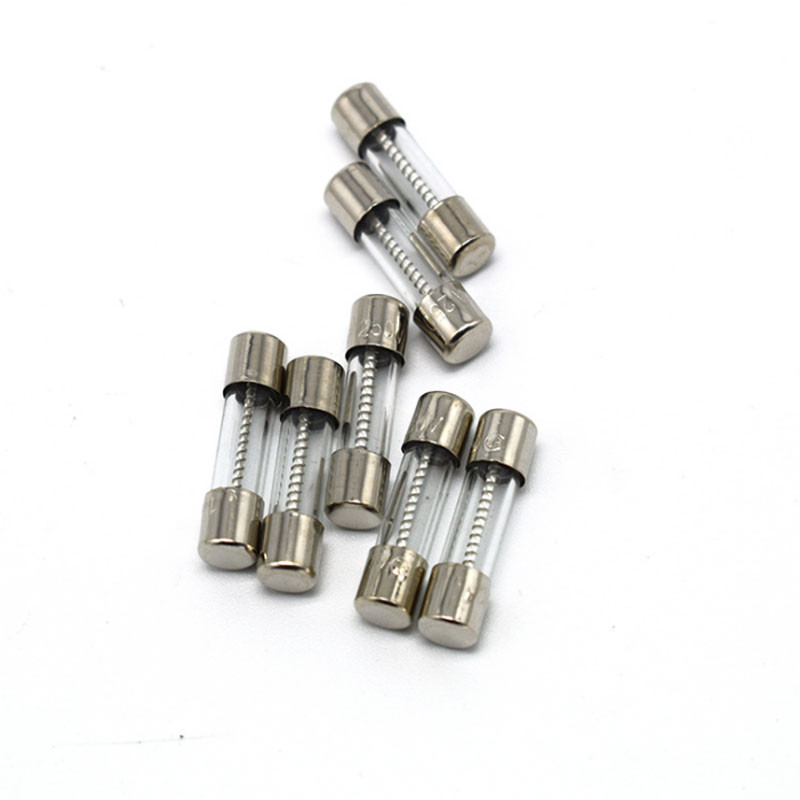

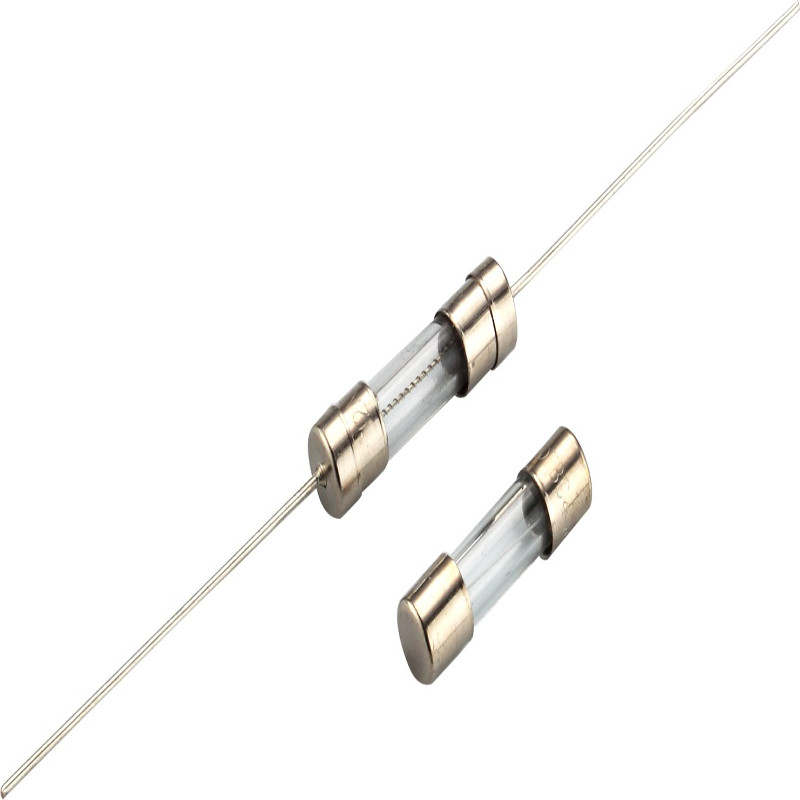

4E 시리즈 4.6x15mm 느린 불빛 유리 퓨즈
축성 납화 느린 불풍 유리 피우스의 사양
시험 표준: UL248-1 UL248-14 중단 등급:
125V AC에서 10000Amp
35A, 250V AC (100mA-1A)
250V AC (1.25A-6.3A) 에서 100 Ampere
작동 온도: -55~+125C자재:끝 뚜??:니켈 접착 금속
유리 튜브: 유리 납 와이어: 구리 와이어
안쪽 모자: 니켈 접착 금속
용접 방법: 파동 용접: 260C, 최대 10초
수동 용접: 350C, 최대 5초
축성 납성 느린 펌프 유리 퓨즈의 특징
• UL/CSA 248 표준에 따라 설계되었습니다.
• 슬로- 블로, 유리 보스 피지 팩
• 이 공간 절감 피지 는 조명, 전원 공급 및 어댑터 용품 에 이상적 으로 적합 합니다.
축성 납성 느린 부공 유리 피우스의 주요 매개 변수
축성 납성 느린 불풍 유리 피우스의 차원 도면 (mm)
축성 납성 느린 불풍 유리 피우스의 부품 번호
| 부분 | 암페어 | 전압 | I2T 녹화 통합 |
| - 아니 | 등급 | 등급 | (A2.S) |
| 4E0100A/B | 100mA | 250V/125V | 0.004 |
| 4E0125A/B | 125mA | 250V/125V | 0.008 |
| 4E0160A/B | 160mA | 250V/125V | 0.015 |
| 4E0200A/B | 200mA | 250V/125V | 0.025 |
| 4E0250A/B | 250mA | 250V/125V | 0.04 |
| 4E0300A/B | 300mA | 250V/125V | 0.065 |
| 4E0315A/B | 315mA | 250V/125V | 0.075 |
| 4E0350A/B | 350mA | 250V/125V | 0.09 |
| 4E0400A/B | 400mA | 250V/125V | 0.13 |
| 4E0500A/B | 500mA | 250V/125V | 0.28 |
| 4E0630A/B | 630mA | 250V/125V | 0.42 |
| 4E0750A/B | 750mA | 250V/125V | 0.7 |
| 4E0800A/B | 800mA | 250V/125V | 0.8 |
| 4E1100A/B | 1A | 250V/125V | 1 |
| 4E1125A/B | 1.25A | 250V/125V | 2.5 |
| 4E1150A/B | 1.5A | 250V/125V | 2.8 |
| 4E1160A/B | 1.6A | 250V/125V | 3.5 |
| 4E1200A/B | 2A | 250V/125V | 12.8 |
| 4E1250A/B | 2.5A | 250V/125V | 18 |
| 4E1300A/B | 3A | 250V/125V | 19 |
| 4E1315A/B | 3.15A | 250V/125V | 21 |
| 4E1350A/B | 3.5A | 250V/125V | 34 |
| 4E1400A/B | 4A | 250V/125V | 52 |
| 4E1500A/B | 5A | 250V/125V | 80 |
| 4E1630A/B | 6.3A | 250V/125V | 115 |
축성 납성 느린 펌프 유리 퓨즈의 작동 특성
| 암페어 등급의 % | 개장 시간 | ||
| 100% | 4시간 | ||
| 135% | 최대 1시간 | ||
| 200% | 최대 120초 | ||
| 1000% | 10ms 분 |
축성 납성 느린 불풍 유리 피우기의 설치 권고
다음 그림과 같이 설치 방법을 제안합니다.
A. 수평 설치
B. 수직 설치
C. 수직 설치
유리 및 세라믹 튜브 퓨즈
자동차
오래된 모델 자동차에서 사용 된 유리 튜브 퓨즈는 오늘날 주로 자동차 액세서리 응용 프로그램에서 발견됩니다.광대한 쿠퍼 Bussmann 유리 퓨즈 라인은이 카탈로그에 나열 된 것 외에도 많은 종류와 크기를 포함합니다.더 많은 제품 세부 정보를 얻으려면 Cooper Bussmann에 문의하십시오.
가전 및 소비자 전자
유리 및 세라믹 튜브 사용 은 흔히 가전 및 소비자 전자제품 을 보호 하기 위해 사용 된다. 전자 장비 가 작아짐 에 따라 회로 와 부품 이 더 섬세해지고 손상을 입는 것 이 쉽다.피지는 정확성, 작은 크기 및 신뢰성으로 인해 선호되는 보호 방법입니다. 피지는 정확한 보호를 제공하기 위해 다양한 앰프 등급으로 제공됩니다. 일반적으로, 피지는 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지, 피지.사용자들이 교체할 수 있는 두 가지 사이즈의 피질이 발견됩니다.: 1/4 ′′ x 11/4 ′′ 및 5 ′′ 20mm. 각각은 다양한 볼트 및 앰프 등급으로 제공됩니다.
퓨즈 종류
가전 및 소비자 전자제품에 사용 가능한 두 가지 기본 유형의 안전 장치가 있습니다. 빠른 작용 또는 시간 지연. 교체 안전 장치는 교체되는 것과 일치해야합니다. 일반적으로, 안전 장치는 안전 장치와 일치합니다.급행성 안전기는 철선 또는 금속 스트립의 단일 스트랜트입니다.시간 지연 피지품은 일반적으로 나선 와이어, 와이어에 싸인 두꺼운 요소 또는 스프링이 있습니다. 대부분의 전자 피지품은 전압 및 amp 등급이 끝 캡에 스탬프됩니다.안전 장치의 종류는 일반적으로 시각적으로 식별 할 수 있습니다.또한, 소유자 설명서는 올바른 대체 피질을 일반적으로 표시합니다. 예를 들어: 2AMP, 시간 지연, 250 볼트 피질을 사용하십시오.
유리 및 세라믹 튜브 피우스는 지름과 길이에 따라 다릅니다.
AGU 안전장치: 13/32 x 11/2
ABC, AGC, GBB, MDA, MDL 및 MDQ 퓨즈: 1/4 x 11/4 퓨즈
AGX 퓨즈: 1/4 ′′ x 1 ′′
GBC 퓨즈: 1/4?? x 31/32??
AGW 퓨즈: 1/4 ′′ x 7/8"
AGA 퓨즈: 1/4 x 5/8 퓨즈
SFE 퓨즈는 직경 1/4 ̊이고, 앰퍼 등급이 증가함에 따라 길이가 변합니다.
GDA, GDB, GDC, GMA, GMC 및 GMD 퓨즈: 5 x 20mm
퓨즈 선택 기준
전자/전기용 용품의 경우 피지브는 125V 이상으로 지정되어야 합니다.
전압은 교체되는 피지와 일치하거나 초과해야합니다. (125V 가전 전류; 12V 자동차; 24V 무거운 용량).
퓨즈는 필요한 퓨즈 특성에 맞아야 합니다.
Amp 등급은 원래 퓨즈와 일치해야 합니다.
전압 등급에 관한 참고
모든 피지에는 등급 전압이 있습니다. 안전을 유지하기 위해 이 등급 전압을 적용할 때 초과해서는 안 되지만, 낮은 전압의 적용에서 더 높은 등급 피지 사용은 허용됩니다.예를 들어: 125 볼트 용량으로 지정된 피지 는 가정용 (110V) 또는 자동차 (12V) 에 적합하며, 32 볼트 용량으로 지정된 피지 는 자동차 (12V) 에 적합하지만 가정용 (125V) 은 적합하지 않습니다.항상 같은 또는 더 높은 등급 전압의 하나와 피지 교체.
