미국 UL 목록 소형 유리 튜브 피지 3.15 A 250V 5mm x 20mm 중간 시간 지연 느린 부공 T 카트리지 피지
신청서
부품이나 내부 회로를 개별적으로 보호하기 위해 장치 또는 사용 장비의 보충 보호로 사용됩니다.
- - - - - - - - - - - 다운로드________
설명

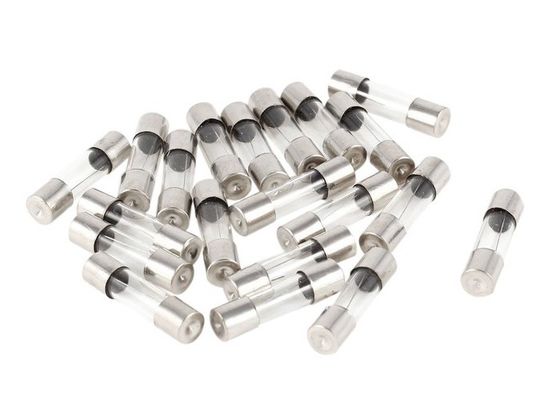

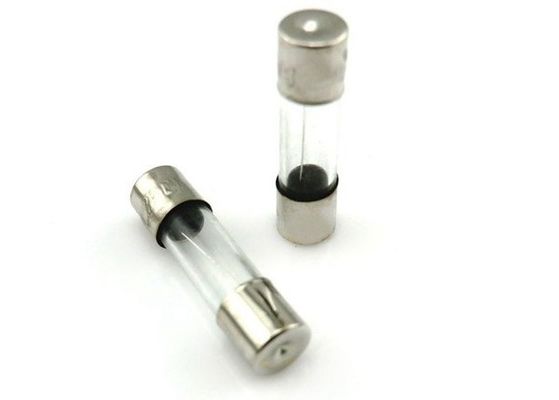

5×20mm 타임래그 돌풍 견딜 수 있는 IEC 사양에 따라 설계된 유리 카트리지 퓨즈
특징
• 국제 표준 (IEC) 에 따라 설계되어 전 세계적으로 사용
• 카트리지 및 축성 납 형태로 제공됩니다.
• IEC 60127-2, 타임 레이그 퓨즈에 대한 스펙 3 페이지를 충족합니다.
• RoHS 준수 및 납 없는.
• 중간 지연, 낮은 깨기 능력

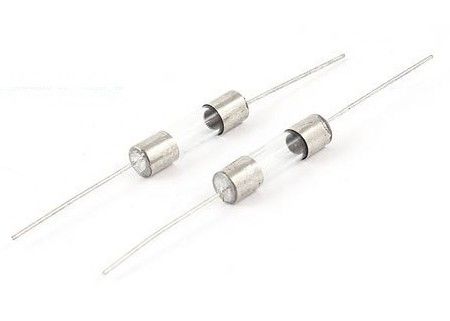

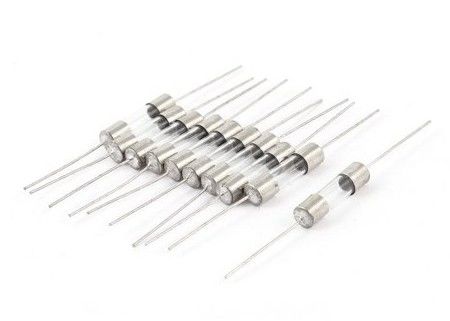

• 선택적으로 축 전선으로 제공됩니다.
• 5mm x 20mm 물리적 크기
• 유리 튜브, 니켈 접착 된 청동 끝 뚜?? 건설
• UL/CSA 248-14에 따라 설계
에이전시 승인
|
정압 등급 |
에이전시 |
암페르 범위 |
에이전시 파일 번호 |
| 125V/250V | UL | 200mA ~ 10A | E340427 ((JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) | |
| PSE | 200mA ~ 10A | 대기 중 | |
| KTL | 200mA ~ 10A | 대기 중 |
크기 (mm)
|
|
|
아니죠 |
부분 이름 |
소재 |
| 1 |
캡 |
금속, 금속, 금속 |
| 2 |
몸체 |
유리 튜브 |
| 3 |
피지 원자 |
합금 |
| 4 |
납선 |
금속 금속 |
- 네
스펙트럼 (A=125V/B=250V)
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
| STC0100A/B | 100mA | 250V/125V |
10000A@125V AC (200mA~10A)
35A@250V AC (200mA~1A);
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.005 |
| STC0125A/B | 125mA | 250V/125V | 0.01 | |
| STC0160A/B | 160mA | 250V/125V | 0.02 | |
| STC0200A/B | 200mA | 250V/125V | 0.04 | |
| STC0250A/B | 250mA | 250V/125V | 0.06 | |
| STC0300A/B | 300mA | 250V/125V | 0.08 | |
| STC0315A/B | 315mA | 250V/125V | 0.10 | |
| STC0350A/B | 350mA | 250V/125V | 0.13 | |
| STC0400A/B | 400mA | 250V/125V | 0.19 | |
| STC0500A/B | 500mA | 250V/125V | 0.32 | |
| STC0630A/B | 630mA | 250V/125V | 0.54 | |
| STC0750A/B | 750mA | 250V/125V | 0.93 | |
| STC0800A/B | 800mA | 250V/125V | 1.16 | |
| STC1100A/B | 1A | 250V/125V | 2.5 | |
| STC1125A/B | 1.25A | 250V/125V | 4.2 | |
| STC1150A/B | 1.5A | 250V/125V | 6.2 | |
| STC1160A/B | 1.6A | 250V/125V | 11 | |
| STC1200A/B | 2A | 250V/125V | 20 | |
| STC1250A/B | 2.5A | 250V/125V | 39 | |
| STC1300A/B | 3A | 250V/125V | 64 | |
| STC1315A/B | 3.15A | 250V/125V | 69 | |
| STC1350A/B | 3.5A | 250V/125V | 70 | |
| STC1400A/B | 4A | 250V/125V | 83 | |
| STC1500A/B | 5A | 250V/125V | 90 | |
| STC1600A/B | 6A | 250V/125V | 102 | |
| STC1630A/B | 6.3A | 250V/125V | 126 | |
| STC 1700A/B | 7A | 250V/125V | 129 | |
| STC 1800A/B | 8A | 250V/125V | 147 | |
| STC 2100A/B | 10A | 250V/125V | 221 | |
| STC2120A/B | 12A | 250V/125V | - | |
| STC2150A/B | 15A | 250V/125V | - | |
| STC2160A/B | 16A | 250V/125V | - | |
| STC2200A/B | 20A | 250V/125V | - |
운영 특성
|
암페어 등급의 %(중) |
바람을 불어넣는 시간 |
| 100%* | 4시간 |
| 135%* | 최대 1시간 |
| 200%* | 최대 120초 |
평균 시간 전류 곡선
터진 피지 를 식별 하고 교체 하는 방법
피지는 전자 및 전기 장치의 안전 부품이며 과도한 전류가 발생하면 폭발합니다.
단회로, 과부하 또는 장치 고장이 과도한 전류의 주요 원인입니다.
장치에 잘못된 피지 꽂으면 부상을 입거나 화재가 발생할 수 있고 부서진 장치의 손상을 증가시킬 수 있습니다.
더 높은 전압으로 된 피종을 절대 교체하지 마세요. 왜냐하면 장치가 생각보다 더 많은 전류를 빨아들일 수 있기 때문입니다. 그리고 전체 물건이 얼굴에 터질 수 있기 때문입니다.
또한 평행 또는 일련의 피폭을 넣지 마십시오
때로는 더 작은 전류 등급 퓨즈를 넣을 수 있습니다. 예를 들어 장치가 300mA를 사용하도록 등급화되어 있지만 퓨즈는 500mA입니다. 그러면 300mA에 가깝지만 300mA 이하의 퓨즈를 넣을 수 있습니다.
안전기는 암페라지 (A), 전압 (V), 연소 속도 (고속 부공, 느린 부공, 시간 지연), 크기 및 재료 (세라믹, 유리, 플라스틱, 유리섬유) 로 식별됩니다.
끝에 와이어를 가진 축 또는 Pigtail 피지 큐브가 있으며 PCB에 용접을 위해 만들어집니다.
느린 블로크는 더 많은 전류를 처리 할 수 있습니다. 그들은 짧은 시간 동안 표시되고 T와 전압 (T2A, T1A, T0,25A) 으로 표시됩니다.F (F2A) 로 표시됩니다., F1A)
전압 등급은 AC 또는 DC로 표시되지 않습니다.
세라믹 안전은 더 안정적입니다. 일부 세라믹은 추가 보호를 위해 모래로 가득 차 있으며 더 높은 평준 전류 (15A 이상) 를 처리 할 수 있습니다.
유리는 투명하고 더 빨리 불어 듭니다.
예제: 대부분의 멀티미터는 10A 250V 및 250 mA - 500 mA 250V 고속 퓨즈 5x20 mm를 사용합니다.
이 단계에서는 작동하지 않는 장치를 단속해야 합니다
너무 어렵지 않습니다 당신은 단지 주요 소켓으로 가는 플러그를 단속해야합니다
먼저 장치를 끄는 것도 추천합니다.
아직 메인에 연결된 장치를 절대 열지 마세요!
피지들은 보통 장치 입력에 있습니다 그래서 전원 소켓 근처를 보세요
당신은 피저를 꺼낼 때 피저 또는 일부 구성 요소를 손상시키지 않도록 부드럽게 당겨
만약 당신이 유리 퓨즈를 가지고 있다면 당신은 쉽게 퓨즈가 타거나 타지 않은지 알 수 있습니다.
세라믹 유형은 연속성 검사기 / 멀티 미터 / 오프 미터가 필요합니다.
연속성 검사용
검은색과 빨간색 납에 피지 넣고 피지 소리가 들리면 피지 괜찮습니다. 피지 소리가 없으면 피지 켜집니다.
멀티미터/오흐미터
옴 설정에 멀티미터를 설정 (1Ω에 가장 가까운) 그리고 피지의 각 끝에 하나의 전선을 넣어 디스플레이를 참조
미터 1Ω 이하를 표시하면 피지 괜찮아야 합니다, 연결이 없다는 것을 표시하면 (내 멀티미터에는 왼쪽 1이 있습니다) 피지 켜집니다
피지,PCB 또는 수동에 피지 등급에 대한 한 캡을 확인
이렇게 써야 합니다: T2A250V, F1A250V는 피지 등급입니다
T는 느린 펌프 피지, F는 빠른 펌프 피지
2A 또는 1A는 Amperage 등급입니다. 보통 숫자와 A입니다.
250V는 전압 등급입니다 그 번호와 V
그리고 피지트의 크기를 측정합니다.
작은 전기 장치에서 일반적으로 5x20mm입니다
5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm 및 10x38mm
