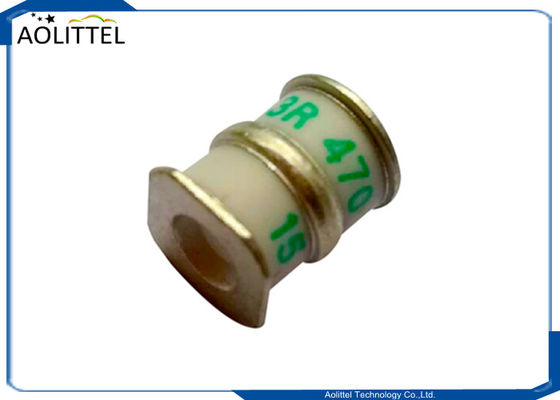

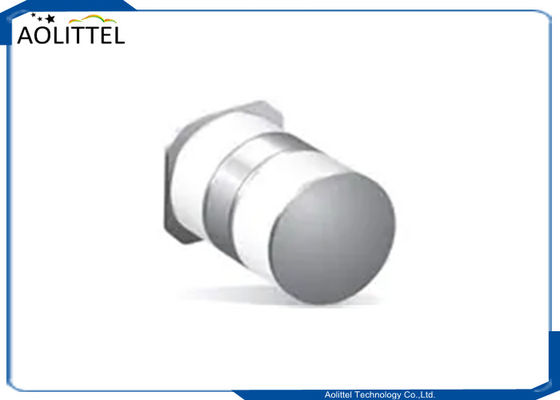

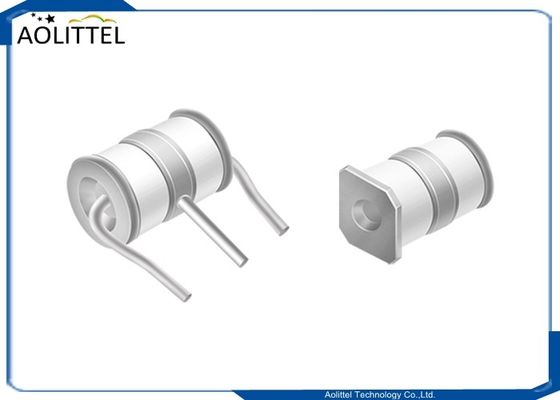

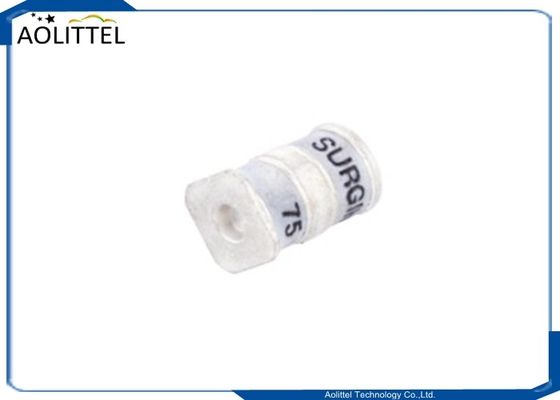

2052 소형 고전압 SMT SMD 경전용 3전자 가스 방출관 GDT 90V 10KA 2개의 제곱 터미널
적용
■ xDSL
■ 세트 톱 박스
■ 위성 및 CATV 장비
■ 전력 공급자
■ 소비자 전자제품
■ 일반 통신 장비
■전자통신 장비
■ 산업용 장비/전자
■ 소비자 전자제품
제품 크기 (단위:mm)
사양
| 제1항 | 동전 스파크 오버 전압 (V) | 1KV/μs (V) | 8/20μs (10번) (KA) | DC 전압 (V) | AC50Hz 1초 (A) | 단열 저항 (GΩ) | 용량 1MHz ((PF) | 임플러스 라이프 (Impulse Life) 10/1000μs@100A |
| SE90-75X | 75±20% | 700 | 5 | 52 | 5 | 1 | 2 | 300 |
| SE90-90X | 90±20% | 600 | 5 | 52 | 5 | 1 | 2 | 300 |
| SE90-120X | 120±20% | 600 | 5 | 80 | 5 | 1 | 2 | 300 |
| SE90-150X | 150±20% | 600 | 5 | 80 | 5 | 1 | 2 | 300 |
| SE90-200X | 200±20% | 700 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-230X | 230±20% | 700 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-250X | 250±20% | 700 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-350X | 350±20% | 750 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-400X | 400±20% | 800 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-420X | 420±20% | 800 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-470X | 470±20% | 900 | 10 | 135 | 10 | 1 | 2 | 300 |
| SE90-600X | 600±20% | 1000 | 5 | 135 | 5 | 1 | 2 | 300 |
| SE90-800X | 800±20% | 1400 | 5 | 135 | 5 | 1 | 2 | 300 |
| SE90-112X | 1100±20% | 1750 | 5 | 135 | 5 | 1 | 2 | 300 |
포장 테이핑
특징
• RoHS 및 HF 준수
• 크기:7.2mm*5.0mm
DC 스파크 오버 전압: 75~1100V
• 안정적인 고장 전압.
• 고 단열성
• 높은 잔존 전압
• 큰 흡수 일시 전류 능력.
• 낮은 용량 및 삽입 손실
• 표면 장착 장치 설계
• 대칭 분해 전압 (L-L, L-G)
일반
가스 방출 파이프 (GDT) 는 전압 스파이크에 대한 대체 회로 경로를 제공하기 위해 세라믹 파이프에 포함 된 귀한 가스를 사용합니다.세라믹 껍질과 니켈 커넥터로 높은 부하를 허용하고 20KA에서 작동하는 제품을 제공합니다.,40KA,50KA,60KA,100KA&150KA.장비의 고장 전압은 광범위한 범위 (최고 20% 허용) 를 가지고 있습니다. 주요 응용 프로그램은 고주파 통신 라인, 스테이션, 보안 시스템,HID 및 고품질의 전압 보호 장치 (SPD).
2052 SE90 시리즈 가벼운 용량 3 전극 가스 방출 파이프 (GDT) 는 통신, 산업,번개와 장비 전환 작업으로 인해 발생할 수 있는 과도한 급증 전압으로부터의 소비자 전자 애플리케이션이 장치들은 5-10 kA의 최대 급류 등급, 최대 ‹2pF의 낮은 용량 및 > 1 GΩ의 높은 단열 저항을 제공합니다.가벼운 직무 3 전자기 GDT는 90-600V 범위를 제공하는 2056 시리즈와 230-800V의 대칭 분해 전압 범위를 가진 2052 시리즈 GDT와 함께 광범위한 분쇄 전압 수준을 갖추고 있습니다.2056 시리즈에 스위치급 실패 단축 옵션이 있습니다.
