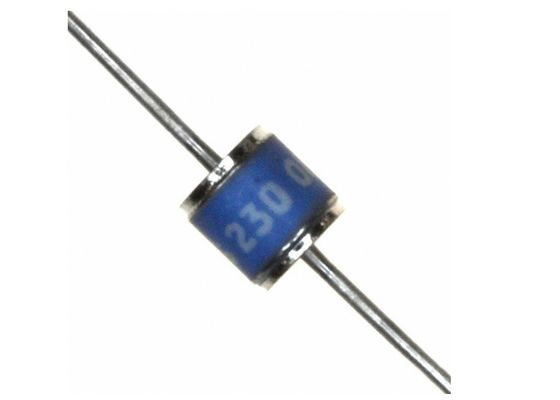

2 전극 급류 차단기 가스 방출 파이프 230 ± 20% 5x5mm S51-230X 디프 스턴트 UL 세트 톱 박스
GDT 소개
가스 방출 파이프 (GDT) 는 전압 스파이크에 대한 대체 회로 경로를 제공하기 위해 세라믹 파이프에 포함 된 귀한 가스를 사용합니다.세라믹 껍질과 니켈 커넥터는 높은 부하를 허용하고 20KA에서 작동하는 제품을 제공합니다.40KA,50KA,60KA,100KA&150KA. 장치의 고장 전압은 광범위한 범위 (최고 20% 허용) 를 가지고 있습니다. 주요 응용 프로그램은 고주파 통신 라인, 스테이션, 보안 시스템,HID 및 고품질의 전압 보호 장치 (SPD).
특징
1RoHS & HF를 준수합니다
2SMD 구조
3DC 스파크 오버 전압: 70~800V
4낮은 용량
5기관 승인: UL
6작동 온도:-30°C ~ +85°C 저장 온도:-40°C ~ +115°C
권장 응용 프로그램
1케이블 모덤
2. xDSL
3세트톱 박스
4. TV
5전력 공급 장치
6소비자 전자제품
부문 번호 코드
S5 0-230X SMDT
S5: S5 시리즈 ф5*5mm
0: 납 모양 0=SMD 1=동력
230X: DC 라인 전압: 90X=90V 230X=230V 102X=1000V
SMDT: 패키지 SMD=실린더 비 납 SMDT=2-SMD 실린더 정면 끝
전기적 특성
| 부품 번호 (DIP) | 부품 번호 (SMD) | 동전 스파크 오버 전압 (V) | 1KV/μs (V) | 8/20μs (1회) (KA) | DC 전압 (V) | AC50Hz 1초 (A) | 단열 저항 (GΩ) | 용량 1MHz ((PF) | 임플러스 라이프 (Impulse Life) 10/1000μs@100A |
| S51-70X | S50-70X | 70±20% | 800 | 10 | 10 | 52 | 10 | 1 | 300 |
| S51-75X | S50-75X | 75±20% | 800 | 10 | 10 | 52 | 1 | 1 | 300 |
| S51-90X | S50-90X | 90±20% | 700 | 10 | 10 | 52 | 1 | 1 | 300 |
| S51-150X | S50-150X | 150±20% | 700 | 10 | 10 | 52 | 1 | 1 | 300 |
| S51-230X | S50-230X | 230±20% | 700 | 10 | 10 | 80 | 1 | 1 | 300 |
| S51-250X | S50-250X | 250±20% | 700 | 10 | 10 | 80 | 1 | 1 | 300 |
| S51-300X | S50-300X | 300±20% | 900 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-350X | S50-350X | 350±20% | 900 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-400X | S50-400X | 400±20% | 1000 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-470X | S50-470X | 470±20% | 1100 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-600X | S50-600X | 600±20% | 1500 | 10 | 10 | 150 | 1 | 1 | 300 |
| S51-800X | S50-800X | 800±20% | 1700 | 10 | 10 | 150 | 1 | 1 | 300 |
| 동전 스파크 오버 전압 | DC 측정 전압 |
| 70~90V | 50V |
| 150~400V | 100V |
| 470~800V | 250V |
차원 (단위:mm)
(동축 유도형) S51
| D | 5 +0.3/-0.5 |
| T | 5 +0.3/-0.5 |
| L | 20분 |
| d | 00.8±0.05 |
S50 (연료 종류가 없습니다)
| D | 5 +0.3/-0.5 |
| T | 5 +0.3/-0.5 |
포장 테이핑
| 플라스틱 트레이 (265×147×10mm) | 내부 상자 (270×145×50mm) | 외부 상자 (310×280×275mm) |
| 100 PCS/ 플라스틱 트레이 | 500 PCS/ 상자 | 51000 PCS/ 카튼 |
2 전극의 축성 납 GDT: 500 PCS/레일
상품의 창고 보관 조건
1저장 온도: -10°C ~ +40°C
2상대 습도: ≤75%RH
3부식성 대기 및 햇빛으로부터 멀리 보관하십시오.
4보관 기간: 1 년
