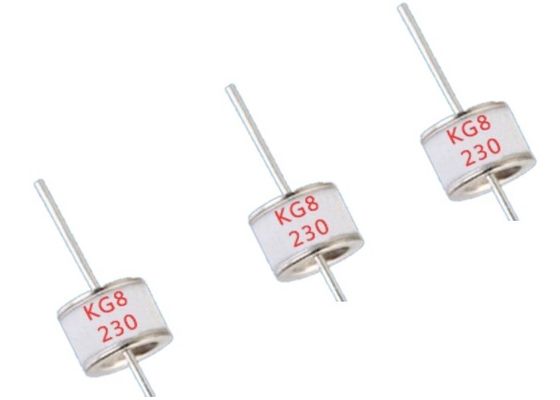

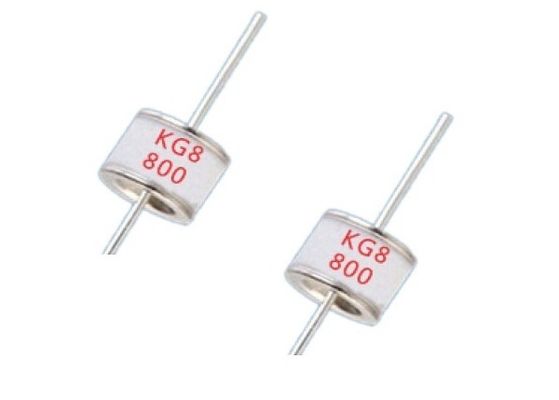

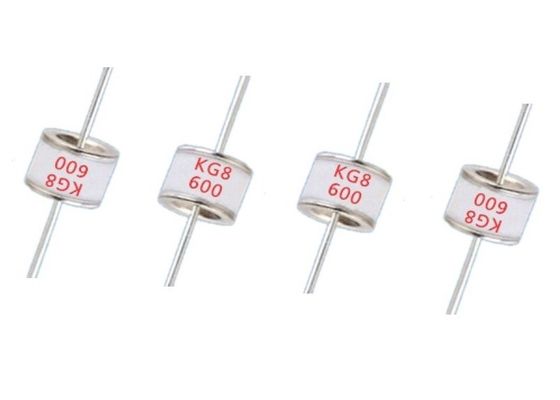

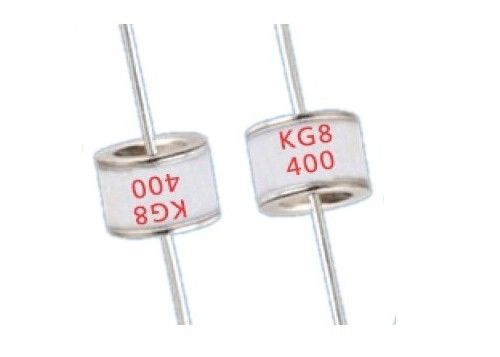

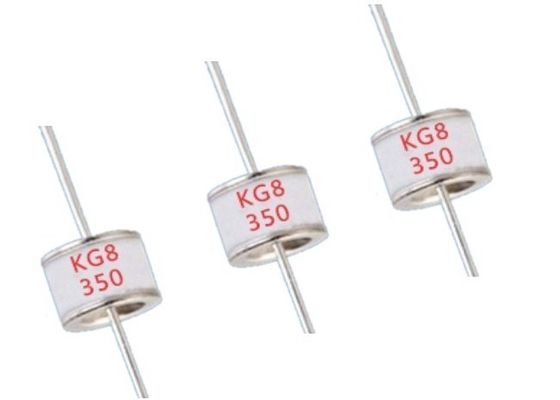

KG8 시리즈 GDT 납 8x6mm 2 전극 스위칭 스파크 틈 SSG 110V-800V 전압압 차단기 HID 램프의 발화
특징
매우 긴 수명
평생 안정적 성능
온도 변동에 민감하지 않은 성능
매우 낮은 전환 손실
매우 짧은 분해 시간
견고한 설계로 높은 신뢰성
RoHS 호환성
차원 도면(mm의 크기)
적용
HID 램프의 발화
전기 성능
| KG8 110L | 110±20%) | 1000000 | ¥300 | 70 | ≥ 1 | <1.3 | ≤50 |
| KG8 150L | 150±15%) | 1000000 | ¥300 | 30 | ≥ 1 | <1.3 | ≤50 |
| KG8 230L | 230±15%) | 1000000 | ¥300 | 20 | ≥ 1 | <1.3 | ≤50 |
| KG8 300L | 300±12%) | 400000 | ¥500 | 130 | ≥ 1 | <1.3 | ≤50 |
| KG8 350L- | 320±12%) | 400000 | ¥500 | 150 | ≥ 1 | <1.3 | ≤50 |
| KG8 350L | 350± 10%) | 400000 | ¥500 | 150 | ≥ 1 | <1.3 | ≤50 |
| KG8 350L+ | 370± 10%) | 400000 | ¥500 | 140 | ≥ 1 | <1.3 | ≤50 |
| KG8 400L | 400±10%) | 400000 | ¥500 | 130 | ≥ 1 | <1.3 | ≤50 |
| KG8 450L | 450± 10%) | 300000 | ¥500 | 120 | ≥ 1 | <1.3 | ≤50 |
| KG8 500L | 500± 10%) | 300000 | ¥400 | 170 | ≥ 1 | <1.3 | ≤50 |
| KG8 600L- | 560± 10%) | 300000 | ¥400 | 140 | ≥ 1 | <1.3 | ≤50 |
| KG8 600L | 600± 10%) | 300000 | ¥400 | 210 | ≥ 1 | <1.3 | ≤50 |
| KG8 800L- | 730± 10%) | 300000 | ¥400 | 130 | ≥ 1 | <1.3 | ≤50 |
| KG8 800L | 800± 10%) | 300000 | ¥400 | 120 | ≥ 1 | <1.3 | ≤50 |
설명
스위칭 스파크 간격 (Switching Spark Gaps, SSG) 은 수천 번의 발화 후에도 안정적으로 작동하는 활성 구성 요소입니다. 스위칭 스파크 간격은 활 방출 원리의 장점을 활용합니다. The enormous speed at which the arc is formed (<50 ns) as well as the high current capability allow the generation of short pulses of 10µs pulses with extremely high current or voltage rise times and low power loss그들은 자동차 헤드라이트의 HID 크세논 램프의 발화와 같은 고전압 펄스를 생성해야하는 모든 응용 프로그램에서 사용할 수 있습니다.
주의 사항 및 경고
스위치 스파크 틈은 지정된 값 내에서만 사용할 수 있습니다.
손상된 스위치 스파크 틈은 다시 사용할 수 없습니다.
수치
그림 1: QC 테스트 회로 (100% 출력 검사)
시험중인 DUT 장치
ICU 발화 제어 장치 (감각 10...30 uA)
배열 전류 10~20mA
그림 2: 측정값의 설명
dVS/dt ~ dVN/dt
그림 3: QC 시험 회로 (25에서 샘플링 검사)
KB PD AB E / KB PD AB PM
그림 4: 측정값의 설명
