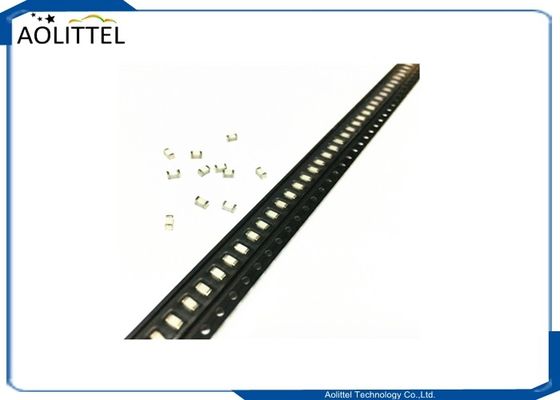

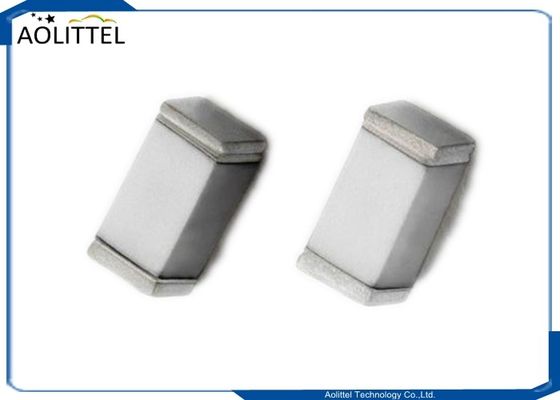

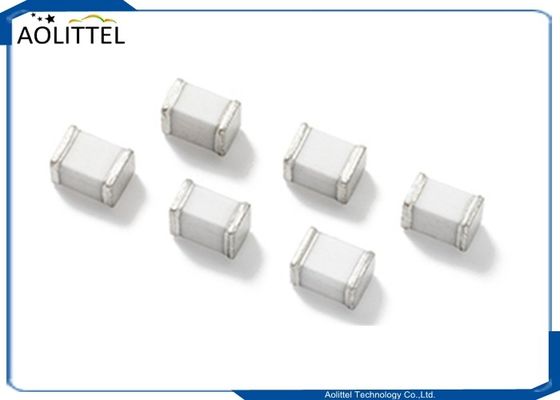

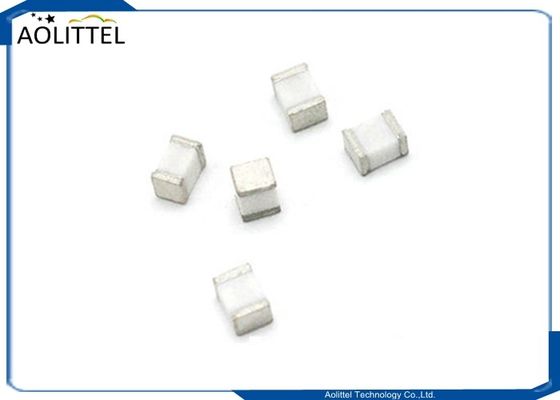

1206 표면 마운트 2전자 제곱 세라믹 가스 방출 튜브 GDT 3216 350V 500A 3.2x1.6x1.6mm 비 방사성
설명
1) 통신 설비를 보호하기 위한 고전적인 부품입니다
2) 고품질이지만 민감한 전자 회로와 함께 IT 및 통신 시스템을 차단 장치로 보호하는 것이 필수적입니다.
3) 1206 시리즈 GDT는 소형 패키지에서 높은 급류 등급을 제공합니다
4) 크기가 작은 PCB에 표면 장착을 위해 설계된 3.2x1.6x1.6mm
5) 낮은 삽입 손실은 광대역 장비 응용 프로그램에 완벽하게 적합합니다.
6) 용량은 전압에 따라 변하지 않으며 끝과 링에 대한 용량 변동이 바람직하지 않은 ADSL2 +에서 운영 문제를 일으키지 않습니다.
7)이 장치들은 매우 견고하고 파괴없이 소형 패키지 1206에서 500A 펄스를 전환 할 수 있습니다.
특징
1방사능이 없는
2RoHS 준수
3극저용량 (<0.5pF)
4, UL 인정
5급격히 증가하는 변동물들에 대한 탁월한 반응
6,0IEC 61000-4-5에 규정된 8/20μs 펄스로 5KA 급류 능력 테스트
7스퀘어 라인업
적용
1통신 장비
2CATV 장비
3테스트 장비
4데이터 라인
5전력 공급
6통신 SLIC 보호
7광대역 장비
8ADSL2+를 포함한 ADSL 장비
9,XDSL 장비
10위성 및 CATV 장비
11일반 통신 장비
12ESD 보호
제품 크기(단위:mm)
전기 특성
| 제1항 | 동전 스파크 오버 전압 (V) | 1KV/μs (V) | 8/20μs (10번) (KA) | DC 전압 (V) | 단열 저항 (GΩ) | 용량 1MHz ((PF) | AC 배열 전류 ((1s 5times) |
| SMB70XM | 70±30% | < 600 | 0.5 | 25 | 0.1 | 0.5 | 0.5 |
| SMB75XM | 75±30% | < 600 | 0.5 | 25 | 0.1 | 0.5 | 0.5 |
| SMB90XM | 90±30% | < 600 | 0.5 | 50 | 0.1 | 0.5 | 0.5 |
| SMB150XM | 150±30% | < 700 | 0.5 | 50 | 0.1 | 0.5 | 0.5 |
| SMB200XM | 200±30% | <750 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB230XM | 230±30% | <750 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB300XM | 300±30% | <800 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB350XM | 350±30% | <850 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB400XM | 400±30% | <950 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB420XM | 420±30% | <950 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
| SMB470XM | 470±30% | <1050 | 0.5 | 100 | 0.1 | 0.5 | 0.5 |
생산 장비
전기 등급
| 항목 | 시험 조건/설명 |
| 동전 스파크 오버 전압 | 전압은 전압 램프 dv/dt=100V/s로 측정됩니다. |
| 최대 충동 스파크-오버 전압 | 최대 충동 스파크 오버 전압은 전압 램프 dv/dt=1000V/μs로 측정된다. |
| 단열 저항 | 가스 튜브의 저항은 두 개의 전극 사이에 측정되어야 한다. |
| 용량 | 가스 튜브의 용량은 두 개의 전극 사이에 측정된다. 시험 주파수: 1MHz |
| 충동 방출 전류 | 2개의 전극, 5개의 양극과 5개의 음극 사이에 적용될 수 있는 최대 8/20μs의 급류, 3분 간격시간,동전등전압이 초기값에서 30% 이상 변하지 않고. |
| 충동 저항 전압 | 가스 파이프에 적용될 수 있는 최대 10/700μs의 급류, 5개의 긍정적인 급류와 5개의 부정적인 급류, 1분 간격시간,DC 점화전압이 초기 값의 25% 이상 변하지 않고. |
