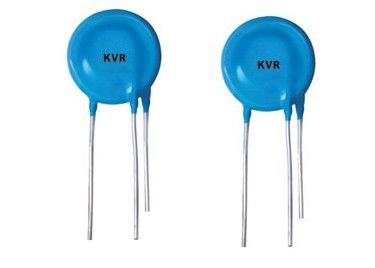

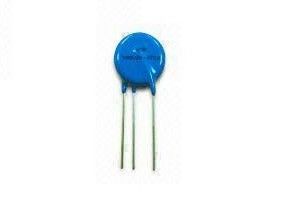

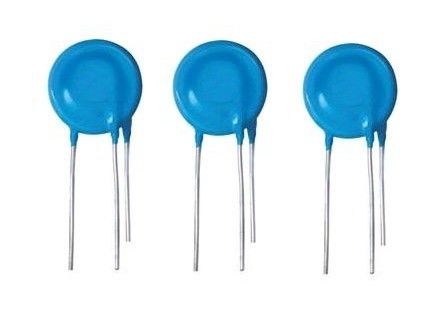

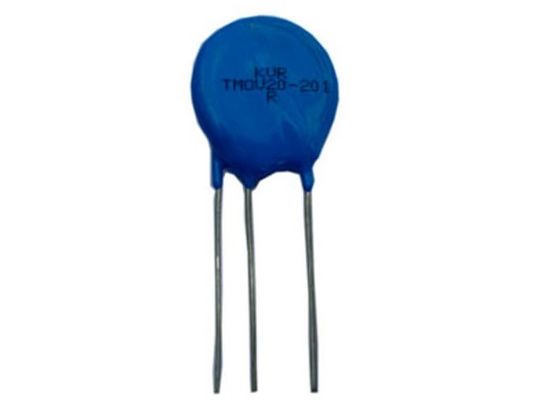

TMOV 통합 금속 산화물 바리스터 20mm 275Vac 8000A 151J 3Pin 146C TCO 열 보호
신청서
■ AC 전력선 또는 AC/DC 공급
■ 트랜지스터, 다이오드, IC, 티리스터 또는 트리아크 반도체 보호
■ 소비자 전자제품의 전압 보호
■ 산업용 전자제품의 전압 보호
■ 전자 가전, 가스 및 석유 가전 등에 있는 전압 보호
■ 릴레 및 전자기 밸브 급류 흡수
■ AC 패널 보호 모듈
크기 mm
| D (최다) | 25.0 |
| H2 (최다) | 29.0 |
| T (최다) | 9.8 |
| L (분) | 20.0 |
| l (분) | 15.0 |
| W1 (±1.0) | 7.5 |
| W2 (±1.0) | 4.0 |
| e1 (최대) | 3.2 |
| e2 (최대) | 4.8 |
| d1 (±0.1) | 1.0 |
| d2 (±0.1) | 0.8 |
| 납선 | 구리 와이어 |
| R |
ROHS 지침을 준수 |
| 무게, g | 7.1 |
| 코팅 | 파란색 에포시 樹脂 |
사양
| 바리스토르 전압 (V1mA) | 387V | ~ | 430V | ~ | 473V | ||
| 최대 연속 작동 전압 | Vrms: 275V | VDC: 350V | |||||
| 정량력 | 10.0W | ||||||
| 최대 클램핑 전압 (8/20μs) | VC: 710V | IC: 100A | |||||
| 전압 전류 (1×8/20μs) | 8000A | (8/20μs) | |||||
| 최대 에너지 | 151 J | (2ms) | |||||
| 전형적 용량 | 1350pF | 1KHz | |||||
| 누출 전류 | 10μA | V1mA (DC) 의 75% | |||||
| 작동 온도 | -40°C ~ +85°C | ||||||
| 저장 온도 | -40°C ~ +100°C | ||||||
| 퓨즈 온도 | 146°C | ||||||
| 수동 용접 온도 / 시간 | 265°C/3s | ||||||
| 포장 | 대용품 | 200개/백 | 800개/박스 | 1600pcs/karton |
특징
■ TMOV 통합 열 보호 장치
■ 최대 10KA까지의 높은 피크 전류
■ TVSS 제품에 대한 UL1449의 준수를 촉진하기 위해 설계되었습니다.
■ 넓은 작동 전압 (V1mA) 범위 18V에서 1200V
■ 등급 전류: 10A/15A
■ 가산 작동 온도:146°C
■ 일시적 과전압 및 제한 된 전류에 빠르게 반응
■ 큰 흡수 일시 에너지 능력
■ 낮은 클램핑 비율 및 후속 전류가 없습니다
■ 3중판 버전은 참고용으로 제공됩니다.
■ J-STD-020에 따라 MSL 레벨 1을 충족합니다
■ 작동 온도:-40°C ~ +85°C
■ 보관 온도:-40°C ~ + 85°C
응용 예제 1
