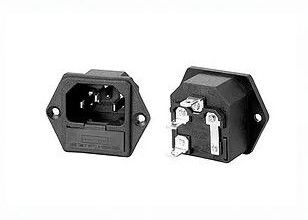

UL CUL VDE는 10A 5x20mm 유리 카트리지 신관 홀더를 가진 C14 AC 인레트 IEC 60320 전기 소켓 250V 15A를 찬성했습니다

주요 모수

기준: IEC 60320 C14
평가: 15A 250V AC/10A 250V AC
절연 저항: 100MΩ 500V DC/1 분
절연성 힘: 2000V AC/1 분
주거 물자: 열가소성 94V-2~V-0

신관 홀더: 5x20 유리제 신관 10A 250V

차원 (mm)

IEC 60320 제품

IEC 60320를 사용하여 전기 상품 디자인에 있는 성분은 세계 시장에 수출할 때 유리할 수 있습니다. IEC 60320 기준은 연결관, 인레트, 마개 연결관 및 출구에 특정한 일련의 기준입니다.
IEC 60320 기준을 따를 때 장비 디자이너를 위해 주어질지도 모르다 다수 이익이 있습니다. IEC 60320는 공업화한 세계를 통하여 일반적인 연결관 공용영역입니다. 그것은 국가 특정한 마개와 함께 코드 세트에 사용하기 위하여 연결관 지정의 업무를 간단하게 합니다. IEC 60320는 또한 상품 디자인을과 테스트에서 일에 표준 기구를 제공합니다. 이 연결관은 그들자신을 설계 배치에 의하여 부적당한 연결 방지하는 것을 돕습니다. 그들은 유사한 전압을 획일한 연결관을 제공해, 따라서 안전한 연결을 지키. 또 다른 이득은 IEC 60320 기준이 세계적으로 받아들여지다 입니다.
IEC 60320 교류 전원 인레트는 전기 전자 장비에 분리가능한 코드 세트 연결의 통용되는 방법입니다. 제품으로 IEC 60320 힘 인레트를 디자인해서, 제조자는 선적 이전에 코드 세트 (1개의 끝에 예를들면 국가 특정한 마개 및 다른 끝에 IEC 연결관을) 다만 붙일 수 있습니다. 이것은 설비 제조업자가 판매를 위한 1개의 장치를 세계에게 하는 것을 허용합니다.

IEC 60320 C13 연결관과 C14 인레트를 가진 제품 디자인

세계 받아들여진 전원 시스템 성분을 사용하여 상품 디자인에서 IEC 60320 연결관 그리고 인레트와 같은 사업 기회를 확장하는 것을 도울 수 있습니다.

신청

IEC 60320는 250V까지 전기 장비에 전력 공급 코드의 연결을 위해 성분을 지정하는 IEC (국제 전기 표준 회의)에서 기준의 세트입니다. IEC 60320 교류 전원 인레트는 전기 전자 장비에 분리가능한 코드 세트 연결의 통용되는 방법입니다. IEC 60320 체계는 공업화된 세계를 통하여 이용됩니다. 제품으로 IEC 60320 힘 인레트를 디자인해서, 제조자는 선적 이전에 국가 특정한 코드 세트 (다른 끝에 IEC 60320 연결관을 가진 1개의 끝에 예를들면 국가 특정한 마개)를 다만 붙일 수 있습니다. 이것은 설비 제조업자가 세계 시장에서 이용될 수 있는 제품을 만드는 것을 허용할 수 있습니다.

IEC 60320 연결관과 인레트

IEC 60320 체계 내의 성분 사이에서 연결관과 인레트는 입니다. 연결관은 인레트에 연결을 통해서 장비에 힘을 제공하는 코드의 출구 힘 끝입니다. 장비에 입력 파워 연결은 인레트이라고 칭합니다. 전기가 장비를 들어가도록 접근을 제공하는 연결 장치입니다.
일컬어 기구 연결기, 연결관 및 인레트는 표준 인레트 및 국가 특정한 코드 세트의 사용을 가능하게 합니다. 이것은 제조자가 코드 세트만 특정한 시장을 위해 바뀌어야 하는 많은 시장을 위한 동일한 기구를 생성하는 것을 허용합니다.
연결관과 인레트의 각 유형은 수에 선행된 편지 “C”에 의해 확인됩니다. 기구 인레트를 위한 수는 대응 연결관의 수 보다는 더 높은 것입니다.

C13 연결관과 C14 인레트

C13 연결관 및 C14 인레트는 Interpower에 사용된 일반적인 IEC 60320 성분의 2개입니다. C13 연결관을 위한 설치 작풍은 케이블 산입니다. C14 인레트는 나사 산 또는 스넵 식으로 유효합니다.

C13 연결관	C14 인레트

Interpower에 의해 제안된 C13 연결관은 70°C.까지의 온도 등급을 가진 10A/250VAC 국제 경기 그리고 15A/250VAC 북아메리카에 정격 입니다.
C14 인레트는 또한 70°C.까지의 온도 등급을 가진 10A/250VAC 국제 경기 그리고 15A/250VAC 북아메리카에 평가됩니다.
Interpower에서, C13 연결관 4 측향되고 1개의 똑바른 버전을 위해 유효한 5개의 다른 윤곽이 있습니다. 공간이 장비와 벽 사이 한정되거나 코드 길이가 최소치에 둘 필요가 있는 경우에 경우에, 각이지는 연결관은 케이블의 더 안전한 여정에서 꼬집거나 엉키게 해 되기에서 케이블을 지키는 것을 도와서, 원조할지도 모릅니다.
C13 connector/C14 인레트를 위한 일반적인 용도는, 상업적인 기구, 몇몇 가정용품, 데이터 센터, 전원 분배 장치 및 직업적인 음식 장비와 함께, 의료 기기, 시험 장비 및 IT 약간을 지명하기 위하여 장비를 포함합니다.
