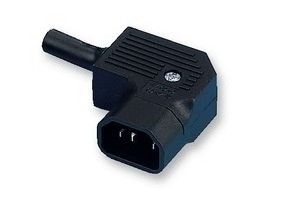

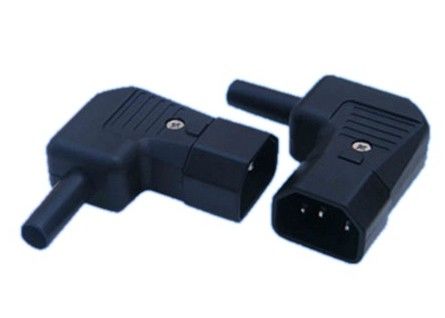

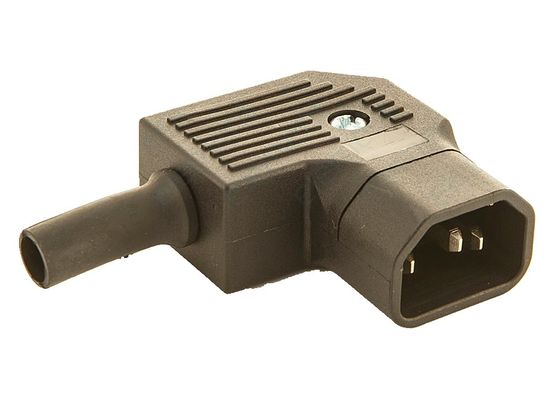

IEC 60320 케이블 마운트 AC 전기 플러그 JA-2233-2 10A 250VAC 3PIN 나사 입구 재선형 남성 전원 입력 커넥터
차원 (mm)
설명
- 케이블 커넥터 (회전 가능): 스루브로 장착
- 1 기능
- 장치 입구, 핀 온도 70 °C, 보호 클래스 I
- 케이블
주요 특징
등급: 10A 250V AC
단열 저항: 100MΩ 500V DC/1분
다이렉트릭 강도: 2000V AC/1분
가구 재료: 열 플라스틱 94V-2 ~ V-0
IEC 60320 플러그 목록
R-304P 전기 플러그 |
R-304P ((41) 전원 플러그 |
R-304P ((38) DC 플러그 |
R-331 ((B00) AC 플러그 |
R-332 ((B00) 전기 플러그 |
JA-2231-2 IEC E 플럭 |
JA-2233-2 전기 플러그 및 소켓 |
JA-2231-A 연결 플러그 |
AC 입구와 출구
IEC 60320 플러그 입구 출구
전기 제품 설계에 IEC 60320 구성 요소를 사용하는 것은 세계 시장에 수출 할 때 유용 할 수 있습니다. IEC 60320 표준은 연결 장치, 입구,플러그 커넥터, 그리고 매출장.
IEC 60320 표준을 따르는 장비 설계자에게 얻을 수있는 여러 가지 이점이 있습니다. IEC 60320은 산업화 된 세계 전역에서 일반적인 커넥터 인터페이스입니다.그것은 국가별 플러그와 함께 케이블 세트에 사용할 커넥터를 지정하는 작업을 단순화합니다.IEC 60320 또한 제품 설계 및 테스트를 위한 표준 프레임워크를 제공합니다. 이 커넥터는 설계 구성 자체에 의해 부적절한 연결을 방지하는 데 도움이됩니다.그들은 비슷한 전압에 대해 균일한 커넥터를 제공합니다또 다른 장점은 IEC 60320 표준이 전 세계적으로 인정된다는 것입니다.
IEC 60320 AC 전원 입구는 분리 가능한 케이블 세트를 전기 또는 전자 장비에 연결하는 가장 일반적으로 사용되는 수단입니다.제조업체는 케이블 세트를 연결할 수 있습니다 (e예를 들어, 한쪽 끝에서 국가별 플러그, 다른 쪽 끝에서 IEC 커넥터) 를 출하 직전에 설치하여, 장비 제조업체가 전 세계에 판매할 수 있는 하나의 장치를 만들 수 있습니다.
IEC-60320 (IEC320) 참조 차트
IEC-60320 플러그 및 커넥터 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
등급 | 종류 | |||||||||
구성 여성/남자 |
국제 | 북아메리카 | 전선 | 폴란드인 | 코드 | 플러그 | 입구 | 커넥터 | 출구 | 어댑터 |
C1/C2 |
250 볼트 2.5 암퍼 |
125 볼트 10A |
2 배선 | 2 폴란드 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
C3/C4
|
250 볼트 2.5 암퍼 |
125 볼트 10A |
2 배선 | 2 폴란드 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
C5/C6 |
250 볼트 2.5 암퍼 |
125 볼트 10A |
3 전선 | 2 폴란드 | C14 - C5 5-15 - C5 |
∙ | C6 | ∙ | ∙ | C6 |
C7/C8 |
250 볼트 2.5 암퍼 |
125 볼트 10A |
2 배선 | 2 폴란드 | C14 - C7 1-15 - C7 |
∙ | C8 | C7 | ∙ | C8 |
C9/C10 |
250 볼트 6A |
∙ ∙ |
2 배선 | 2 폴란드 | ∙ | C10 | ∙ | ∙ | ∙ | ∙ |
C11/C12 |
250 볼트 10A |
125~250볼트 15A |
2 배선 | 2 폴란드 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
C13/C14 |
250 볼트 10A |
125~250볼트 15A |
3 전선 | 2 폴란드 | C14 - C13 C14 - C15 C14 - C19/21 5-15 - C13 |
C14 | C14 | C13 | C13 | C14 |
C15/C16 |
250 볼트 10A |
125~250볼트 15A |
3 전선 | 2 폴란드 | 5-15 - C15 C14 - C15 C20 - C15 |
∙ | C16 | C15 | ∙ | 관습 |
C15A/C16A |
250 볼트 10A |
125~250볼트 15A |
3 전선 | 2 폴란드 | C15A C16A |
∙ | C16A | C15A | ∙ | 관습 |
C17/C18 |
250 볼트 10A |
125~250볼트 15A |
2 배선 | 2 폴란드 | 1-15 - C17 | ∙ | ∙ | C17 | ∙ | ∙ |
C19/C20 |
250 볼트 16A |
125~250볼트 20A |
3 전선 | 2 폴란드 | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
C20 | C20 | C19 | C19 | C20 |
C21/C22 |
250 볼트 16A |
125~250볼트 20A |
3 전선 | 2 폴란드 | C14 - C21 C20 - C21 |
∙ | C22 | C21 | ∙ | 관습 |
C23/C24 |
250 볼트 16A |
125~250볼트 20A |
2 배선 | 2 폴란드 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
참고:
국제 전기 기술 위원회 (IEC) 는 가정용 및 유사한 일반 용도의 가전 결합기를 지정하기 위해 IEC 60320을 발표했습니다.이들은 장치와 대부분의 분리 가능한 전원 공급 케이블의 케이블 사이의 전기 인터페이스에 대한 사실 표준이되었습니다.전력 분배 스트립 또한 소스와 출력 케이블 사이의 이 전기 인터페이스를 사용 합니다.
NEMA와 달리, 남성과 여성 끝 모두에 동일한 식별 시리즈 번호를 사용합니다.(5-15P ~ 5-15R) IEC 320는 수컷 끝을 위해 순차 짝수, 짝수 끝을 위해 홀수 수를 사용합니다..e (C14 ~ C13)
