높은 큰 파도 고전압 세라믹 일시적인 전압 억제기 3225의 MLV 칩 다중층 배리스터 MVR1210-431G 1210 431V
묘사

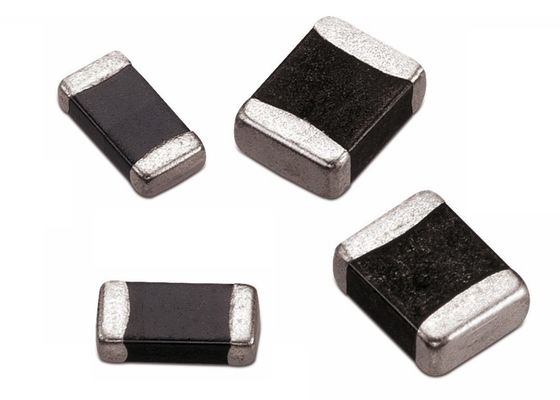

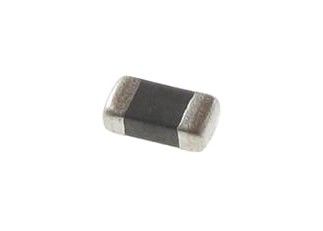

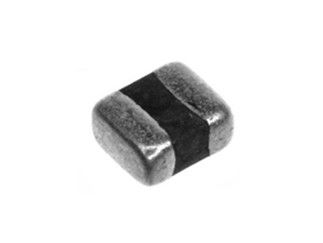

다중층 칩 배리스터 (MLV)는 어려운 보호, 우수한 일시적인 에너지 흡수 및 내부 열 분산을 제안할 수 있는, 높게 진보된 다중층 대형 기술에 의해 semicon ductingceramics에서 제조한 일시적인 전압 억제기 (TVS)입니다. 장치는 지도 유도자를 삭제하고 ESD 맥박과 다른 특정한 일시적인 사건에 대하여 믿을 수 있는 보호를 지키기 위하여 m를 충분히 빠른 만드는 0.5ns 보다는 더 적은의 응답 시간의 빠른 속도를 보장하는 무연 칩 모양 입니다. 이 일시적인 억제 장치는 전통적인 제너다이오드 또는 광선 MOVs 보다는 현저하게 더 작은 발자국 그리고 저자세입니다.
| 크기 | 신청 | 표준 | 에너지 레벨 |
| 1206년 1210년 1812년, 2220, 3220 | 자동 | AEC-Q200 | 짐 하치장: 1.5 - 50 J (10배) |
| 1206년 1210년 1812년, 2220 | 산업 통제 | IEC61000-4-5 | 큰 파도 현재: 3000A (µs 8/20) |
| 1210년 1812년, 2220, 3220 | 점화 & 전력 공급 | IEC61000-4-5 | 고장 전압: 470V/큰 파도: 800A |
크기 (mm)
| 유형 | 길이 (L) | 폭 (W) | 높은 (H) | 종료 (L1) |
| 1210년 | 3.20±0.20 | 2.50±0.20 | 1.40 (최대) | 0.40±0.20 |
전기 성과
|
부분
수 |
일
|
고장
|
죄기
|
봉우리 전류
|
||||||||
|
전압
|
전압
|
전압
|
||||||||||
|
AC
|
DC
|
@ 1mA DC
|
8/20uS
|
8/20uS (아) IP (MAX)
|
||||||||
|
VAC
|
VDC
|
VB
|
VC
|
0603
|
0805
|
1206년
|
1210년
|
1812년
|
2220
|
3220
|
||
|
MVR1210-3R0G
|
1.4
|
2
|
3
|
2.4~3.6
|
9
|
20
|
|
|
|
|
|
|
|
MVR1210-5R0G
|
2.4
|
3.3
|
5
|
4.0~6.0
|
12
|
20
|
60
|
80
|
|
|
|
|
|
MVR1210-8R0G
|
4
|
5.5
|
8
|
7.0~10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
|
MVR1210-120G
|
7
|
9
|
12
|
10~14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
|
MVR1210-180G
|
11
|
14
|
18
|
15.5~21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
|
MVR1210-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-270G
|
17
|
22
|
27
|
24~30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-330G
|
20
|
26
|
33
|
29~36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-390G
|
24
|
30
|
39
|
35~42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-470G
|
28
|
36
|
47
|
42~52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-560G
|
35
|
45
|
56
|
50~62
|
90
|
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-680G
|
40
|
56
|
68
|
60~75
|
110
|
|
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1210-820G
|
50
|
65
|
82
|
73~91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1210-101G
|
60
|
85
|
100
|
90~110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1210-121G
|
75
|
100
|
120
|
108~132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
|
MVR1210-151G
|
95
|
125
|
150
|
135~165
|
250
|
|
|
|
|
300
|
500
|
500
|
|
MVR1210-181G
|
115
|
150
|
180
|
162~198
|
300
|
|
|
|
|
|
500
|
500
|
|
MVR1210-201G
|
130
|
170
|
205
|
184~226
|
340
|
|
|
|
|
|
|
500
|
|
MVR1210-221G
|
140
|
180
|
220
|
198~242
|
360
|
|
|
|
|
|
|
500
|
|
MVR1210-241G
|
150
|
200
|
240
|
216~264
|
395
|
|
|
|
|
|
|
500
|
|
MVR1210-271G
|
175
|
225
|
270
|
243~297
|
455
|
|
|
|
|
|
|
500
|
|
MVR1210-361G
|
230
|
300
|
360
|
324~396
|
595
|
|
|
|
|
|
|
500
|
|
MVR1210-391G
|
250
|
320
|
390
|
351~429
|
650
|
|
|
|
|
|
|
500
|
|
MVR1210-431G
|
275
|
350
|
430
|
387~473
|
710
|
|
|
|
|
|
|
400
|
|
MVR1210-471G
|
300
|
385
|
470
|
423~517
|
775
|
|
|
|
|
|
|
400
|
특징 & 이익

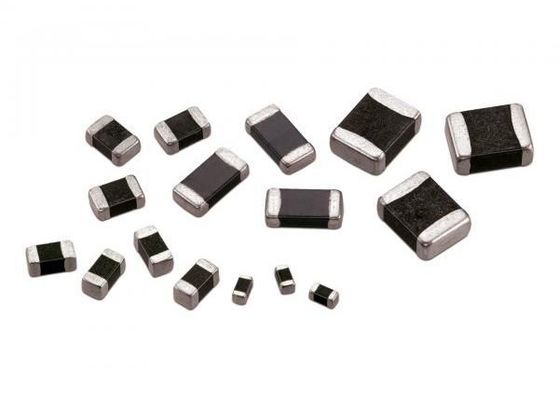

• 0402에서 3220의 시리즈에 전 범위
• 양지향성에게 죄기의 고에너지
• ESD 보호를 위해 적당한
• 빠른 자료 전송을 위한 낮은 용량 디자인 (2.5pf)
• 배열 유형 디자인
• 아주 낮은 누설 현재
• 좋은 solderability
• 지상 산 형태 인자
• 작동 주위 온도의:
• 짧은 응답 시간
• 유효한 AEC-Q200 급료
• 운영 전압 (300VAC/385VDC까지)
• 조밀한 발자국
• 고전압과 전류 파동 저항 기능
• 낮은 죄는 전압
• 낮은 누설 현재
신청
• 자동 전자공학
• 통신 시설
• 입력/출력 항구 & 관제사
• LED 점화 밸러스트
• 의료 기기
• 산업 & 상업적인 전원 시스템 보호
• ESD 보호 • 짐 하치장과 점프 시작 보호
• 전압 큰 파도 보호
• 산업 설비
• 전력 공급
• 기지국
제품 점검표
• 운영 전압은 보호될 체계무엇을의 입니까?
• 저항할 보호한 체계가 수 있는 최대 일시적인 전압은 무엇입니까?
• 체계는무슨 과전압에 드러낼 수 있습니까? 파 모양? 진폭? 내구? 큰 파도는 반복 가능 또는 아닙니다 입니까? 얼마 힘이 낭비될ㅂ니까 것입니다?
• 당신의 신청의 작전 상황은 무엇입니까? 당신은 유효한 명세가 있습니까?
• 신청에는 크기 강제가 있습니까? 만일 그렇다면, 무엇입니까?
디자이너를 위한 정보
텔레비젼을 회로 내의 디자인을 선정할 경우, 어떤 독특한 모수는 회로 상태를 충족시키기 위하여 주의깊게 여겨져야 합니다. 뒤에 오는 지침서는 추천됩니다.
1. 선정한 텔레비젼의 능력을 취급하는 큰 파도는 보호한 회로의 예상한 일시적인 큰 파도 현재 낭비의 필요를 만족시켜야 합니다.
2. 선정한 텔레비젼의 죄는 전압은 보호한 회로의 운영 전압을 주어진 최대 보다는 더 적은이어야 합니다.
3. 고속 자료 전송 상황에서는. 선정한 텔레비젼의 용량은 고려되어야 합니다.
4. ESD 예방과 같은 텔레비젼의 용량의 특별한 요구는 저희 유효합니다 접촉합니다.
5. 텔레비젼을 선택하고 있는 동안, 텔레비젼의 일 전압은 같거나 큰 회로의 정상적인 운영 전압 이어야 합니다.
6. 보호 원리: 배리스터의 문턱의 위 전압 증가가, 억제기 급속하게 증가 현재를 당길 때. 과전압은 상당히 약하게 합니다.
