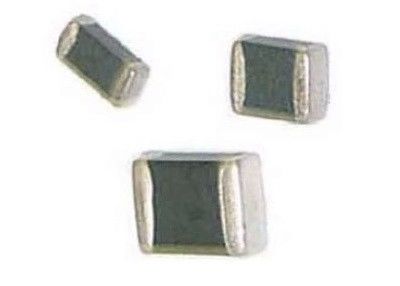

SMD 0402 정상 전압 보호 칩 MOV 다층 금속 산화물 바리스토르 14V 10A 1005 일시 전압 억제기
응용 프로그램
초전압 및 일시전압 보호:
• 데이터 라인 및 I/O 포트 보호
• ESD 일시적 현상으로부터의 보호
• IC와 트랜지스터의 탑재 보호
• 모덤 보호
• LCD 보호
• 휴대 전화 및 액세서리의 ESD 보호
• 데이터 버스 응용 프로그램에서 ESD 보호
• 제어 전자제품, 조명/LED 및 의료기기에서의 ESD 보호
• 스마트 미터 및 측정 장비의 초동 전류 보호
• 보안 및 안전 시스템에서의 급류 보호
특징
8kV까지의 신뢰성 있는 ESD 보호
IEC에 따라 15kV 공기 배열 및 배열
61000-4-2, 레벨 4
전류 1200A까지
양방향 보호
장기적 ESD 안정성
RoHS 호환성, 납 없는
사용 가능한 PSpice 시뮬레이션 모델
설계 다층 기술
발화성 등급 UL 94 V-0보다 낫다
전기 매개 변수
| P/N | 작동 전압 | 바리스터 전압 | 클램핑 전압 | 최고류 | 최대 에너지 | ||
| 백 | Vdc | V1mA ((V) | Vc(V) | Ip ((A) | Et(J) | ||
| 미네 | 맥스 | 8/20μs 1A | 8/20μs | 10/1000μs | |||
| SMD0402G3R3NXT | 2.5 | 3.3 | 4 | 6 | 10 | 10 | 0.02 |
| SMD0402G5R0NXT | 3.5 | 5 | 6 | 9 | 14 | 10 | 0.02 |
| SMD0402G5R6NXT | 4 | 5.6 | 6.7 | 10.1 | 15.5 | 10 | 0.02 |
| SMD0402G8R0NXT | 5.7 | 8 | 9.6 | 14.4 | 21.5 | 10 | 0.05 |
| SMD0402G9R0NXT | 6 | 9 | 10.8 | 16.2 | 25 | 10 | 0.05 |
| SMD0402G110NXT | 8 | 11 | 13.2 | 16.5 | 30 | 10 | 0.05 |
| SMD0402G120NXT | 9 | 12 | 14.4 | 18 | 32 | 10 | 0.05 |
| SMD0402G140NXT | 10 | 14 | 16.8 | 21 | 40 | 10 | 0.05 |
| SMD0405G180NXT | 14 | 18 | 21.6 | 27 | 54 | 10 | 0.05 |
| SMD0405G220NXT | 17 | 22 | 26.4 | 33 | 62 | 10 | 0.05 |
| SMD0402G260NXT | 20 | 26 | 31.2 | 39 | 72 | 10 | 0.05 |
| SMD0402G300NXT | 25 | 30 | 36 | 45 | 85 | 10 | 0.05 |
| SMD0402G380NXT | 30 | 38 | 45.6 | 57 | 101 | 10 | 0.05 |
사용 가능한 케이스 크기
| EIA | 메트릭 |
| 0201 | 0603 |
| 0402 | 1005 |
| 0603 | 1608 |
| 0805 | 2012 |
| 1206 | 3216 |
| 1210 | 3225 |
| 1812 | 4532 |
| 2220 | 5750 |
크기 (mm)
| 모델 | 크기 (mm) | ||||
| MM | 메트릭 | L | W | T | M |
| 402 | 1005 | 10.0 ± 0.10 | 0.5 ± 0.10 | 0.5 ± 0.20 | 0.30+0.2/-0.1 |
| 603 | 1608 | 1.6 ± 0.15 | 00.8 ± 0.10 | 00.8 ± 0.20 | 0.30+0.2/-0.1 |
| 805 | 2012 | 20.0 ± 0.20 | 10.25 ± 0.15 | 00.8 ± 0.20 | 0.30+0.2/-0.1 |
| 1206 | 3216 | 3.2 ± 020 | 1.6 ± 0.15 | 1.2 ± 020 | 0.40+0.2/-0.2 |
| 1210 | 3225 | 3.2 ± 020 | 2.5 ± 0.20 | 1.2 ± 020 | 0.40+0.2/-0.1 |
| 1812 | 4532 | 4.5 ± 0.20 | 3.20 ± 0.20 | 1.3 ± 0.20 | 00.50+0.2/-0.1 |
| 2220 | 5650 | 5.7 ± 0.20 | 50.00 ± 0.20 | 1.5 ± 0.20 | 00.80+0.2/-0.1 |
| 3220 | 08CL | 80.0 ± 0.20 | 50.00 ± 0.20 | 20.0 ± 0.20 | 00.80+0.2/-0.1 |
| 3225 | 08CL | 80.0 ± 0.30 | 60.30 ± 0.30 | 20.0 ± 0.20 | 00.70+0.2/-0.1 |
| 4032 | 10CL | 100.0 ± 0.20 | 80.00 ± 0.20 | 20.0 ± 0.20 | 00.80+0.2/-0.1 |
| 4840 | 12CL | 120.0 ± 0.20 | 100.00 ± 0.20 | 2.5 ± 0.20 | 00.80+0.2/-0.1 |
V/I 특성 및 평가곡선
V/I 및 듀레이팅 곡선은 데이터 셰이트에 첨부되어 있습니다.
곡선은 VRMS에 의해 정렬되고, 그 다음 유형 지정에 포함된 케이스 크기에 의해 정렬됩니다.
