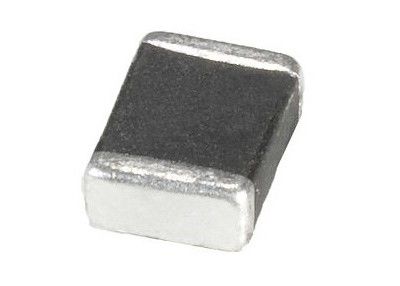

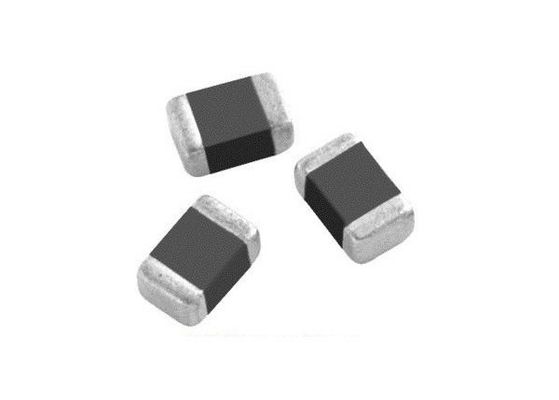

서지 전압과 정전기를 위한 박막 SMD 0805 금속 산화물 배리스터 MVR0805-431G 2012 275VAC SMT
특징
• 대칭 현재 전압 특성 때문에 극성 없음.
• 양극 일반적인 유형 제너다이오드에 동등물.
• 우수한 정전기 흡수 기능.
• 응답은 제너다이오드 보다는 더 나은 좋거나 것과 같이 입니다.
• 대칭 현재 전압 특성 afterelectrostatic 흡수 조차 지킵니다.
• 안 전극 박판 구조를 채택했습니다. 배리스터 전압의 광범위는 시리즈 (470V에 6.8)에서 유효합니다.
• 낮은 용량 품목은 시리즈 (1.1pF)에서 유효합니다.
• 세계에서 가장 작은 0402-, 0603-, 1005-, 1608- 의 2012 칩 유형은 시리즈에서 유효합니다.
• 우수한 산 신뢰성. Pb 자유로운 납땜을 위해 좋은.
• 채택된 (Ni/Sn) 전기도금을 하기.
• 달성된 좋은 solderability와 땜납 열저항.
• 제너다이오드 + 축전기 조합을 대체할 수 있습니다.
• 감소된 발자국 및 총 설치 비용.
전기 성과
| 1.1 기술적인 자료 상징 가치 단위 | ||||
| 최대 허용 지속적인 AC voltage*1 | VRMS | 4.0 | V | |
| 최대 허용 지속적인 직류 전압 | VDC | 5.5 | V | |
| 배리스터 전압 Measured*2 | VB | 7.2-9.0 | V | |
| 전형적인 용량 가치 measured*3 | C | 850 | pF | |
| 전형적인 용량 가치 포용력 | ±40 | % | ||
| 전압 measured*4를 죄는 최대 | VC | 16 | V | |
| *5에 정격 최고봉 단 하나 맥박 일시 현재 | I P | 60 | A | |
| 1.2 참조 자료 | ||||
| 최대 에너지 흡수 10/1000µs | E | 0.2 | J | |
| 응답 시간 | T 상승 | <2> | ns | |
| VDC에 누설 현재 (초기 상태에) | IL | <50> | µΑ | |
| VDC에 누설 현재 (신뢰성 시험 후에) | ILA | <100> | µΑ | |
| 작동 주위 온도 | -40~+125 | ℃ | ||
| 저장 온도 | -40~+125 | ℃ | ||
| 썰물 온도 단면도 (추천하십시오) | 260 | ℃ | ||
| 1.3 다른 자료 | ||||
| 몸 | ZnO | |||
| 끝 종료 | Ag/Ni/Sn | |||
| 포장 | 부피/테이프 | |||
| 기준에 따릅니다 | IEC61000-4-5 | |||
| 주: | ||||
| 50~60Hz에 *1 AC 전압 | ||||
| *2 배리스터 전압 | 1mA DC에 측정하는 | |||
| *3 용량 | f=1MHz에 측정하는, Vrms=0.5V | |||
| *4 최대 죄는 전압 | 8/20µs 맥박에 의해 2A에 측정하는 | |||
| *5 정격 최고봉 단 하나 맥박 일시 현재 | 8/20µs 맥박에 의해 측정하는 | |||
신청
• 정전기 흡수
• 맥박 소음 흡수
적용 예
| 소비자 제품 | 신청 |
|
휴대전화 디지털 방식으로 비데오 카메라 디지탈 카메라 PDA PC를 주의하십시오 DVD-ROM, CD-ROM CD/MD/MP3 선수 게임 기계 |
자료 맨끝 LCD 패널 터치 패널 단추와 스위치 단위 건전지 맨끝 오디오 영상 입출력 맨끝 마이크/수신기 단위 콘트롤러 유니트 |
| 에서 차 장비 |
CAN-BUS ECU 연결관 에어 컨디셔너 패널 차 오디오 차 항법 |
모양과 차원
| 유형 | 길이 (L) | 폭 (W) | 높은 (H) | 종료 (L1) |
| 2012(0805) | 2.0±0.20 | 1.20±0.20 | 0.8 (최대) | 0.3±0.20 |
부분 번호찍기
| 부품 번호 | 일 | 고장 | 죄기 | 봉우리 전류 | ||||
| 전압 | 전압 | 전압 | ||||||
| AC | DC | @ 1mA DC | 8/20uS | 8/20uS (아) IP (MAX) | ||||
| VAC | VDC | VB | VC | 603 | 805 | 1206년 | ||
| MVR0805-3R0G | 1.4 | 2 | 3 | 2.4~3.6 | 9 | 20 | ||
| MVR0805-5R0G | 2.4 | 3.3 | 5 | 4.0~6.0 | 12 | 20 | 60 | 80 |
| MVR0805-8R0G | 4 | 5.5 | 8 | 7.0~10.5 | 14 | 20 | 60 | 80 |
| MVR0805-120G | 7 | 9 | 12 | 10~14 | 24 | 20 | 60 | 80 |
| MVR0805-180G | 11 | 14 | 18 | 15.5~21 | 30 | 20 | 80 | 100 |
| MVR0805-240G | 14 | 18 | 24 | 22-27 | 38 | 20 | 80 | 100 |
| MVR0805-270G | 17 | 22 | 27 | 24~30 | 42 | 20 | 80 | 100 |
| MVR0805-330G | 20 | 26 | 33 | 29~36 | 54 | 20 | 80 | 100 |
| MVR0805-390G | 24 | 30 | 39 | 35~42 | 65 | 20 | 80 | 100 |
| MVR0805-470G | 28 | 36 | 47 | 42~52 | 77 | 20 | 80 | 100 |
| MVR0805-560G | 35 | 45 | 56 | 50~62 | 90 | 80 | 100 | |
| MVR0805-680G | 40 | 56 | 68 | 60~75 | 110 | 100 | ||
| MVR0805-820G | 50 | 65 | 82 | 73~91 | 135 | 80 | ||
| MVR0805-101G | 60 | 85 | 100 | 90~110 | 165 | 80 | ||
| MVR0805-121G | 75 | 100 | 120 | 108~132 | 200 | |||
| MVR0805-151G | 95 | 125 | 150 | 135~165 | 250 | |||
| MVR0805-181G | 115 | 150 | 180 | 162~198 | 300 | |||
| MVR0805-201G | 130 | 170 | 205 | 184~226 | 340 | |||
| MVR0805-221G | 140 | 180 | 220 | 198~242 | 360 | |||
| MVR0805-241G | 150 | 200 | 240 | 216~264 | 395 | |||
| MVR0805-271G | 175 | 225 | 270 | 243~297 | 455 | |||
| MVR0805-361G | 230 | 300 | 360 | 324~396 | 595 | |||
| MVR0805-391G | 250 | 320 | 390 | 351~429 | 650 | |||
| MVR0805-431G | 275 | 350 | 430 | 387~473 | 710 | |||
| MVR0805-471G | 300 | 385 | 470 | 423~517 | 775 | |||
큰 파도 파형
IEC61000-4-5 기준
| 엄격 수준 | T1 | T2 |
| 1 | 8 저희 | 20 저희 |
| 2 | 10 저희 | 1000 저희 |
권선 포장 양
| 유형 | A | B | C | D | E | W | W1 |
| 0402-1210 | 178.0±1.0 | 60.0±0.5 | 13.0±0.2 | 21.0±0.2 | 2.0±0.5 | 9.0±0.50 | 1.5±0.15 |
| 1812-3220년 | 178.0±1.0 | 60.0±0.5 | 13.5±0.1 | 21.0±0.2 | 2.0±0.5 | 13.6±0.2 | 1.5±0.15 |
| 유형 | 0402 | 0603 | 0805 | 1206년 | 1210년 | 1812년 | 2220 | 3220 | ||
| 양 | 종이 | 10000 | 4000 | 4000 | - | - | - | - | - | |
| 플라스틱 | - | - | - | 3000 | 3000 | 2000/3000 | 1000년 | 800/1000 | 1000년 | |
