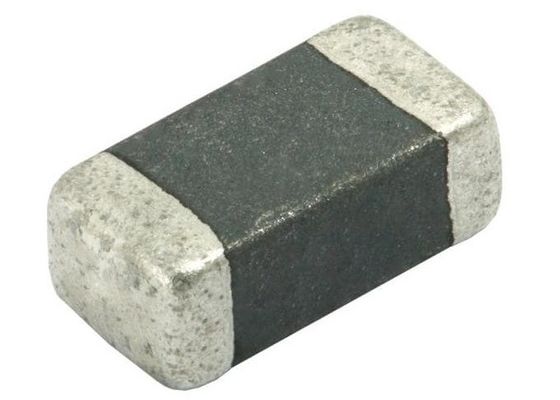

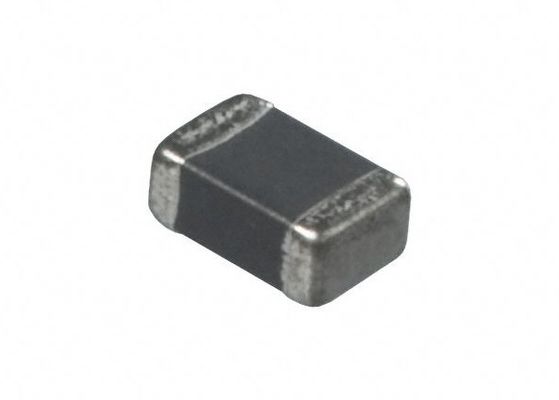

전산 통신기 보호를 위한 자동 3216 두꺼운 영화 SMD 1206 다중층 전파 억제기 칩 금속 산화물 배리스터 47V 40%
특징
• SMD 활자 합금 산화물 배리스터
• ESD에 대하여 대책을 위한 이상 (IEC61000-4-2를 따르는)
• 높은 최대 에너지 유형
• 낮은 누설 현재
• 주기적인 온도 응력에 고저항
• 교류와 썰물 납땜 둘 다를 위해 적당한
• 무연 종료를 가진 제품은 EU RoHS 요구에 응합니다. 유리제 물자, 전극에서 있는 Pb
그리고 배리스터 성분은 부록 1의 EU 직접적 2005/95/EC의 공제대상 5 당 면제됩니다
• 자격이 되는 AEC-Q200
전기 등급
|
부분
수 |
일
|
고장
|
죄기
|
봉우리 전류
|
||||||||
|
전압
|
전압
|
전압
|
||||||||||
|
AC
|
DC
|
@ 1mA DC
|
8/20uS
|
8/20uS (아) IP (MAX)
|
||||||||
|
VAC
|
VDC
|
VB
|
VC
|
0603
|
0805
|
1206년
|
1210년
|
1812년
|
2220
|
3220
|
||
|
MVR1206-3R0G
|
1.4
|
2
|
3
|
2.4~3.6
|
9
|
20
|
|
|
|
|
|
|
|
MVR1206-5R0G
|
2.4
|
3.3
|
5
|
4.0~6.0
|
12
|
20
|
60
|
80
|
|
|
|
|
|
MVR1206-8R0G
|
4
|
5.5
|
8
|
7.0~10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
|
MVR1206-120G
|
7
|
9
|
12
|
10~14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
|
MVR1206-180G
|
11
|
14
|
18
|
15.5~21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
|
MVR1206-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-270G
|
17
|
22
|
27
|
24~30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-330G
|
20
|
26
|
33
|
29~36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-390G
|
24
|
30
|
39
|
35~42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-470G
|
28
|
36
|
47
|
42~52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-560G
|
35
|
45
|
56
|
50~62
|
90
|
|
80
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-680G
|
40
|
56
|
68
|
60~75
|
110
|
|
|
100
|
250
|
500
|
1200년
|
500
|
|
MVR1206-820G
|
50
|
65
|
82
|
73~91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1206-101G
|
60
|
85
|
100
|
90~110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1206-121G
|
75
|
100
|
120
|
108~132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
|
MVR1206-151G
|
95
|
125
|
150
|
135~165
|
250
|
|
|
|
|
300
|
500
|
500
|
|
MVR1206-181G
|
115
|
150
|
180
|
162~198
|
300
|
|
|
|
|
|
500
|
500
|
|
MVR1206-201G
|
130
|
170
|
205
|
184~226
|
340
|
|
|
|
|
|
|
500
|
|
MVR1206-221G
|
140
|
180
|
220
|
198~242
|
360
|
|
|
|
|
|
|
500
|
|
MVR1206-241G
|
150
|
200
|
240
|
216~264
|
395
|
|
|
|
|
|
|
500
|
|
MVR1206-271G
|
175
|
225
|
270
|
243~297
|
455
|
|
|
|
|
|
|
500
|
|
MVR1206-361G
|
230
|
300
|
360
|
324~396
|
595
|
|
|
|
|
|
|
500
|
|
MVR1206-391G
|
250
|
320
|
390
|
351~429
|
650
|
|
|
|
|
|
|
500
|
|
MVR1206-431G
|
275
|
350
|
430
|
387~473
|
710
|
|
|
|
|
|
|
400
|
|
MVR1206-471G
|
300
|
385
|
470
|
423~517
|
775
|
|
|
|
|
|
|
400
|

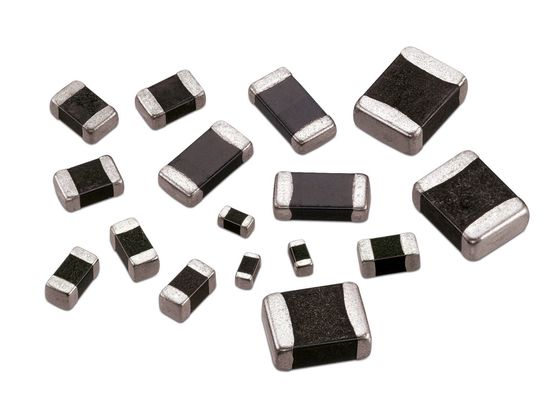

차원 (mm)
| 모형 | 1005(0402) | 1608(0603) | 2012(0805) | 3216(1206) | 3225(1210) | 4532(1812) | 5750(2220) | 8050(3220) |
|
길이 (l) |
1.00±0.15 | 1.60±0.20 | 2.00±0.20 | 3.20±0.20 | 3.20±0.20 | 4.50±0.30 | 5.70±0.30 | 8.0±0.30 |
| 폭 (W) | 0.50±0.15 | 0.80±0.20 | 1.20±0.20 | 1.60±0.20 | 2.50±0.20 | 3.20±0.20 | 5.00±0.30 | 5.00±0.30 |
| 높은 (H) | 0.70max | 0.90max | 1.30max | 1.60max | 2.50max | 3.20max | 4.50max | 4.50max |
환경 신뢰성 시험
| 독특한 | 방법과 묘사를 시험하십시오 | |||
| 고열 저장 | 견본은 짐 없이 온도 조절 장치 목욕 복종되고 실내 온도에 그 후에 및 1 2 시간 동안 습도에 있는 1000 시간 동안 125℃를 저장될 것입니다. 배리스터 전압의 변화는 10% 안에 있을 것입니다. | |||
| 온도 주기 | 지정된 온도의 온도 주기는 5 시간 반복되고 1 2 시간 동안 실내 온도 그리고 습도에 그 후에 저장될 것입니다. 배리스터 전압의 변화는 기계적인 손상이 시험될 10%and 안에 있을 것입니다. | 단계 | 온도 | 기간 |
| 1 | -40±3℃ | 30min±3 | ||
| 2 | 실내 온도 | 1~2hours | ||
| 3 | 125±2℃ | 30min±3 | ||
| 4 | 실내 온도 | 1~2hours | ||
| 고열 짐 | 지속적으로 적용 후에 1000hours를 위한 85℃에 최대 허용 전압이라고, 견본은 실내 온도에 저장되고 하나를 위한 습도 또는 시간은 10% 안에, 배리스터 전압의 변화 있을 것입니다. | |||
|
습기찬 열부하 습도 짐 |
견본은 95%RH 환경에 40℃, 90, 및 1000 시간을 신청되곤, 그 후에 하나나 둘 시간 동안 실내 온도 그리고 습도에 저장된 최대 허용 전압을 복종되어야 합니다. 배리스터 전압의 변화는 10% 안에 있을 것입니다. | |||
| 저온 저장 | 견본은 1000 시간 동안 짐 없이 -40℃를, 복종되고 1 2 시간 동안 실내 온도에 그 후에 저장되어야 합니다. 배리스터 전압의 변화는 10% 안에 있을 것입니다. | |||
포장 명세
1.Carrier 테이프 투명한 덮개 테이프는 제품을 나르기 위하여 열 밀봉되어야, 권선은 감기 위하여 운반대 테이프 이용되어야 합니다.
2개는 열 밀봉한 덮개 테이프의 접착 40﹢20/﹣ 15 그램일 것입니다.
3개는 끈으로 엮기의 머리 그리고 끝 부분 둘 다 권선 포장과 SMT 자동 픽업 기계를 위해 빌 것입니다. 그리고 정상 종이 테이프는 통신수 손잡이를 위해 끈으로 엮기의 머리에서 연결될 것입니다.
| 유형 |
A0 ±0.10 |
B0 ±0.10 |
K0 ±0.10 |
T ±0.05 |
T2 ±0.05 |
D0 +0.10 |
D1 ±0.05 |
P1 ±0.10 |
P2 ±0.05 |
P0 ±0.05 |
W ±0.20 |
E ±0.10 |
F ±0.05 |
| 0402 | 1.08 | 1.88 | 1.04 | 0.22 | 0.87 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 0603 | 1.08 | 1.88 | 1.04 | 0.22 | 1.17 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 0805 | 1.42 | 2.30 | 1.04 | 0.22 | 1.26 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 1206년 | 1.88 | 3.50 | 1.27 | 0.20 | 1.49 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 1210년 | 2.18 | 3.46 | 1.45 | 0.22 | 1.77 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
| 1812년 | 3.66 | 4.95 | 1.74 | 0.25 | 1.99 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 12.00 | 1.75 | 5.50 |
| 2220 | 5.10 | 5.97 | 2.80 | 0.25 | 3.05 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 12.00 | 1.75 | 5.50 |
| 3220 | 5.50 | 8.50 | 2.80 | 0.30 | 3.50 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 16.00 | 1.75 | 7.50 |
