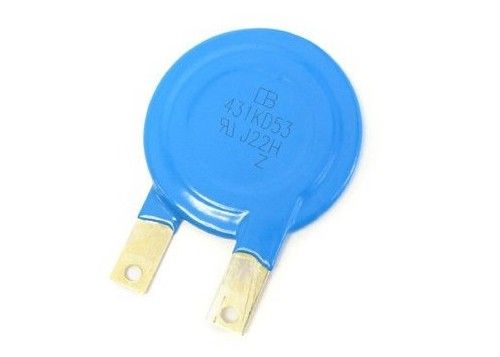

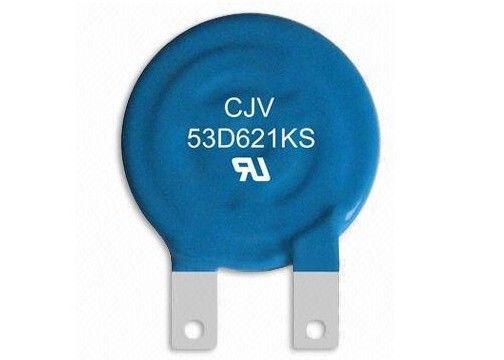

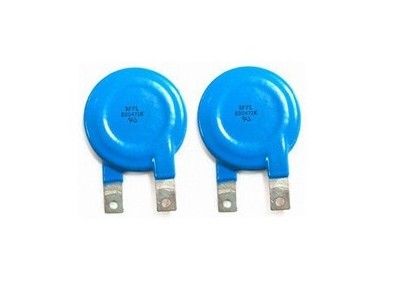

2Pin 53mm UPS 과전압 보호를 위해 단 하나 원판 VDR 금속 산화물 배리스터 운동 구획 53D271K 270V 10% 70KA
묘사
배리스터는 2개의 고체 구리 지도 (S20 유형 전용) 또는 구리 입히는 철강선을 가진 ZnO 낮은 b 도재의 원판으로 이루어져 있습니다. 철사에는 광택이 없는 주석 도금이 있습니다. 그들은 전기의, 기계와 기후상 보호해주는 황토 착색된 할로겐 자유로운 에폭시의 층으로 입힙니다. 캡슐에 넣기는 IEC 60068-2-45에 따라 모든 세탁 용제에 저항합니다.
53D 시리즈 광선 납을 첨가하는 배리스터는 그런 smalldiscs에서 유효한 offeringhigher 큰 파도 등급에 의하여 그 어느때 보다 더 낮은 직류 전압 신청을 이상적인 circuitprotection 해결책을 제공합니다. 최대 최고봉 큰 파도 현재 등급은 70KA (8/20의 μs 맥박)까지 고산 큰 파도, includingindirect 벼락 방해, 전원에서 체계 엇바꾸기 transientsand 이상한 빠른 대기병에 대하여 보호하기 위하여 도달할 수 있습니다.
특징
• 53D 금속 산화물 배리스터 (MOV), 에폭시 수지와 더불어, 봉우리 전류 70kA.
• 직경과 간격은 디자인 가늠자 안에 효과적으로 controlell입니다.
• 봉우리 전류는 세계 주요한 수준 도달됩니다. 그것은 8/20us 전류, 봉우리 전류 Imax 40kA 펀치를 2배 줄 수 있습니다.
• 열 안정성. 145 도를 가진 납땜 열 커트오프 일원은 1A 현재의 밑에, 커트오프 시간 5개 senconds가 없습니다; 커트오프 시간은 1.5A 현재의 밑에 3-5 초입니다.
• 낮은 b 높은 순수성 산화아연 원판
• 할로겐 자유로운 격리 에폭시 코팅
• 산화아연 원판, HF 에폭시 입히는
• 똑바른 지도 및 비틀린 지도
• 플랜지를 가진 똑바른 지도
신청
과전압과 일시적인 전압 보호
차원 (mm)
간격
| 53D201K | 11 |
| 53D221K | 11 |
| 53D241K | 11 |
| 53D271K | 11 |
| 53D301K | 12 |
| 53D331K | 12 |
| 53D361K | 12 |
| 53D391K | 12 |
| 53D431K | 12 |
| 53D471K | 12 |
| 53D511K | 12 |
| 53D561K | 12 |
| 53D621K | 12 |
| 53D681K | 13 |
| 53D751K | 13 |
| 53D781K | 13 |
| 53D821K | 13 |
| 53D911K | 13 |
| 53D951K | 14 |
| 53D102K | 14 |
| 53D122K | 14 |
| 53D142K | 15 |
| 53D162K | 16 |
| 53D182K | 18 |
금속 산화물 배리스터 명세
| 부품 번호 |
Vac (v) |
Vdc (V) | V1mA (V) | IP (아) | Vc (V) | I (아) | (j) |
@1KHz (pF) |
| 53D330K | 20 | 26 | 33 (29.5-36.5) | 100 | 65 | 20000 | 85 | 81000 |
| 53D390K | 25 | 31 | 39 (35-43) | 100 | 77 | 20000 | 105 | 60000 |
| 53D470K | 30 | 38 | 47 (42-52) | 100 | 93 | 20000 | 130 | 52000 |
| 53D560K | 35 | 45 | 56 (50-62) | 100 | 110 | 20000 | 150 | 46000 |
| 53D680K | 40 | 56 | 68 (61-75) | 100 | 135 | 20000 | 190 | 41000 |
| 53D820K | 50 | 65 | 82 (74-90) | 500 | 135 | 70000 | 225 | 35000 |
| 53D101K | 60 | 85 | 100 (90-110) | 500 | 165 | 70000 | 280 | 28500 |
| 53D121K | 75 | 100 | 120 (108-132) | 500 | 200 | 70000 | 340 | 23500 |
| 53D151K | 95 | 125 | 150 (135-165) | 500 | 250 | 70000 | 430 | 19000 |
| 53D181K | 115 | 150 | 180 (162-198) | 500 | 300 | 70000 | 500 | 17000 |
| 53D201K | 130 | 170 | 200 (180-220) | 500 | 340 | 70000 | 550 | 15000 |
| 53D221K | 140 | 180 | 220 (198-242) | 500 | 360 | 70000 | 600 | 13750 |
| 53D241K | 150 | 200 | 240 (216-264) | 500 | 395 | 70000 | 650 | 12500 |
| 53D271K | 175 | 225 | 270 (243-297) | 500 | 455 | 70000 | 700 | 11000 |
| 53D301K | 190 | 250 | 300 (270-330) | 500 | 500 | 70000 | 765 | 10000 |
| 53D331K | 210 | 275 | 330 (297-363) | 500 | 550 | 70000 | 825 | 9000 |
| 53D361K | 230 | 300 | 360 (324-396) | 500 | 595 | 70000 | 850 | 8500 |
| 53D391K | 250 | 320 | 390 (351-429) | 500 | 650 | 70000 | 885 | 7500 |
| 53D431K | 275 | 350 | 430 (387-473) | 500 | 710 | 70000 | 990 | 7000 |
| 53D471K | 300 | 385 | 470 (423-517) | 500 | 775 | 70000 | 1080년 | 6500 |
| 53D511K | 320 | 415 | 510 (459-561) | 500 | 845 | 70000 | 1150년 | 6000 |
| 53D561K | 350 | 460 | 560 (504-616) | 500 | 925 | 70000 | 1200년 | 5500 |
| 53D621K | 385 | 505 | 620 (558-682) | 500 | 1025년 | 70000 | 1300년 | 5000 |
| 53D681K | 420 | 560 | 680 (621-748) | 500 | 1120년 | 70000 | 1350년 | 4500 |
| 53D751K | 460 | 615 | 750 (675-825) | 500 | 1240년 | 70000 | 1400년 | 4000 |
| 53D781K | 485 | 640 | 780 (702-858) | 500 | 1290년 | 70000 | 1450년 | 3900 |
| 53D821K | 510 | 670 | 820 (738-902) | 500 | 1355년 | 70000 | 1600년 | 3700 |
| 53D911K | 550 | 745 | 910 (819-1001) | 500 | 1500년 | 70000 | 1700년 | 3300 |
| 53D951K | 575 | 765 | 950 (855-1045) | 500 | 1570년 | 70000 | 1800년 | 3200 |
| 53D102K | 625 | 825 | 1000년 (900-1100) | 500 | 1650년 | 70000 | 1890년 | 3000 |
| 53D112K | 680 | 895 | 1100년 (990-1210) | 500 | 1815년 | 70000 | 2050년 | 2700 |
| 53D122K | 750 | 990 | 1200년 (1080-1320년) | 500 | 1980년 | 70000 | 2160 | 2500 |
| 53D142K | 880 | 1140년 | 1400년 (1260-1540년) | 500 | 2310 | 70000 | 2300 | 2150 |
| 53D162K | 1000년 | 1280년 | 1600년 (1440-1760년) | 500 | 2640 | 70000 | 2500 | 1900년 |
거치
배리스터는 자동적인 삽입 및 절단 그리고 구부리 장비에 가공을 위해 적당합니다.
플랜지가 붙은 지도를 가진 배리스터는 인쇄된 회로 널 (PCB)에 더 나은 포지셔닝 및 구성요소 고도에 더 정확한 통제를 제공합니다. 이것은 손 설치와 자동적인 삽입 기술을 위해 중요합니다; 플랜지가 붙은 지도 당기기의 개략을 보십시오.
전형적인 납땜
235 °C, 내구: 5 s (Pb 방위)
245 °C, 내구: 5 s (지도 (Pb) - 해방하십시오)
납땜 열에 저항
260 °C, 내구: 최대 10 s.
인화성
배리스터는 수동적인 불연성입니다.
캡슐에 넣기는 UL 94 V-0에 따라 가연물 저항하는 에폭시로 만듭니다.
