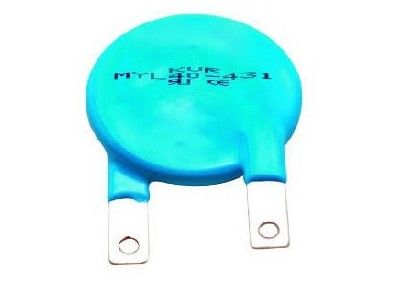

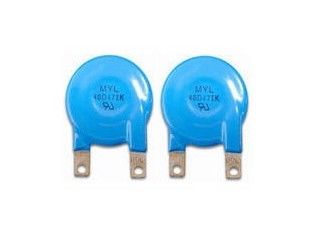

고에너지 시리즈 에포시 樹脂 단일 디스크 ZNO 금속 산화물 바리스터 블록 MOV GNR 40D471K 40mm 470V
설명
Aolittel High Energy Metal Oxide Varistors “D” & “S” Series The High Energy Series large tab-leaded varistors are designed to handle high peak currents and have the ability to absorb large amounts of energy. Available in round (D) and square (S) shapes to allow mounting in various spaces and in bare disc form intended for special applications requiring unique electrical contact or packaging methods provided by the customer이 장치의 전극 완치는 굽힐 수 있으며 압력 접촉으로 사용할 수 있습니다.Bare Disc 제품 또한 같은 지름의 디스크가 쌓일 수있는 특정 응용 프로그램에 사용할 수 있습니다.
이 시리즈는 40D (40mm) 및 53D (53mm) 단일 디스크 구성에서 사용할 수 있습니다. 단일 사각형은 34S (34mm) 구성에서 사용할 수 있습니다. 최대 피크 전류 기능은 18에서,1000AMP에서 70AMP까지1000Amp, 바리스토르 전압은 130V에서 1,400V입니다.
특징
특별 용도로 설계된 고 에너지 디스크 바리스터 (MOV) 를 통해 독특한 패키징을 위해 디스크 형태로 제공됩니다. 고객
soldable 전극 마무리 옵션
압력 접촉 및/또는 디스크 스파킹을 사용할 수 있습니다.
표준 디스크 크기 20mm, 25mm, 32mm, 40mm, 53mm 지름
사용 가능한 Edge Passivation 단열
넓은 작동 전압 범위 Vm ((ac) rms 130-750V
높은 최고 펄스 전류 범위 ITM 20,000A-70,000A
매우 높은 에너지 용량 WTM 200J ~ 1,800J
85°C까지 떨어지지 않습니다.
신청서
트랜지스터, 다이오드 또는 TRIAC 반도체 보호
소비자 전자제품의 전압 보호
전자 가정용 기기, 가스 및 석유 기기의 전압 보호
릴레이 및 전자기 밸브 급류 흡수
크기 (mm)
두께
| 40D201K | 11 |
| 40D221K | 11 |
| 40D241K | 11 |
| 40D271K | 11 |
| 40D301K | 12 |
| 40D331K | 12 |
| 40D361K | 12 |
| 40D391K | 12 |
| 40D431K | 12 |
| 40D471K | 12 |
| 40D511K | 12 |
| 40D561K | 12 |
| 40D621K | 12 |
| 40D681K | 13 |
| 40D751K | 13 |
| 40D781K | 13 |
| 40D821K | 13 |
| 40D911K | 13 |
| 40D951K | 14 |
| 40D102K | 14 |
| 40D122K | 14 |
| 40D142K | 15 |
| 40D162K | 16 |
| 40D182K | 18 |
부문 번호
| 부문 번호 | 백 (V) | Vdc(V) | V1mA ((V) | Ip ((A) | Vc(V) | 1 (A) | (J) | @1KHz ((pF) |
| 40D330K | 20 | 26 | 33(29.5-36.5) | 60 | 65 | 12000 | 55 | 48000 |
| 40D390K | 25 | 31 | 39(35-43) | 60 | 77 | 12000 | 70 | 35000 |
| 40D470K | 30 | 38 | 47 ((42-52) | 60 | 93 | 12000 | 85 | 31000 |
| 40D560K | 35 | 45 | 56 ((50-62) | 60 | 110 | 12000 | 100 | 27000 |
| 40D680K | 40 | 56 | 68(61-75) | 60 | 135 | 12000 | 125 | 24000 |
| 40D820K | 50 | 65 | 82(74-90) | 300 | 135 | 30000 | 150 | 20500 |
| 40D121K | 75 | 100 | 120 ((108-132) | 300 | 200 | 30000 | 225 | 13500 |
| 40D151K | 95 | 125 | 150 ((135-165) | 300 | 250 | 30000 | 285 | 11100 |
| 40D181K | 115 | 150 | 180(162-198) | 300 | 300 | 30000 | 335 | 9500 |
| 40D201K | 130 | 170 | 200 ((180-220) | 300 | 340 | 40000 | 370 | 8400 |
| 40D221K | 140 | 180 | 220 ((198-242) | 300 | 360 | 40000 | 400 | 8200 |
| 40D241K | 150 | 200 | 240 ((216-264) | 300 | 395 | 40000 | 430 | 8000 |
| 40D271K | 175 | 225 | 270 ((243-297) | 300 | 455 | 40000 | 470 | 7600 |
| 40D301K | 190 | 250 | 300(270-330) | 300 | 500 | 40000 | 510 | 7300 |
| 40D331K | 210 | 275 | 330(297-363) | 300 | 550 | 40000 | 550 | 6700 |
| 40D361K | 230 | 300 | 360 ((324-396) | 300 | 595 | 40000 | 570 | 6200 |
| 40D391K | 250 | 320 | 390 ((351-429) | 300 | 650 | 40000 | 590 | 5100 |
| 40D431K | 275 | 350 | 430 ((387-473) | 300 | 710 | 40000 | 660 | 4900 |
| 40D471K | 300 | 385 | 470 ((423-517) | 300 | 775 | 40000 | 720 | 4300 |
| 40D511K | 320 | 415 | 510 ((459-561) | 300 | 845 | 40000 | 770 | 4200 |
| 40D561K | 350 | 460 | 560 ((504-616) | 300 | 925 | 40000 | 810 | 4000 |
| 40D621K | 385 | 505 | 620 ((558-682) | 300 | 1025 | 40000 | 860 | 3800 |
| 40D681K | 420 | 560 | 680 ((612-748) | 300 | 1120 | 40000 | 900 | 3500 |
| 40D751K | 460 | 615 | 750 ((675-825) | 300 | 1240 | 40000 | 940 | 3200 |
| 40D781K | 485 | 640 | 780 ((702-858) | 300 | 1290 | 40000 | 980 | 3000 |
| 40D821K | 510 | 670 | 820 ((738-902) | 300 | 1355 | 40000 | 1080 | 2900 |
| 40D911K | 550 | 745 | 910 ((819-1001) | 300 | 1500 | 40000 | 1150 | 2200 |
| 40D951K | 575 | 765 | 950 ((855~1045) | 300 | 1570 | 40000 | 1200 | 2000 |
| 40D102K | 625 | 825 | 1000 ((900-1100) | 300 | 1650 | 40000 | 1260 | 1800 |
| 40D112K | 680 | 895 | 1100 ((990-1210) | 300 | 1815 | 40000 | 1380 | 1600 |
| 40D122K | 750 | 990 | 1200 ((1080-1320) | 300 | 1980 | 40000 | 1460 | 1500 |
| 40D142K | 880 | 1140 | 1400 ((1260~1540) | 300 | 2310 | 40000 | 1550 | 1300 |
| 40D162K | 1000 | 1280 | 1600 ((1440-1760) | 300 | 2640 | 40000 | 1700 | 1150 |
| 40D101K | 60 | 85 | 100(90-110) | 300 | 165 | 30000 | 185 | 16500 |
