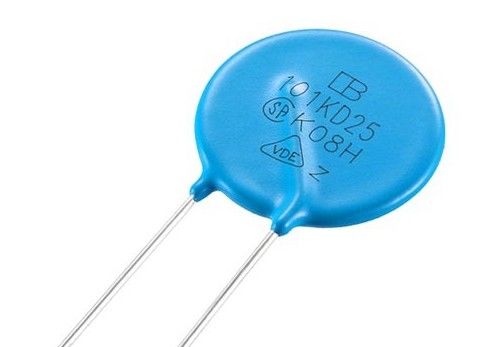

과전압 억제 큰 파도 보호를 위한 빠른 응답 VDR 25mm 산화아연 배리스터 저항기 25D101K 100V
묘사

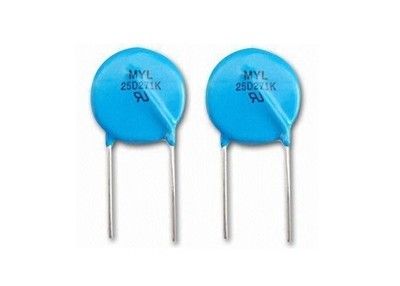

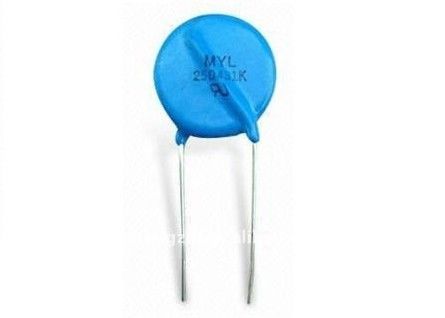

25D 시리즈 광선 납을 첨가하는 배리스터는 더 낮은 직류 전압 신청을 그런 작은 원판에서 유효한 그 어느때 보다 더 높은 큰 파도 등급을 제안해서 이상적인 회로 보호 해결책을 제공합니다.
최대 최고봉 큰 파도 현재 등급은 18KA (8/20의 μs 맥박)까지 전원에서 간접적인 벼락 방해, 체계 엇바꾸기 대기병 및 이상한 빠른 대기병을 포함하여 고산 큰 파도에 대하여, 보호하기 위하여 도달할 수 있습니다.
특징
■ 18V에서 1800V에 넓은 운영 전압 (V1mA) 범위
■ 대칭 V-1 특성 (비 극성)
일시적인 과전압에 ■ 빠른 반응
■ 큰 흡수하는 일시적인 에너지 기능
■ 낮은 죄는 비율 및 수행 현재 없음
■는 J-STD-020 당 MSL 수준 1에, 도달합니다
■ 작용 온도: - 40 ~ +85 ℃
■ 저장 온도: - 40 ~ +125 ℃
신청
■ 트랜지스터, 다이오드, IC, 사이리스터 또는 트라이액 반도체 보호
소비자 전자공학에 있는 ■ 큰 파도 보호
산업 전자공학에 있는 ■ 큰 파도 보호
전자 가정용품, 가스 및 석유 기구에 있는 ■ 큰 파도 보호
■ 릴레이와 전자기 벨브 큰 파도 흡수
일반적인 특성
방사성 물질 없음
몸: 도금되는 니켈
지도: 표면 산, 축 장치: 도금되는 주석
지도 없이 장치: 도금되는 니켈
차원 (mm)
| 25D201K | 11 |
| 25D221K | 11 |
| 25D241K | 11 |
| 25D271K | 11 |
| 25D301K | 12 |
| 25D331K | 12 |
| 25D361K | 12 |
| 25D391K | 12 |
| 25D431K | 12 |
| 25D471K | 12 |
| 25D511K | 12 |
| 25D561K | 12 |
| 25D621K | 12 |
| 25D681K | 13 |
| 25D751K | 13 |
| 25D781K | 13 |
| 25D821K | 13 |
| 25D911K | 13 |
| 25D951K | 14 |
| 25D102K | 14 |
| 25D122K | 14 |
| 25D142K | 15 |
| 25D162K | 16 |
| 25D182K | 18 |
전기 성과
| 부품 번호 | Vac (V) | Vdc (V) | V1mA (V) | IP (아) | Vc (V) | 큰 파도 CurrentI (아) 저항 | 최대 Energy10/1000μs (J) | 정격 출력 (W) | C@1KHz (pF) |
| 25D180K | 11 | 14 | 18 (15-21.6) | 30 | 36 | 4500 | 20 | 0.25 | 45000 |
| 25D220K | 14 | 18 | 22 (19.5-26) | 30 | 43 | 4500 | 25 | 0.25 | 29000 |
| 25D270K | 17 | 22 | 27 (24-31) | 30 | 53 | 4500 | 30 | 0.25 | 26500 |
| 25D330K | 20 | 26 | 33 (29.5-36.5) | 30 | 65 | 4500 | 35 | 0.25 | 18000 |
| 25D390K | 25 | 31 | 39 (35-43) | 30 | 77 | 4500 | 40 | 390 | 13500 |
| 25D470K | 30 | 38 | 47 (42-54) | 30 | 93 | 4500 | 50 | 0.25 | 11500 |
| 25D560K | 35 | 45 | 56 (50-62) | 30 | 110 | 4500 | 60 | 0.25 | 10500 |
| 25D680K | 40 | 56 | 68 (61-75) | 30 | 135 | 4500 | 70 | 0.25 | 9050 |
| 25D820K | 50 | 65 | 82 (74-90) | 150 | 135 | 15000 | 80 | 1.2 | 7700 |
| 25D101K | 60 | 85 | 100 (90-110) | 150 | 165 | 15000 | 100 | 1.2 | 6300 |
| 25D121K | 75 | 100 | 120 (108-132) | 150 | 200 | 15000 | 120 | 1.2 | 5200 |
| 25D151K | 95 | 125 | 150 (135-165) | 150 | 250 | 1500년 | 160 | 1.2 | 4300 |
| 25D181K | 115 | 150 | 180 (162-198) | 150 | 300 | 15000 | 175 | 1.2 | 3500 |
| 25D201K | 130 | 170 | 200 (180-220) | 150 | 340 | 15000 | 190 | 1.2 | 3200 |
| 25D221K | 140 | 180 | 220 (198-242) | 150 | 360 | 15000 | 200 | 1.2 | 2900 |
| 25D241K | 150 | 200 | 240 (216-264) | 150 | 395 | 15000 | 220 | 1.2 | 2650 |
| 25D271K | 175 | 225 | 270 (243-297) | 150 | 455 | 15000 | 255 | 1.2 | 2400 |
| 25D301K | 190 | 250 | 300 (270-330) | 150 | 500 | 15000 | 275 | 1.2 | 2100 |
| 25D331K | 210 | 275 | 330 (297-363) | 150 | 550 | 15000 | 300 | 1.2 | 1900년 |
| 25D361K | 230 | 300 | 360 (324-396) | 150 | 595 | 15000 | 330 | 1.2 | 1750년 |
| 25D391K | 250 | 320 | 390 (351-429) | 150 | 650 | 15000 | 360 | 1.2 | 1600년 |
| 25D431K | 275 | 350 | 430 (387-473) | 150 | 710 | 15000 | 380 | 1.2 | 1500년 |
| 25D471K | 300 | 385 | 470 (423-517) | 150 | 775 | 15000 | 400 | 1.2 | 1400년 |
| 25D511K | 320 | 415 | 510 (459-561) | 150 | 845 | 15000 | 420 | 1.2 | 1250년 |
| 25D561K | 350 | 460 | 560 (504-616) | 150 | 925 | 15000 | 440 | 1.2 | 1150년 |
| 25D621K | 385 | 505 | 620 (558-682) | 150 | 1025년 | 15000 | 450 | 1.2 | 1050년 |
| 25D681K | 420 | 560 | 680 (612-748) | 150 | 1120년 | 15000 | 460 | 1.2 | 950 |
| 25D751K | 460 | 615 | 750 (675-825) | 150 | 1240년 | 15000 | 510 | 1.2 | 850 |
| 25D781K | 485 | 640 | 780 (702-858) | 150 | 1290년 | 15000 | 530 | 1.2 | 850 |
| 25D821K | 510 | 670 | 820 (738-902) | 150 | 1355년 | 15000 | 570 | 1.2 | 800 |
| 25D911K | 550 | 745 | 910 (819-1001) | 150 | 1500년 | 15000 | 620 | 1.2 | 700 |
| 25D102K | 625 | 825 | 1000년 (900-1100) | 150 | 1650년 | 15000 | 685 | 1.2 | 650 |
| 25D112K | 680 | 895 | 1100년 (990-1210) | 150 | 1815년 | 15000 | 720 | 1.2 | 600 |
| 25D122K | 750 | 990 | 1200년 (1080-1320년) | 150 | 1980년 | 15000 | 792 | 1.2 | 550 |
| 25D142K | 880 | 1140년 | 1400년 (1260-1540년) | 150 | 2310 | 15000 | 850 | 1.2 | 500 |
| 25D162K | 1000년 | 1280년 | 1600년 (1440-1760년) | 150 | 2640 | 15000 | 970 | 1.2 | 450 |
| 25D182K | 1100년 | 1465년 | 1800년 (1620-1980년) | 150 | 2970 | 15000 | 1092년 | 1.2 | 400 |
