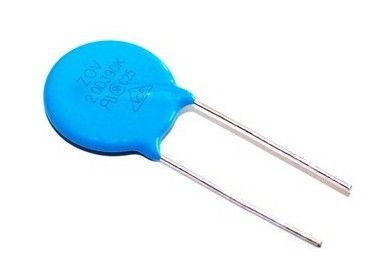

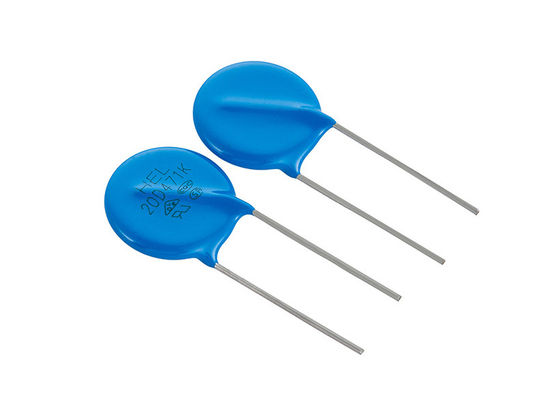

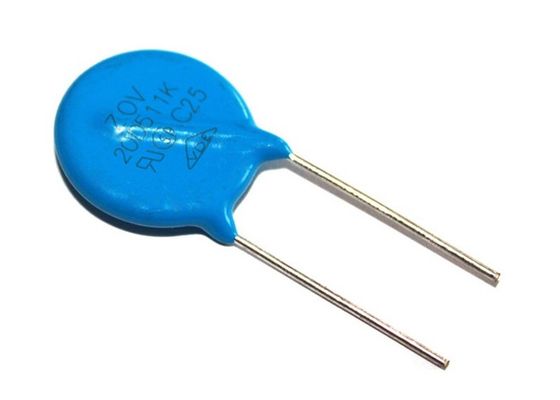

유효한 고전압 헬리콥터 ZOV 파란 광선 납을 첨가하는 20mm 원판 VDR 배리스터 20D471K 470V 10% 4.5KA 높은 큰 파도 유형 350J
개요
20 mm 광선 납을 첨가하는 배리스터 장치의 운동 20DxxxK 시리즈는 번개 힘 접촉 및 힘 감응작용과 같은 과전압 대기병에 대하여 보호합니다. 금속 산화물 배리스터는 18의 볼트에서 11의 볼트에서 1100년 V.에 1800의 V와 Vrms 전압에 배리스터 전압의 선택을 제안합니다.
장치는 정격 한계까지 일시적인 결함에 대하여 보호하는 높은 현재 취급, 고에너지 흡수 기능 및 빠른 응답 시간을 보냅니다.
절대 최대 등급 (@ TA = 25 °C 다리 명시되지 않는 한)
| 모수 | 상징 | 사소. | Typ. | 최대. | 단위 |
| 작용 온도 | TOPR | -40 | 25 | +105 | ˚C |
| 저장 온도 | TSTG | -40 | 25 | +125 | ˚C |
| 정격 와트수 | Pw | 1.00 | 와트 | ||
| 배리스터 전압 온도 계수 | VTC | 0 | 0.1 | 0.05 | %/˚C |
| 응답 시간 | Tr | 10 | 25 | ns | |
| 배리스터 전압 포용력 | Vtol | -10 | 0 | 10 | % |
크기 (mm)
|
Dmax
|
23
|
|
Hmax
|
25
|
|
Lmin
|
25
|
|
A±1
|
10
|
|
±0.02
|
1
|
간격 (mm)
| 180K--680K | 5 | 621K--681K | 7 |
| 820K--201K | 5 | 751K--821K | 7.5 |
| 221K--331K | 5.5 | 102K--122K | 8 |
| 361K--471K | 6 | 142K--162K | 10 |
| 511K--561K | 6.5 | 182K | 12 |
부분 번호찍기
| 부품 번호 |
Vac (v) |
Vdc (v) |
V1mA (v) |
IP (a) |
Vac (v) |
I (아) 표준 |
I (아) 높은 큰 파도 |
(j) 표준 |
(j) 높은 큰 파도 |
정격 힘 (W) |
C@ 1KHz (pf) |
| 20D180K (J) | 11 | 14 | 18 (15-21.6) | 20 | 36 | 2000년 | 3000 | 11 | 13 | 0.2 | 28500 |
| 20D220K (J) | 14 | 18 | 22 (19.5-26) | 20 | 43 | 2000년 | 3000 | 14 | 16 | 0.2 | 18500 |
| 20D270K (J) | 17 | 22 | 27 (24-31) | 20 | 53 | 2000년 | 3000 | 16 | 19 | 0.2 | 13000 |
| 20D330K (J) | 20 | 26 | 33 (29.5-36.5) | 20 | 65 | 2000년 | 3000 | 23 | 24 | 0.2 | 11500 |
| 20D390K (J) | 25 | 31 | 39 (35-43) | 20 | 77 | 2000년 | 3000 | 26 | 28 | 0.2 | 8500 |
| 20D470K (J) | 30 | 38 | 47 (42-52) | 20 | 93 | 2000년 | 3000 | 30 | 34 | 0.2 | 7400 |
| 20D560K (J) | 35 | 45 | 56 (50-62) | 20 | 110 | 2000년 | 3000 | 41 | 41 | 0.2 | 6500 |
| 20D680K (J) | 40 | 56 | 68 (61-75) | 20 | 135 | 2000년 | 3000 | 46 | 49 | 0.2 | 5800 |
| 20D820K (J) | 50 | 65 | 82 (74-90) | 100 | 135 | 6500 | 10000 | 38 | 56 | 1.0 | 4900 |
| 20D101K (J) | 60 | 85 | 100 (90-110) | 100 | 165 | 6500 | 10000 | 45 | 70 | 1.0 | 4000 |
| 20D121K (J) | 75 | 100 | 120 (108-132) | 100 | 200 | 6500 | 10000 | 55 | 85 | 1.0 | 3300 |
| 20D151K (J) | 95 | 125 | 150 (135-165) | 100 | 250 | 6500 | 10000 | 70 | 106 | 1.0 | 2700 |
| 20D181K (J) | 115 | 150 | 180 (162-198) | 100 | 300 | 6500 | 10000 | 85 | 130 | 1.0 | 2200 |
| 20D201K (J) | 130 | 170 | 200 (180-220) | 100 | 340 | 6500 | 10000 | 95 | 140 | 1.0 | 2000년 |
| 20D221K (J) | 140 | 180 | 220 (198-242) | 100 | 360 | 6500 | 10000 | 100 | 155 | 1.0 | 1800년 |
| 20D241K (J) | 150 | 200 | 240 (216-264) | 100 | 395 | 6500 | 10000 | 108 | 168 | 1.0 | 1650년 |
| 20D271K (J) | 175 | 225 | 270 (243-297) | 100 | 455 | 6500 | 10000 | 127 | 190 | 1.0 | 1500년 |
| 20D301K (J) | 190 | 250 | 300 (270-330) | 100 | 500 | 6500 | 10000 | 136 | 210 | 1.0 | 1300년 |
| 20D331K (J) | 210 | 275 | 330 (297-363) | 100 | 550 | 6500 | 10000 | 150 | 228 | 1.0 | 1200년 |
| 20D361K (J) | 230 | 300 | 360 (324-396) | 100 | 595 | 6500 | 10000 | 163 | 255 | 1.0 | 1100년 |
| 20D391K (J) | 250 | 320 | 390 (351-429) | 100 | 650 | 6500 | 10000 | 180 | 275 | 1.0 | 1000년 |
| 20D431K (J) | 275 | 350 | 430 (387-473) | 100 | 710 | 6500 | 10000 | 190 | 305 | 1.0 | 930 |
| 20D471K (J) | 300 | 385 | 470 (423-517) | 100 | 775 | 6500 | 10000 | 220 | 350 | 1.0 | 850 |
| 20D511K (J) | 320 | 415 | 510 (459-561) | 100 | 845 | 6500 | 10000 | 220 | 360 | 1.0 | 780 |
| 20D561K (J) | 350 | 460 | 560 (504-616) | 100 | 925 | 6500 | 10000 | 220 | 380 | 1.0 | 710 |
| 20D621K (J) | 385 | 505 | 620 (558-682) | 100 | 1025년 | 6500 | 10000 | 220 | 390 | 1.0 | 650 |
| 20D681K (J) | 420 | 560 | 680 (612-748) | 100 | 1120년 | 6500 | 10000 | 230 | 400 | 1.0 | 600 |
| 20D751K (J) | 460 | 615 | 750 (675-825) | 100 | 1240년 | 6500 | 10000 | 255 | 420 | 1.0 | 530 |
| 20D781K (J) | 485 | 640 | 780 (702-858) | 100 | 1290년 | 6500 | 10000 | 265 | 440 | 1.0 | 510 |
| 20D821K (J) | 510 | 670 | 820 (738-902) | 100 | 1355년 | 6500 | 10000 | 282 | 460 | 1.0 | 500 |
| 20D911K (J) | 550 | 745 | 910 (819-1001) | 100 | 1500년 | 6500 | 10000 | 310 | 510 | 1.0 | 440 |
| 20D102K (J) | 625 | 825 | 1000년 (900-1100) | 100 | 1650년 | 6500 | 10000 | 342 | 565 | 1.0 | 400 |
| 20D112K (J) | 680 | 895 | 1100년 (990-1210) | 100 | 1815년 | 6500 | 10000 | 383 | 620 | 1.0 | 360 |
| 20D122K (J) | 750 | 990 | 1200년 (1080-1320년) | 100 | 1980년 | 6500 | 10000 | 408 | 660 | 1.0 | 350 |
| 20D142K (J) | 880 | 1140년 | 1400년 (1260-1540년) | 100 | 2310 | 6500 | 10000 | 532 | 784 | 1.0 | 340 |
| 20D162K (J) | 1000년 | 1280년 | 1600년 (1440-1760년) | 100 | 2640 | 6500 | 10000 | 606 | 896 | 1.0 | 330 |
| 20D182K (J) | 1100년 | 1465년 | 1800년 (1620-1980년) | 100 | 2970 | 6500 | 10000 | 625 | 990 | 1.0 | 320 |
